Lames rectangulaires |
RECTI'LIGNE
Cadres d'entourages de baies
RÉF : RL475x50

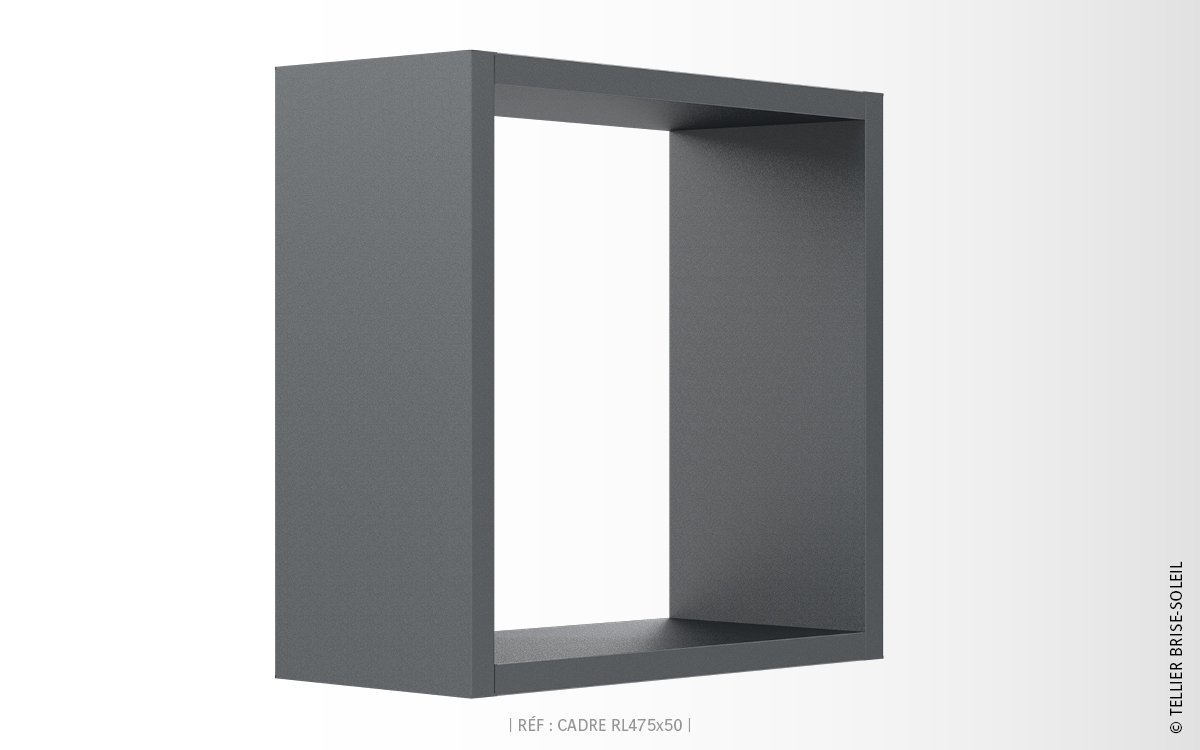

Cadre en aluminium constitué de lames rectangulaires RL475x50 assemblées par équerres.

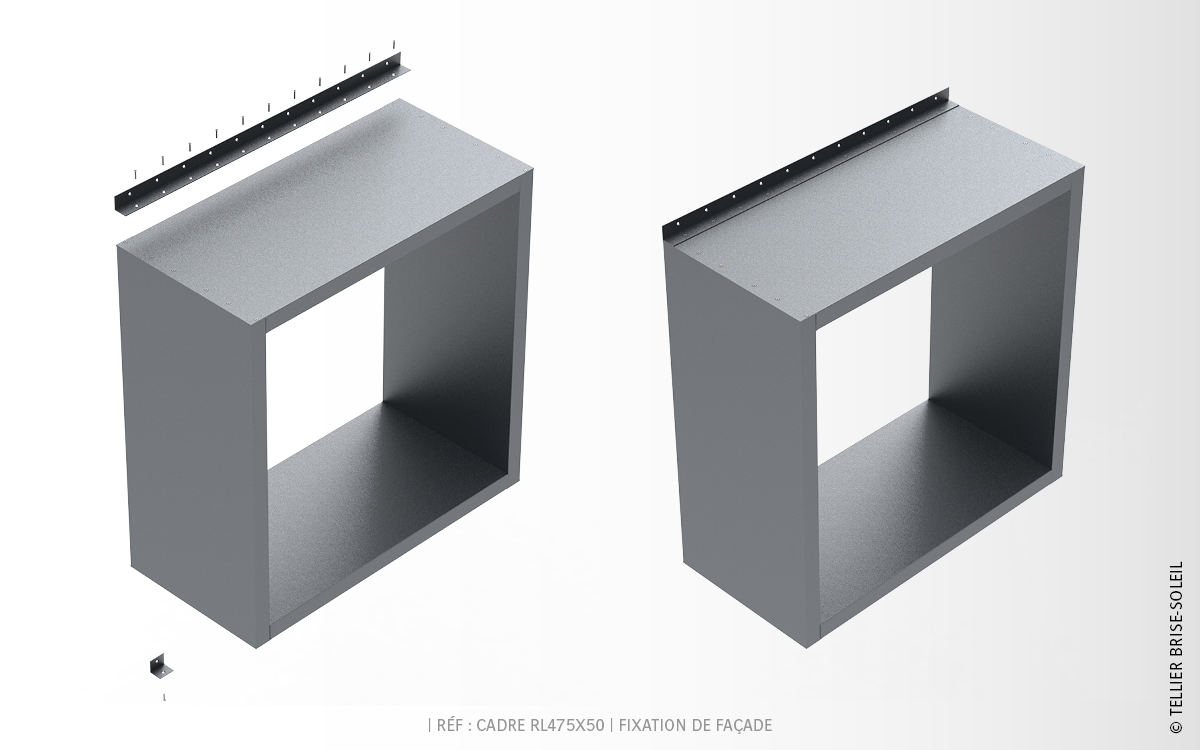

Idéals pour réaliser des entourages de fenêtres ou de baies, nos cadres d'habillage de façade apportent une signature architecturale aux bâtiments. Ils sont fixés à la façade par des cornières et des équerres.
Dimensions sur-mesure (livraison non monté).
Demandez un devis
Demandez un devis
Demandez un devis
Demandez un devis
Boîte à outils
Télécharger nos fiches produits PDF
Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
Finitions
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Thermolaquage imitation bois (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.
Caractéristiques
Section (mm)
475x50
Périmètre(mm)
1046
Poids (gr/ml)
9377
Module d’inertie ix (cm4)
156,3
Module d’inertie iy (cm4)
7052,5
Nos types de pose
TÉLÉCHARGEZ LA FICHE
Composition

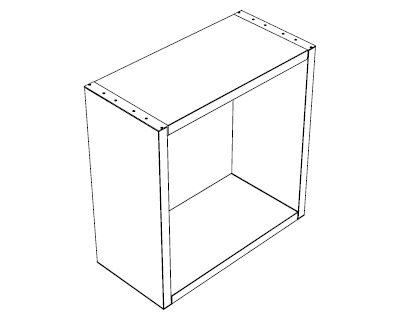

Le cadre d'entourage Recti'Ligne est composé de :
- Lames de forme rectangulaire type « règle de maçon » : RL475x50 ;
- Équerres d'assemblage ;
- Kit de fixation à la façade (cornières et équerres) selon demande.
Le dimensionnement des cadres d'entourage est défini selon étude (ép. et matériau).
Mise en œuvre
Le système de pose vous permet une mise en œuvre simple et rapide de votre cadre d'entourage :

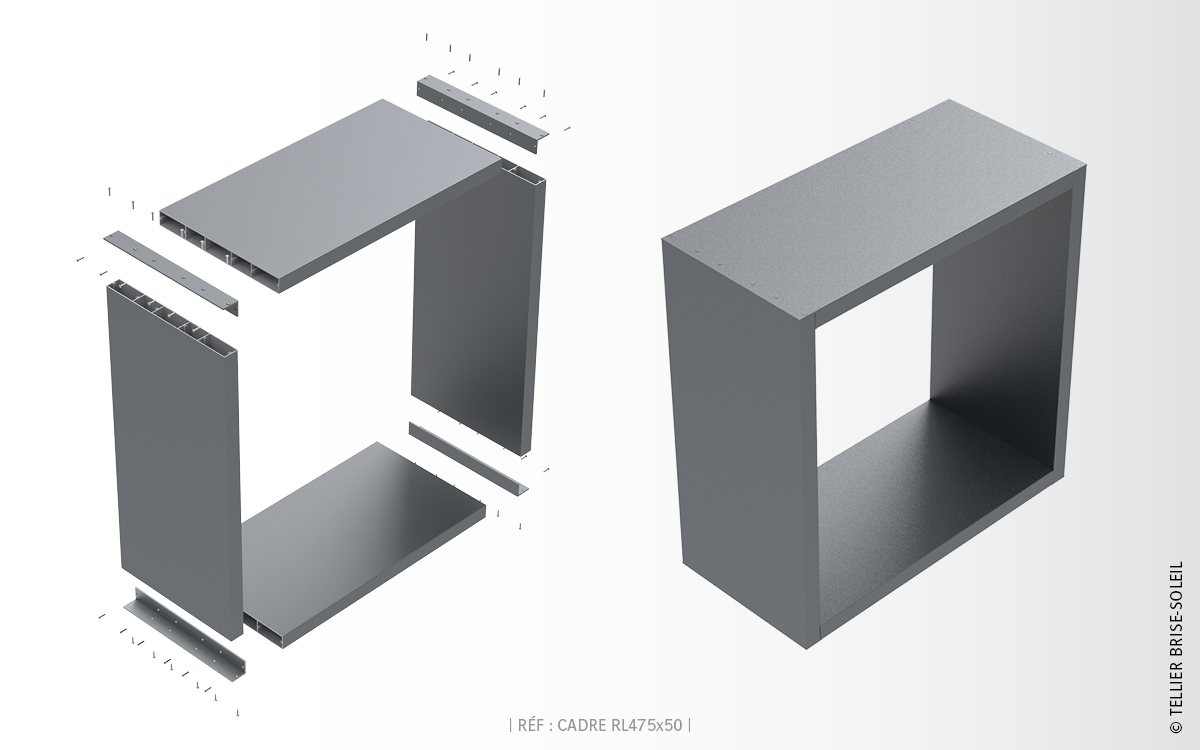

- Les lames sont à assembler avec les équerres ;
- Les modules sont à fixer sur la façade ;
- Assemblage à la charge du client.
Portée
Dimension max. (mm)
6000
Entraxe entre les fixations (mm)
2000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43.
Pour toutes autres pressions, nous consulter.
