Volet à cadre 50x58 remplissage à ventelles | VARANGUE

Volets coulissants VENTELLE FL500

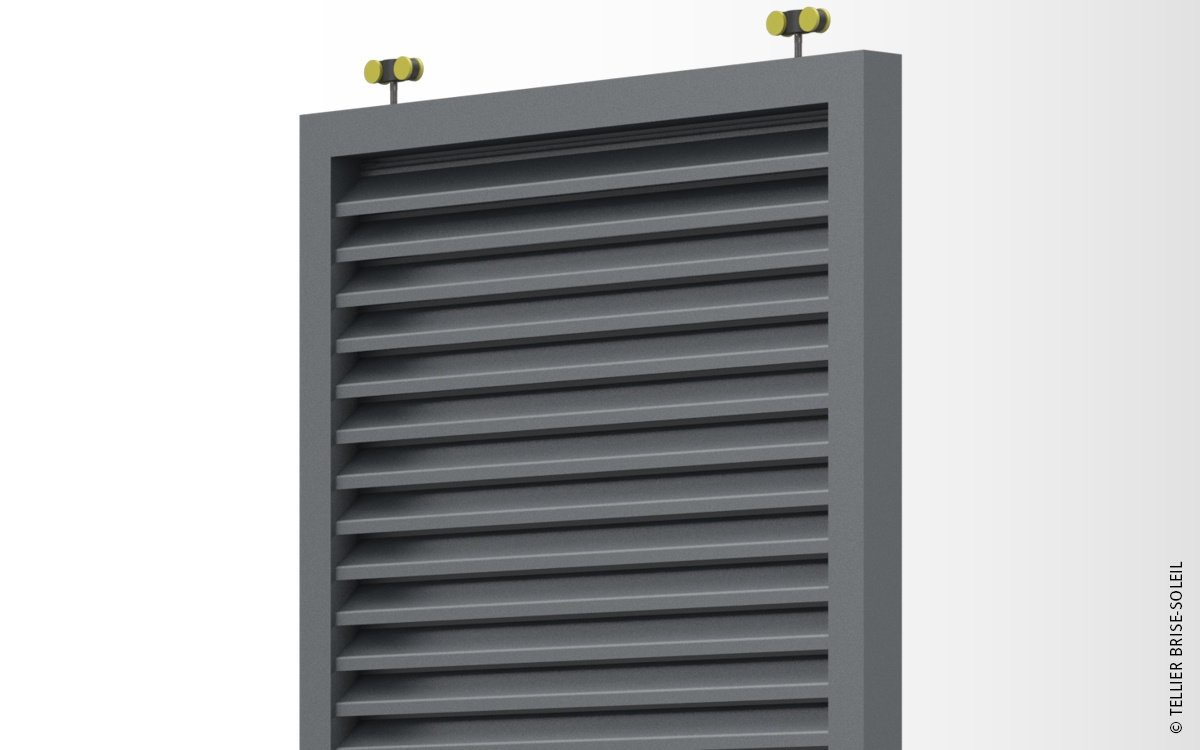

Volet coulissant en aluminium constitué d'un cadre de 50x58x78 mm et d'un remplissage en ventelles en Z réf.FL500.

Idéale pour les réalisations tertiaires ou les logements collectifs, cette gamme vous permet de réaliser des volets avec un remplissage à lames en forme de Z. Équipés de cadres à coupes d'onglets, nos volets viennent s'installer devant vos baies pour occulter ou en séparatif de balcons pour protéger l'intimité.

Disponible en version « brise-vue » (pas entre ventelles 50 mm).

Demandez un devis Demandez un devis Boîte à outils Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit. Télécharger nos fiches produits PDF

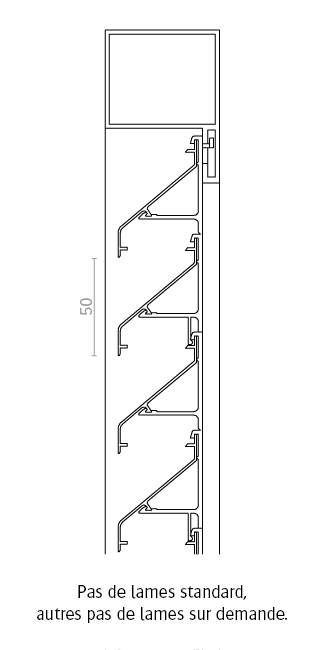

Remplissage
tellier_volet_fl_coupe
Matériaux
  • Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns).

Nos finitions sont certifiées : Qualicoat, Seaside...

Voir nos nuanciers.

VOLETS (PDF)

tellier_volet_fl_schema_2
tellier_panneau-d'occultation_fl500

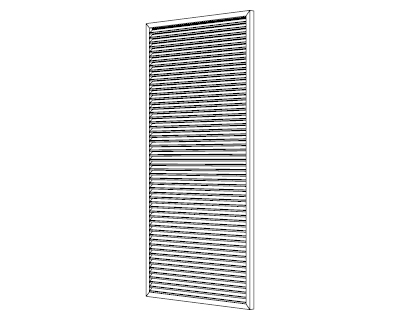

Composition

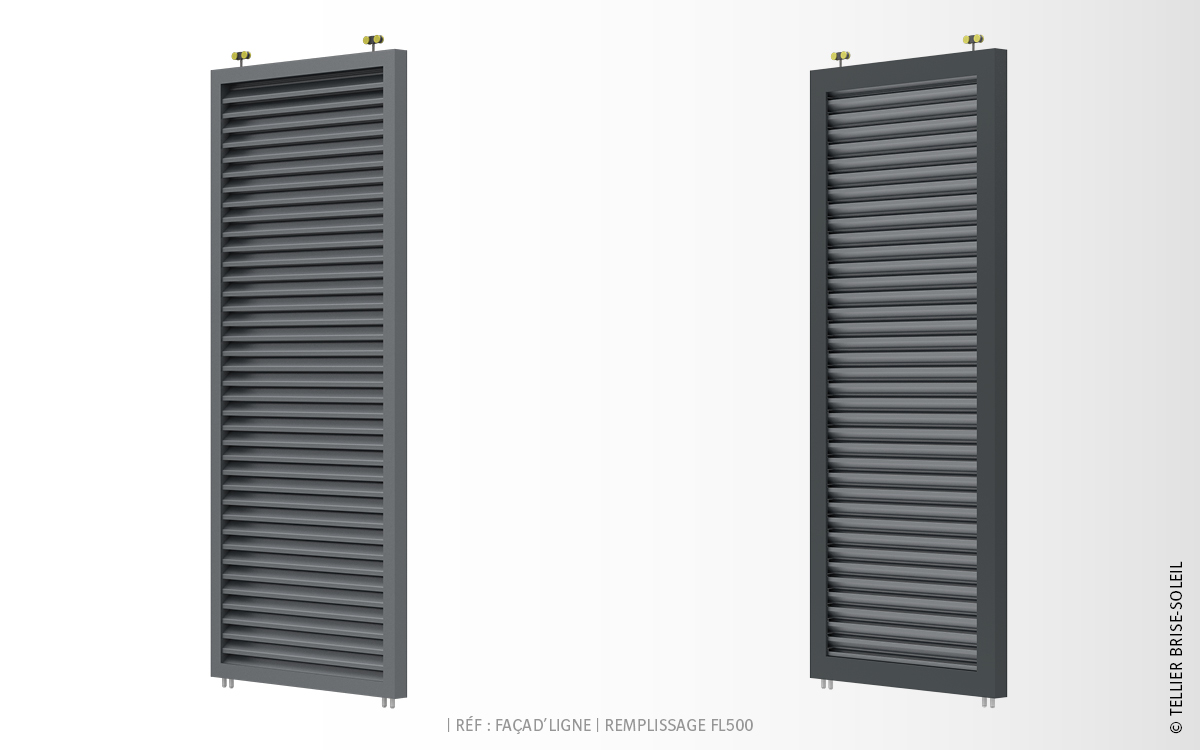

Le volet Façad’Ligne avec remplissage en ventelle FL500 est composé de :

  • Cadre : profils de forme rectangulaire et carrée avec coupes d’onglets (assemblage des montants et des traverses par équerres),
  • Remplissage : Lames en forme de Z : FL500.
Remarque : Largeur max. : 1500 mm / Hauteur max. : 3000 mm.
Mise en œuvre

Le système de fixation du volet Façad'Ligne vous permet une mise en œuvre simple et rapide :

  • Les volets sont à positionner et installer sur la façade,
  • Installation à la charge du client.

tellier_schema-volet-boreale_coulissant-suspendu_applique tellier_schema-volet-boreale_coulissant-suspendu_tunnel SYSTÈME COULISSANT SUPENDU (PDF)

tellier_schema-volet-boreale_coulissant-suspendu_applique
téléchargez la fiche en applique (coulissant suspendu)
tellier_schema-volet-boreale_coulissant-suspendu_tunnel
téléchargez la fiche en applique (coulissant suspendu)
Composition

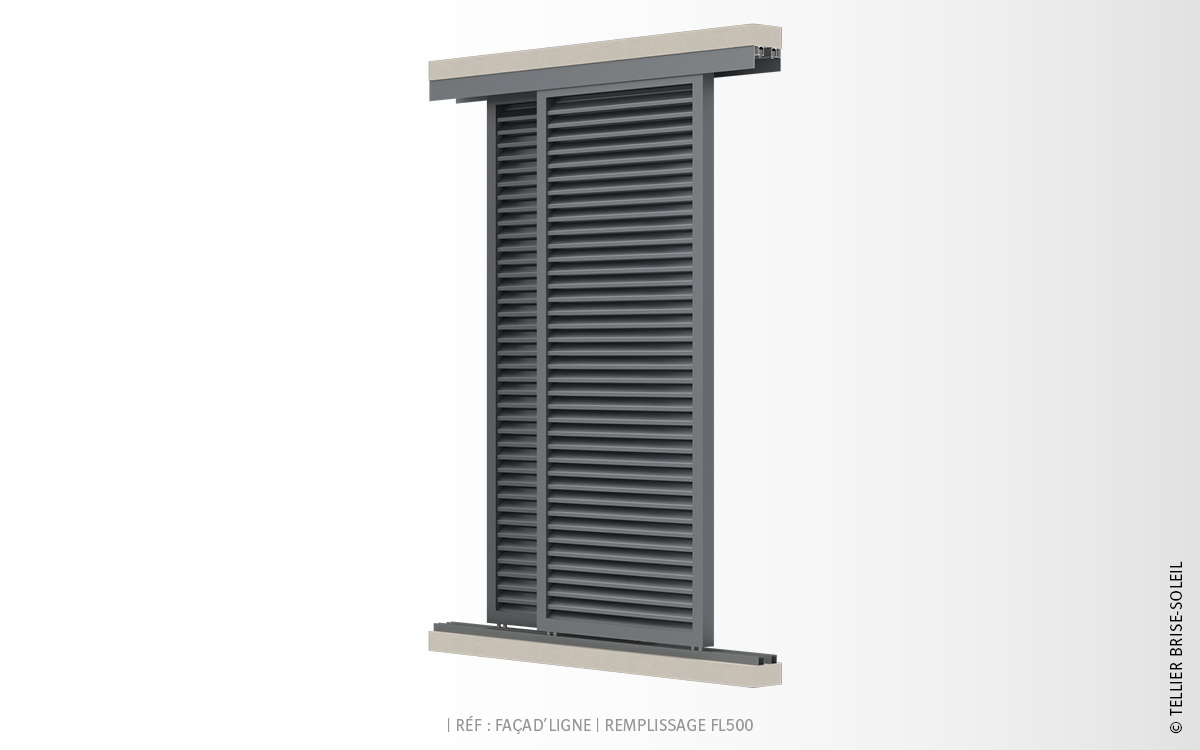

Le système de fixation du volet coulissant suspendu en applique ou en tunnel est composé de :

  • Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
  • Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),
  • Volets équipés des montures à galets (livrés montés).
Mise en œuvre
Grâce à nos différents systèmes, nous pouvons faire coulisser parallèlement jusqu’à 2 vantaux (en applique ou en tunnel) :
  • En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
  • En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées dans le rail permettent de bloquer le volet en position ouverte. Options sur demande : motorisation, serrure / blocage...
