Volet à cadre 74x38 remplissage à lames | VARANGUE

Volets coulissants LAMES AILES D'AVION

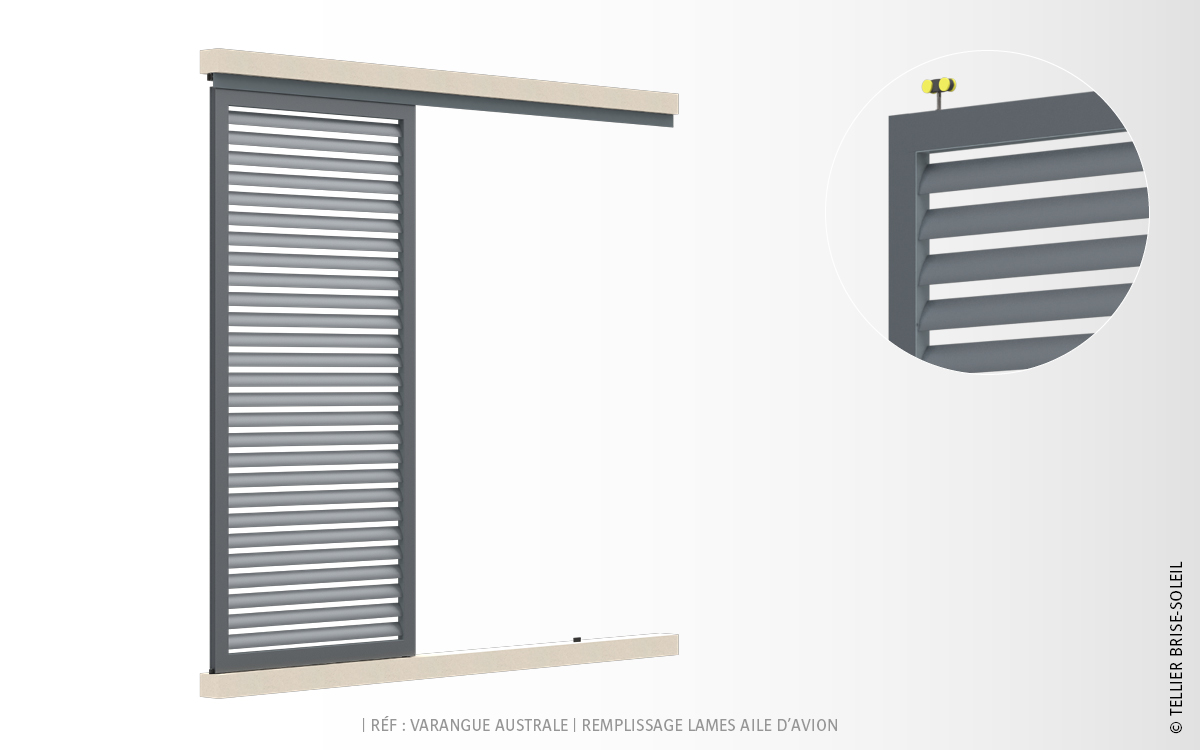

Volet coulissant suspendu en aluminium constitué d'un cadre de 74x38 mm et d'un remplissage à lames ailes d’avion de 65,2x10,5 mm.

Idéale pour la réalisation de maisons individuelles, cette gamme dispose d'une grande variété de remplissages et de finitions. Dotés d'un design soigné avec leurs cadres à coupes d'onglets, nos volets viennent décorer et occulter esthétiquement les bâtiments.

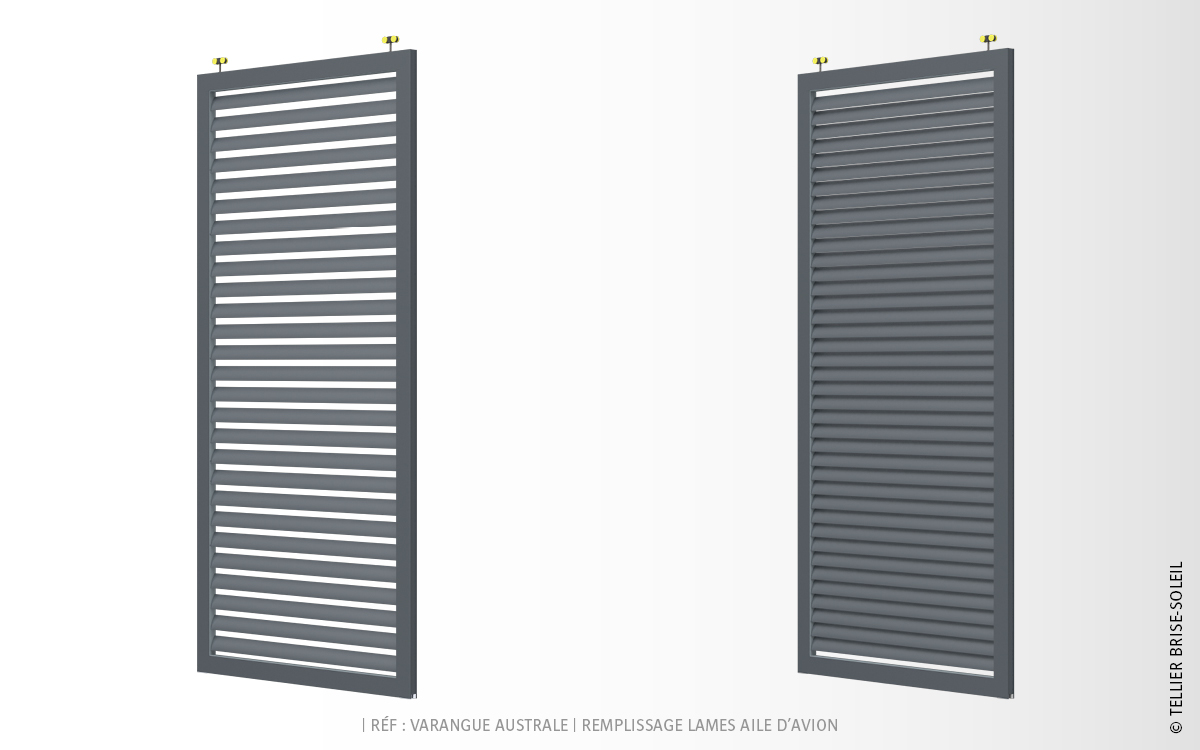

Disponible en version « brise-vue » (pas entre les lames 59 mm) ou « brise-soleil » (pas entre les lames 85 mm).

Demandez un devis Demandez un devis Boîte à outils Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit. Télécharger nos fiches produits PDF
Remplissage
tellier_volet-australe_coupe_lame-aile-avion
Matériaux
  • Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns),
  • Thermolaquage imitation bois (60-80 microns),

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.

Voir nos nuanciers.

VOLET (PDF)

schema_volet_coulissant_remplissage
tellier_volet-australe_lame-aile-avion
Composition

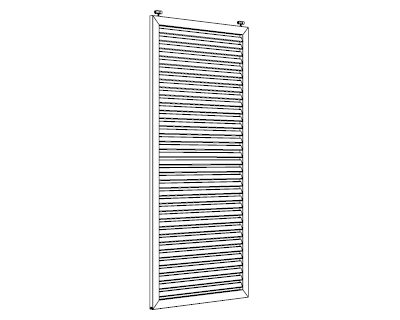

Le volet persienné Australe avec remplissage lames ailes d'avion est composé de :

  • Cadre : structure tubulaire avec coupes d'onglets de 74x38 mm (assemblage des montants et des traverses par équerres),
  • Remplissage : Lames de forme ovoïde type « aile d'avion » de 62,5x10,5 mm.
Remarque : Largeur max. : 1100 mm / Hauteur max. : 2500 mm.
Mise en œuvre

Le système de fixation du volet Australe avec remplissage lames ailes d'avion vous permet une mise en œuvre simple et rapide :

  • Les volets sont à positionner et installer sur la façade,
  • Installation à la charge du client.

tellier_volet_coulissant_supendu_applique_schema tellier_volet_coulissant_supendu_tunnel_schema SYSTÈME COULISSANT SUSPENDU (PDF)

tellier_volet_coulissant_supendu_applique_schema
téléchargez la fiche pose en applique
tellier_volet_coulissant_supendu_tunnel_schema
téléchargez la fiche pose en tunnel
Composition

Le système de fixation du volet coulissant suspendu est composé de :

  • Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
  • Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),

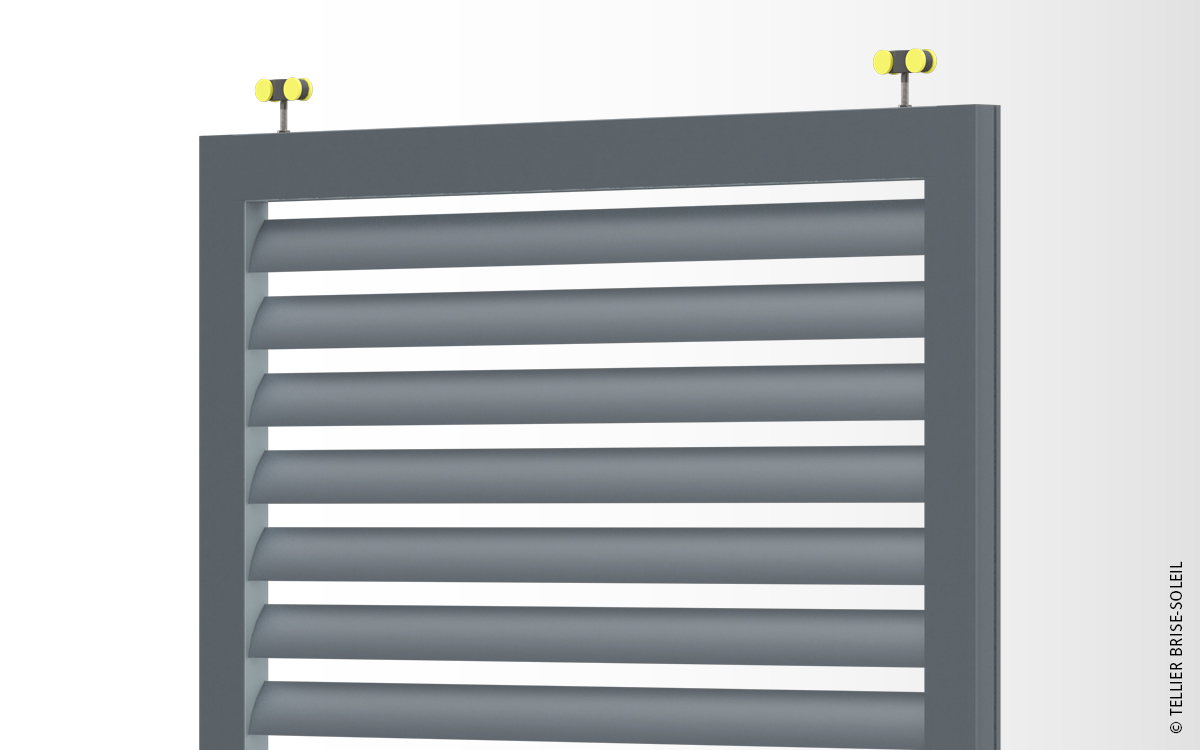

  • Volets équipés des montures à galets (livrés montés).
Mise en œuvre
Grâce à nos différents systèmes, nous pouvons faire coulisser parallèlement jusqu’à 2 vantaux (en applique ou en tunnel) :
  • En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
  • En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées dans le rail permettent de bloquer le volet en position ouverte. Options sur demande : motorisation, serrure / blocage...
