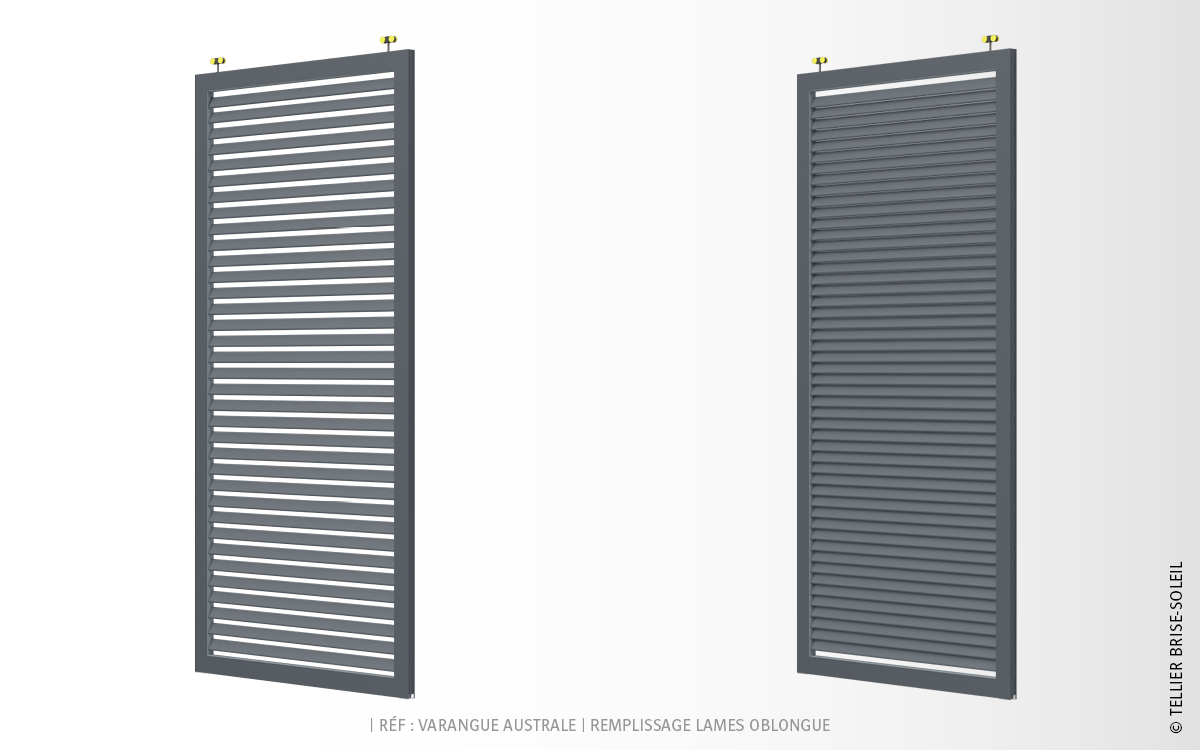

Volet à cadre 74x38 remplissage à lames | VARANGUE

Volets coulissants LAME OBLONGUE

Volet fixe en aluminium constitué d'un cadre de 74x38 mm et d'un remplissage à lames oblongues de 50,3x10,5 mm.

Idéale pour la réalisation de maisons individuelles, cette gamme dispose d'une grande variété de remplissages et de finitions. Dotés d'un design soigné avec leurs cadres à coupes d'onglets, nos volets viennent décorer et occulter esthétiquement les bâtiments.

Disponible en version « brise-vue » (pas entre les lames 46 mm) ou « brise-soleil » (pas entre les lames 67 mm).

Demandez un devis Demandez un devis Boîte à outils Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit. Télécharger nos fiches produits PDF
Remplissage
tellier_volet-australe_coupe_lame-oblongue
Matériaux
  • Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns),
  • Thermolaquage imitation bois (60-80 microns),

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualideco.

Voir nos nuanciers.

VOLET COULISSANT SUSPENDU (PDF)

schema_volet_coulissant_remplissage
tellier_volet-australe_lame-oblongue
Composition

Le volet persienné Australe avec remplissage lames oblongue est composé de :

  • Cadre : structure tubulaire avec coupes d'onglets de 74x38 mm (assemblage des montants et des traverses par équerres),

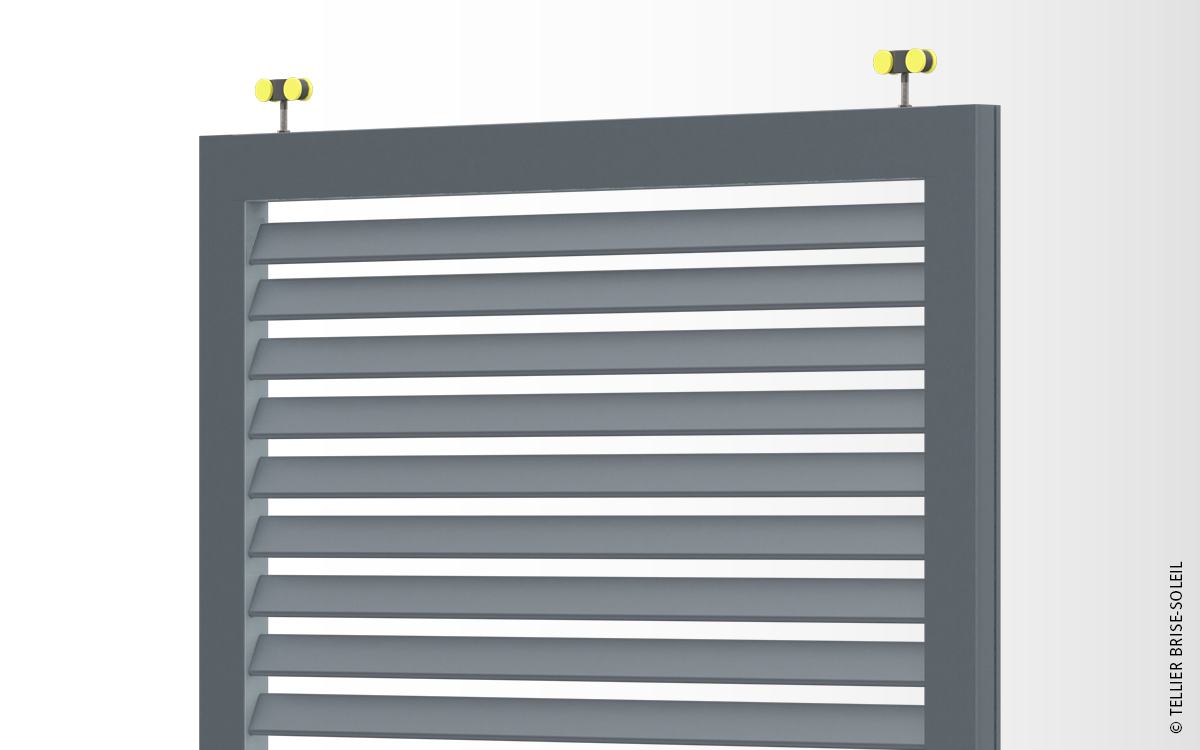

  • Remplissage : Lames de forme oblongue de 50,3x10,5 mm.

Le dimensionnement est définis selon étude (Largeur max. : 1100 mm / Hauteur max. : 2500 mm.).



Mise en œuvre

Le système de fixation du volet Australe avec remplissage lames oblongue vous permet une mise en œuvre simple et rapide :

  • Les volets sont à positionner et installer sur la façade,
  • Installation à la charge du client.



tellier_volet_coulissant_supendu_applique_schema tellier_volet_coulissant_supendu_tunnel_schema SYSTÈME COULISSANT SUSPENDU (PDF)

tellier_volet_coulissant_supendu_applique_schema
téléchargez la fiche pose en applique
tellier_volet_coulissant_supendu_tunnel_schema
téléchargez la fiche pose en tunnel
Composition

Le système de fixation du volet coulissant suspendu est composé de :

  • Rails équerres avec bandeaux intégrés (en tunnel) ou Rails équerres avec bandeaux à clipser (en applique),
  • Guides olives (guidage ponctuel) ou Profil en U filant (guidage filant),
  • Volets équipés des montures à galets (livrés montés).
Mise en œuvre

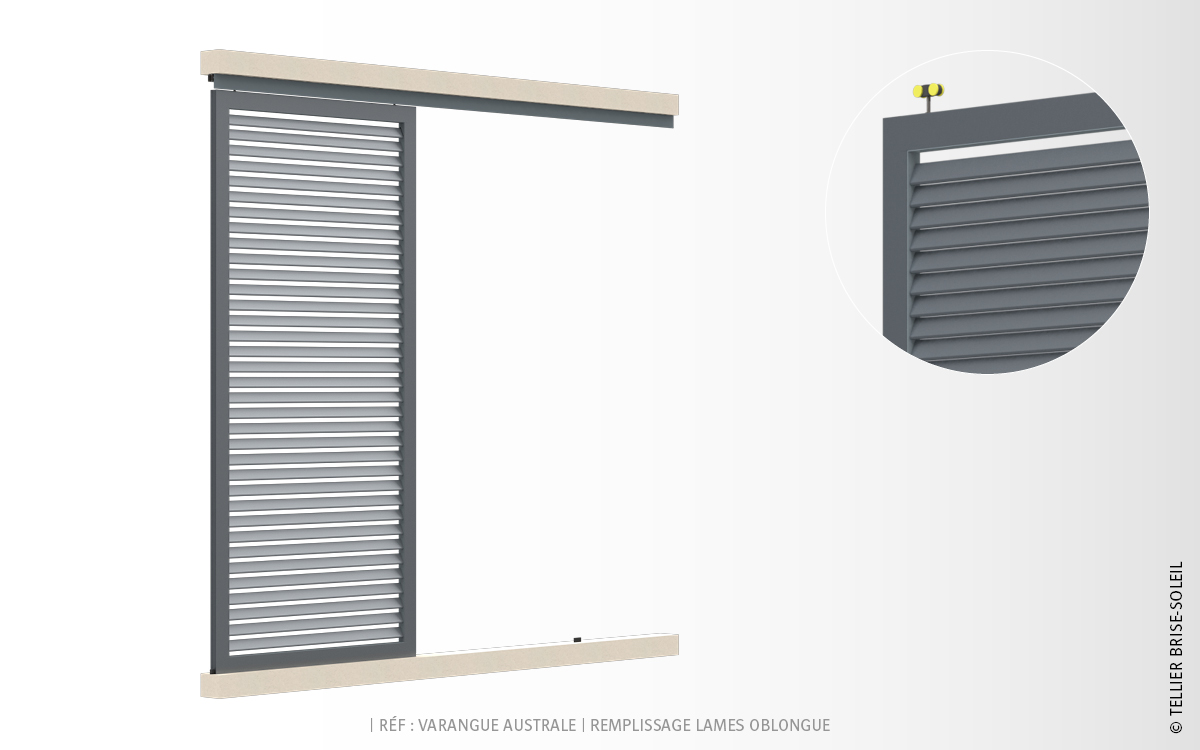

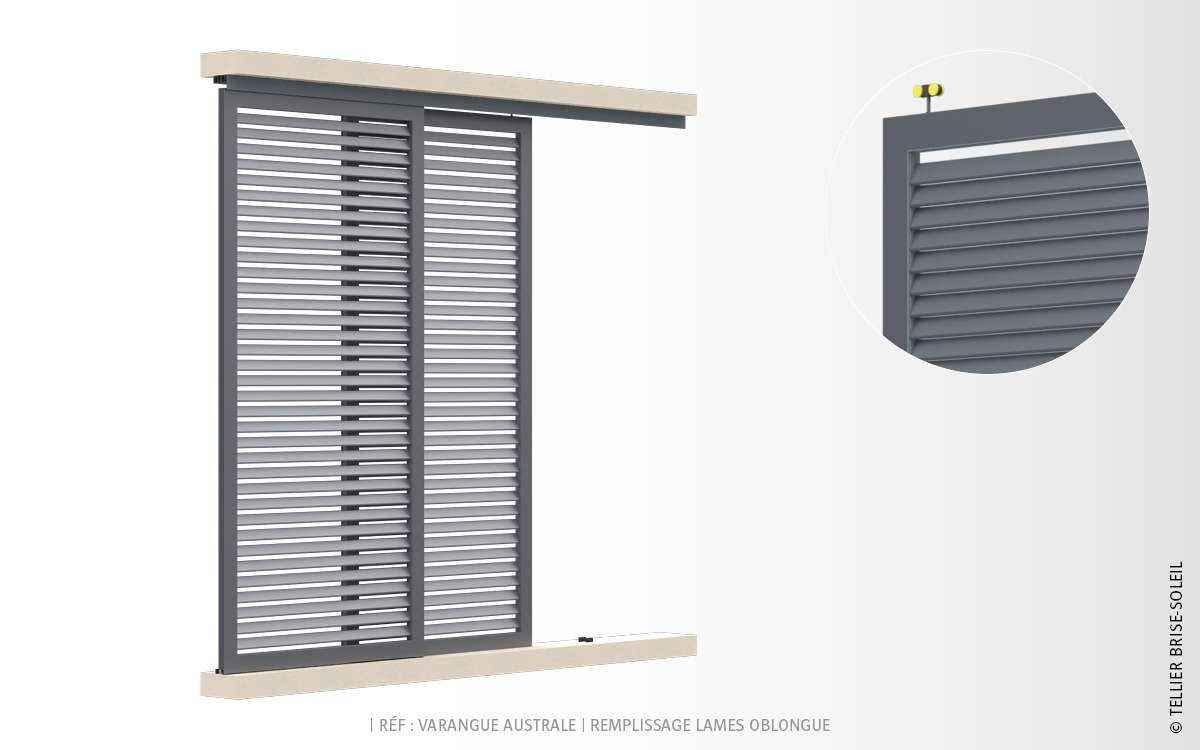

Grâce à nos différents systèmes, nous pouvons faire coulisser parallèlement jusqu’à 2 vantaux (en applique ou en tunnel) :
  • En partie haute, les rails équerres (simple ou double voie) sont à fixer directement sur la façade. Puis Les volets coulissants équipés des montures à galets sont à accrocher aux rails équerres.
  • En partie basse, les guides olives (guidage ponctuel) ou le profil en U filant (guidage filant) sont à fixer sur des équerres ou directement au sol.
  • Installation à la charge du client.
En outre, les butées de fin de course fixées dans le rail permettent de bloquer le volet en position ouverte. Options sur demande : motorisation, serrure / blocage...
