ACCESSOIRES

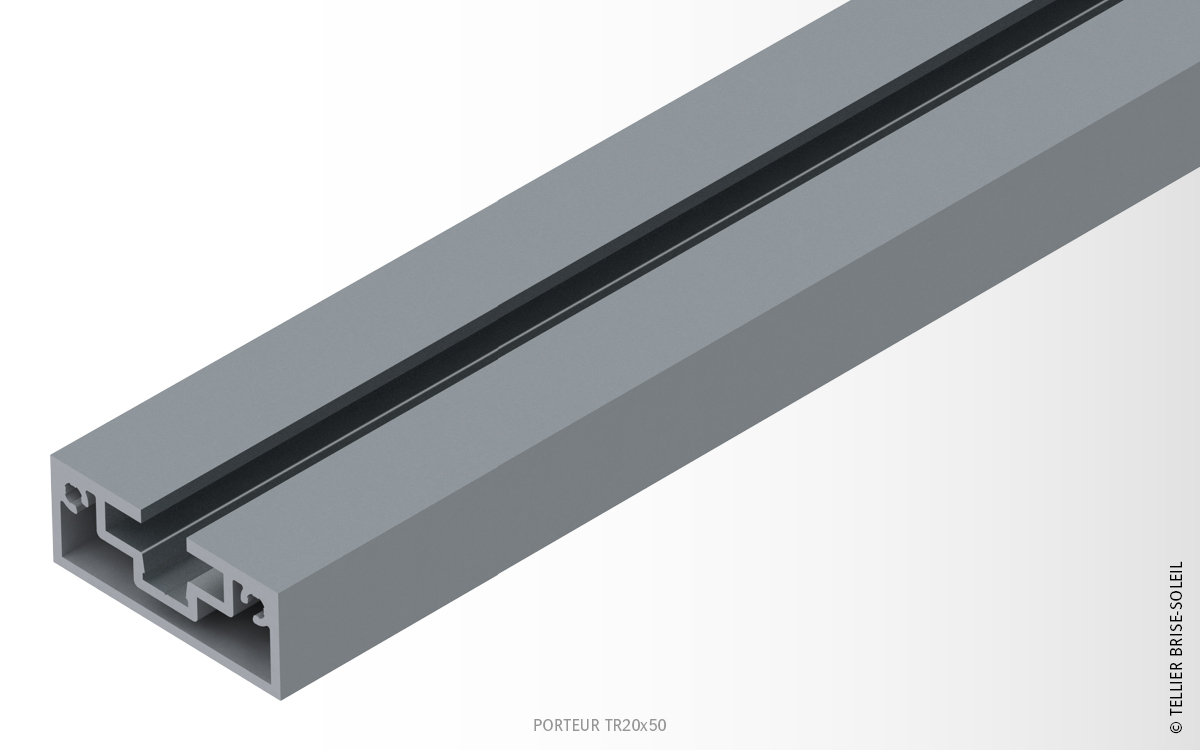

RÉF : PORTEUR TR20x50

Porteur en aluminium pour brise-soleil ou bardage à ventelles.

Conçu pour recevoir les supports de lames (Azur, Recti'Ligne, Canicule ou Façad'Ligne), nos porteurs se fixent sur toutes les constructions quel que soit le style architectural et la nature de la façade.

En fonction du type de pose, le porteur est défini selon étude.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
  • Porteurs et entretoises : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.







Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.







Caractéristiques
Section (mm)
20x50
Périmètre(mm)
199
Poids (gr/ml)
1077
Module d’inertie ix (cm4)
1,92
Module d’inertie iy (cm4)
10,62

TÉLÉCHARGEZ LA FICHE

schema_porteur
tellier_porteurs-entretoises_fiche-technique
Composition

Le profil porteur pour brise-soleil ou bardage à ventelles est composé de :

  • Porteur TR20x50 ;
  • Entretoise clipsable.

Les longueurs de porteurs sont réalisées sur-mesure.

Mise en œuvre

En fonction du produit et du type de pose :

Portée
Entraxe de fixation max. (mm)
2000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.
