Brise-soleil à lames fixes
RÉF: AS100x23

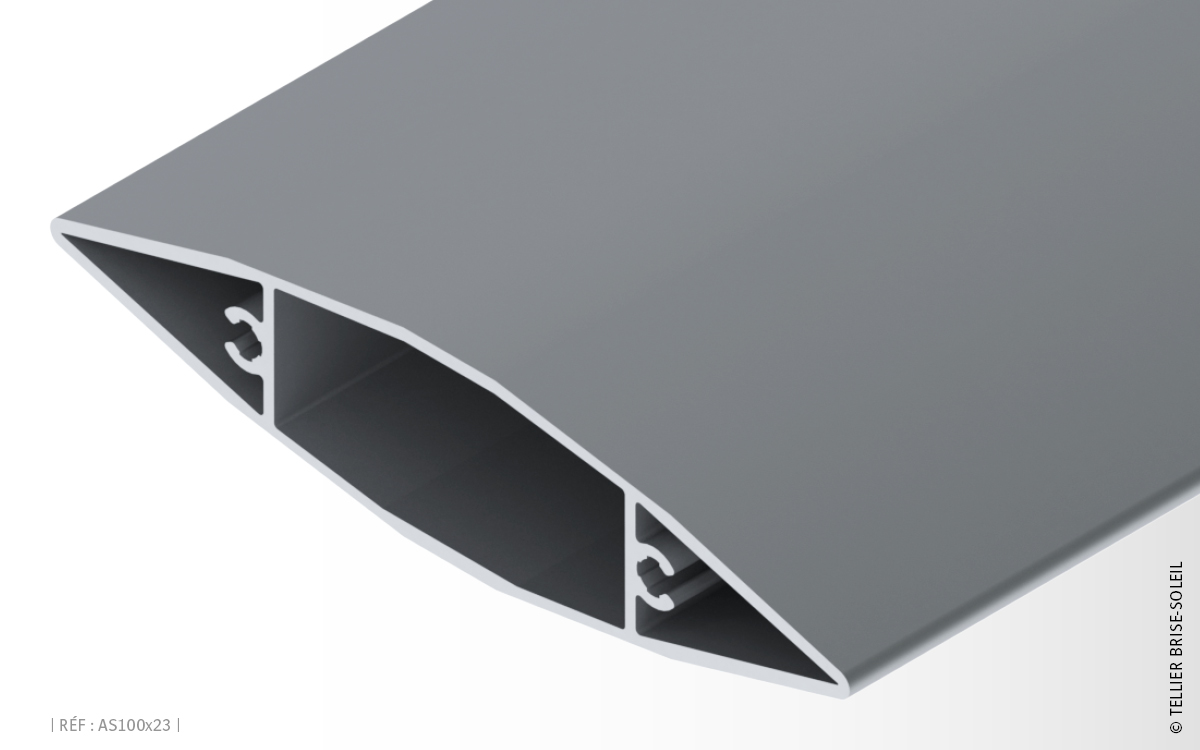

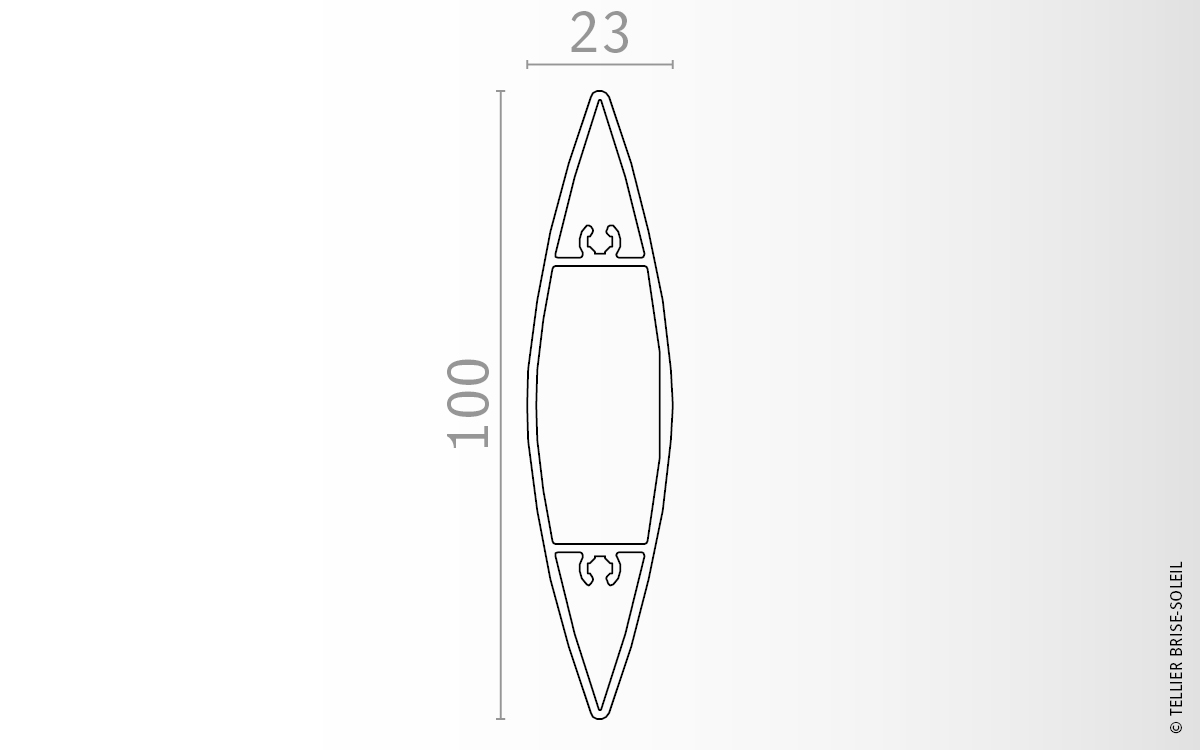

Brise-soleil fixe en aluminium constitué de lames ailes d'avion AS100x23.
Intemporels avec leurs lames ailes d'avion, nos brise-soleil AZUR s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.
Dimensionnement technique :
Les portées indiquées sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43.
Notre bureau d'études vous accompagne pour dimensionner et justifier la tenue de nos brise-soleil.

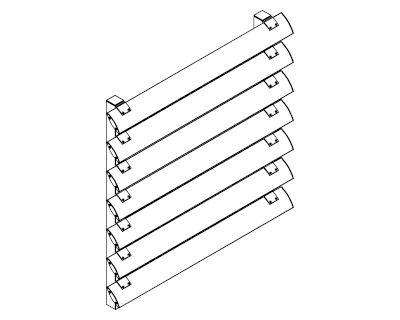

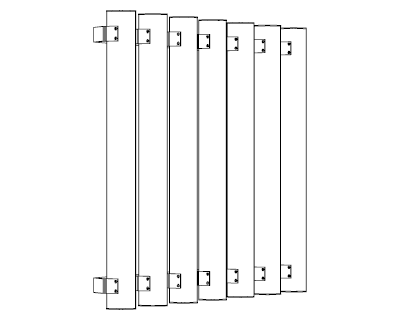

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Thermolaquage imitation bois (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.
Nos types de pose
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE PEIGNES, ENTRE PLATS ET ENTRE CONSOLES"

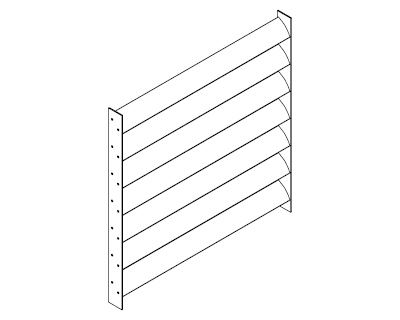

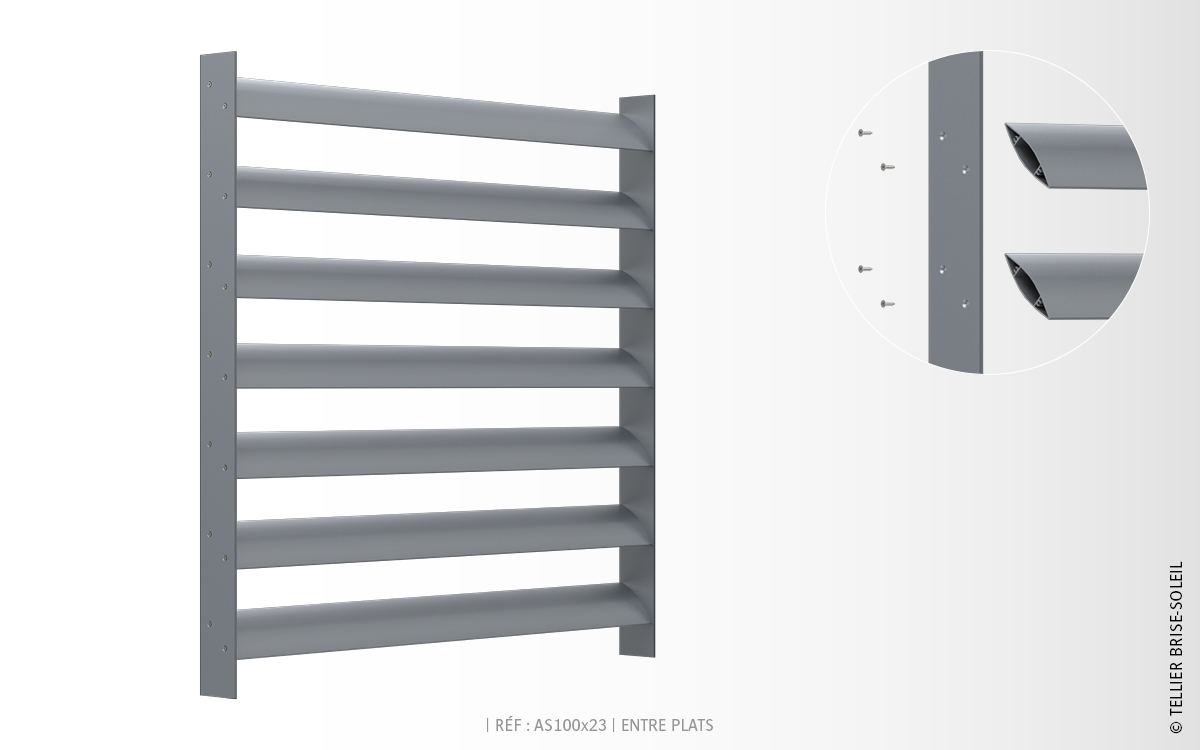

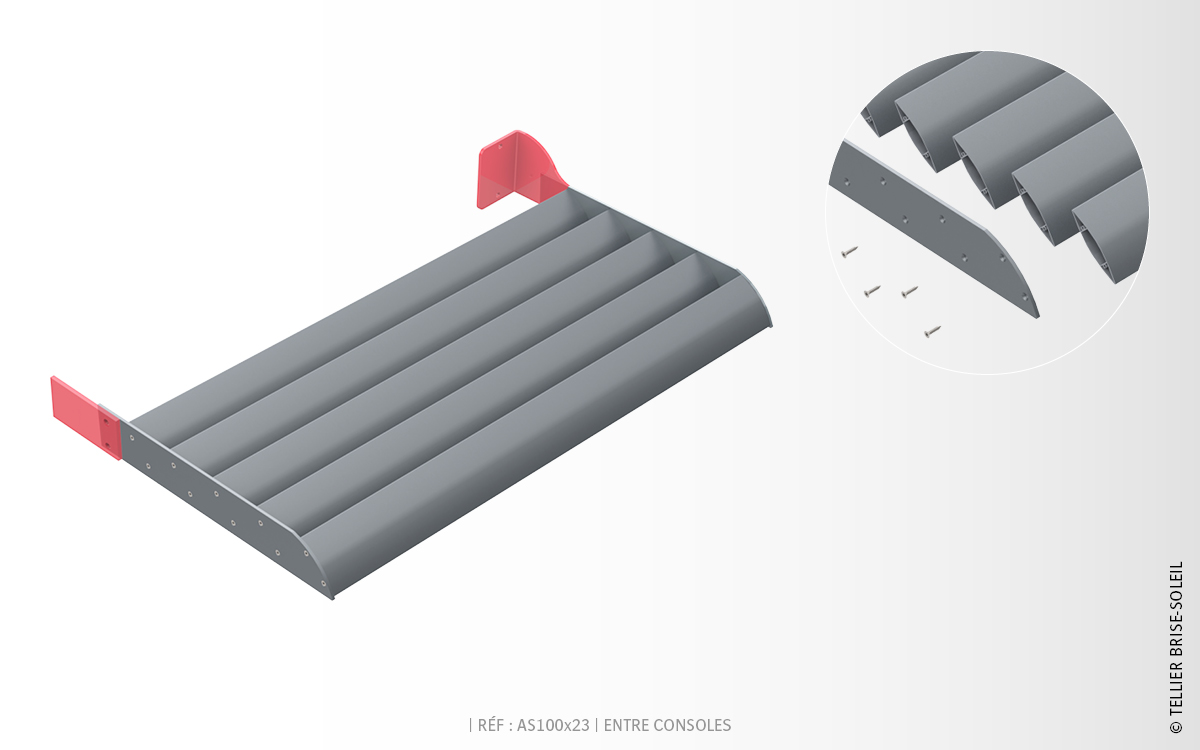

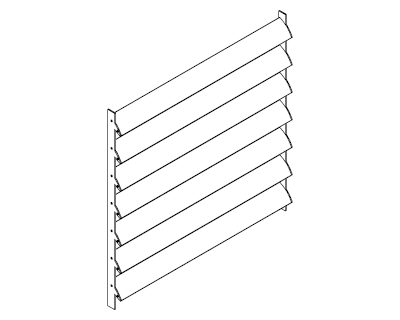

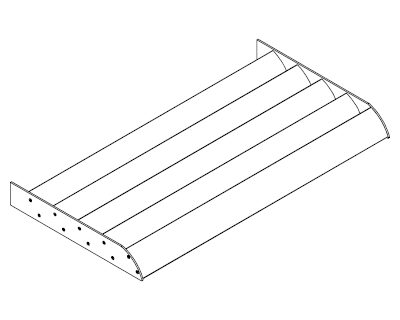

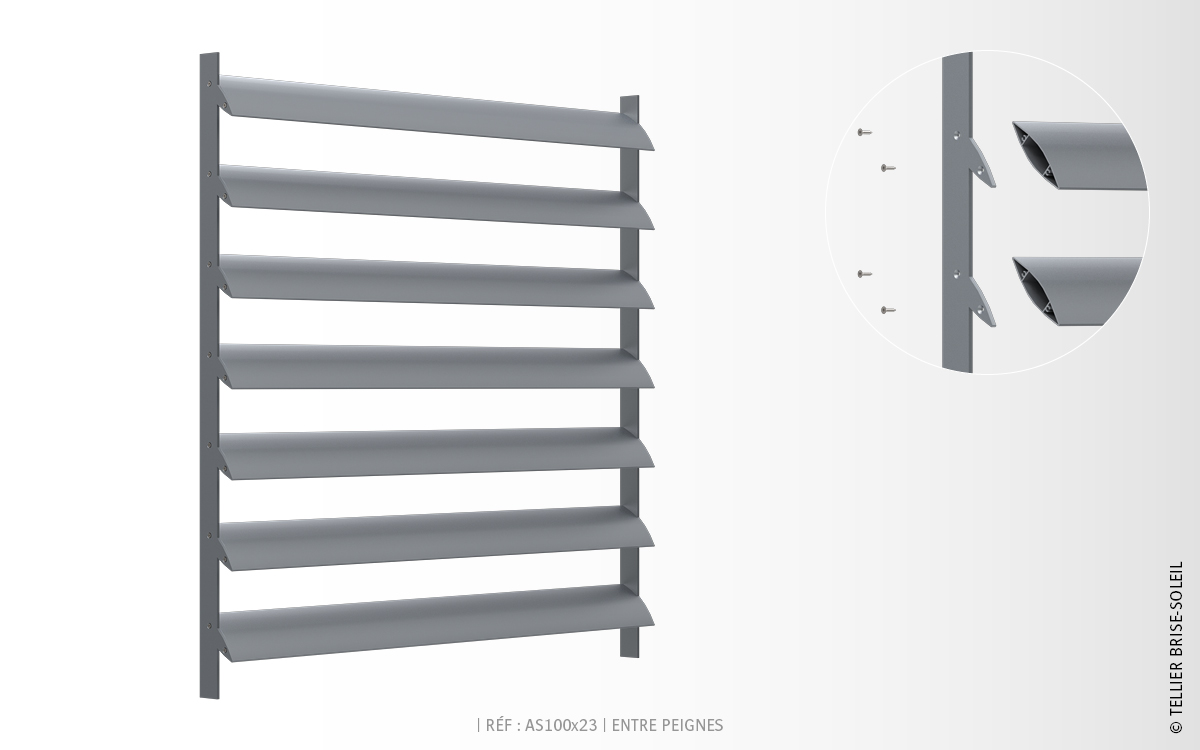

Le brise-soleil Azur avec un système de pose entre peignes, plats ou consoles est composé de :
- Flasques de lames : peignes, plats ou consoles ;
- Lames de forme ovoïde type « aile d'avion » : AS100x23.
Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Le système de pose entre peignes, plats ou consoles vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les lames sont à visser entre les deux flasques ;
- Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
- Assemblage à la charge du client.
Possibilité de livraison modules montés, sur demande.
Système de dilatation, cliquez ici.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

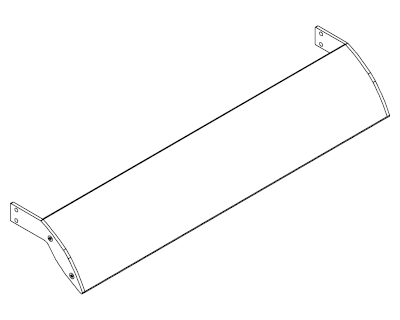

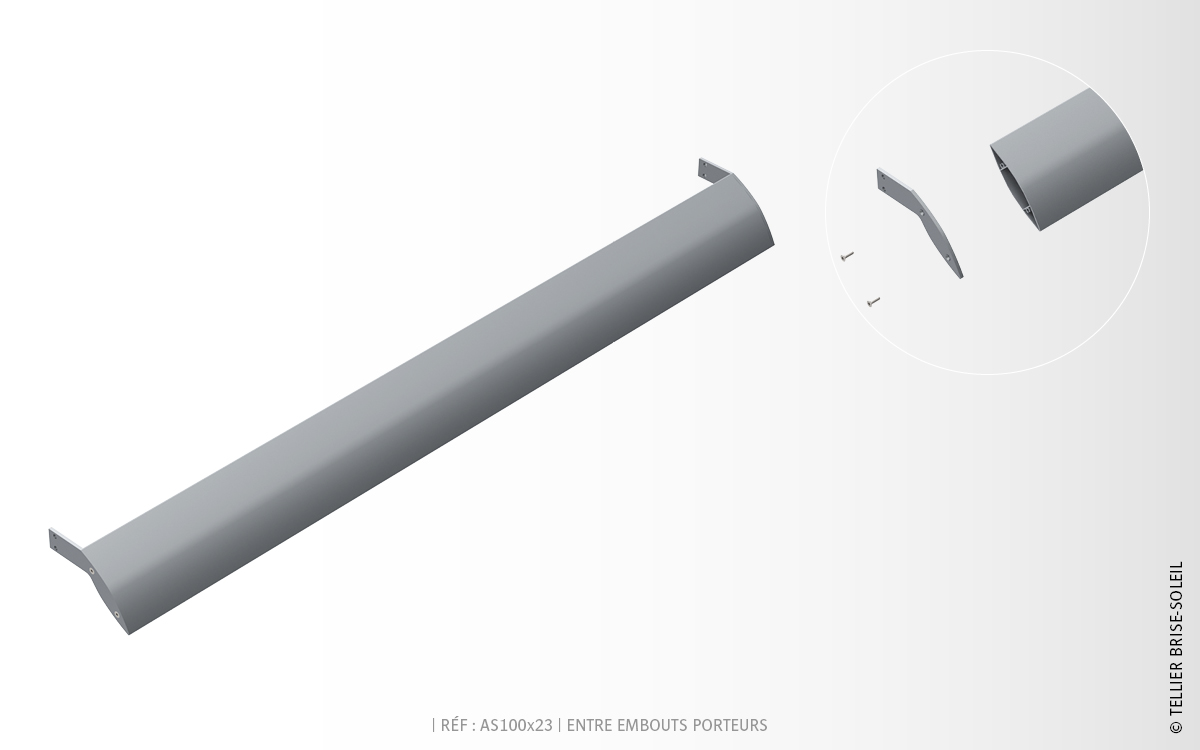

Le brise-soleil Azur avec un système de pose entre embouts porteurs de :
- Flasques de lames : embouts porteurs ;
- Lames de forme ovoïde type « aile d'avion » : AS100x23.
Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les lames sont à visser entre les deux flasques ;
- Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
- Assemblage à la charge du client.
Ce principe de pose vous permet de réaliser un montage lame par lame.
Système de dilatation, cliquez ici.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

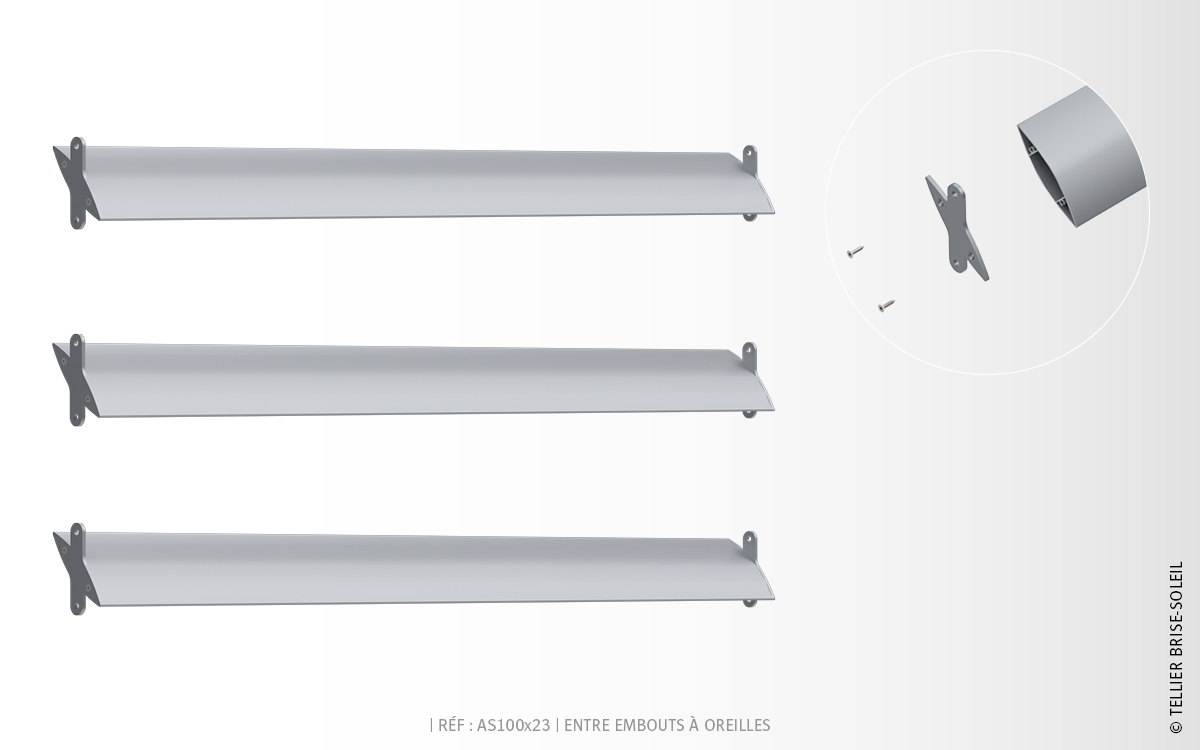

Le brise-soleil Azur avec un système de pose entre embouts à oreilles de :
- Flasques de lames : embouts à oreilles ;
- Lames de forme ovoïde type « aile d'avion » : AS100x23.
Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Pour la dilatation de la lame en aluminium, nous prévoyons des entretoises sur l’un des embouts à oreilles.
Le système de pose entre embouts embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les lames sont à visser entre les deux flasques ;
- Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
- Assemblage à la charge du client.
Ce principe de pose vous permet de réaliser un montage lame par lame.
Système de dilatation, cliquez ici.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL SUR SPEEDFIX"

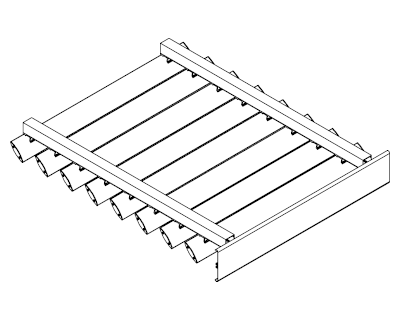

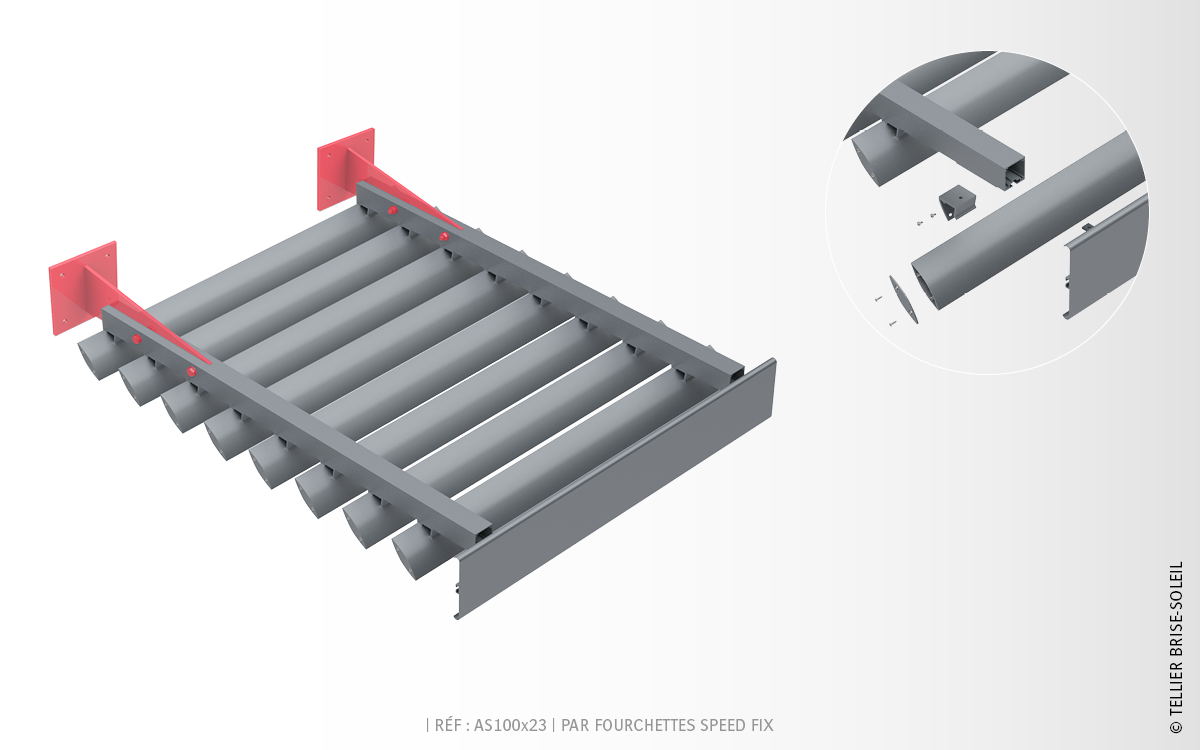

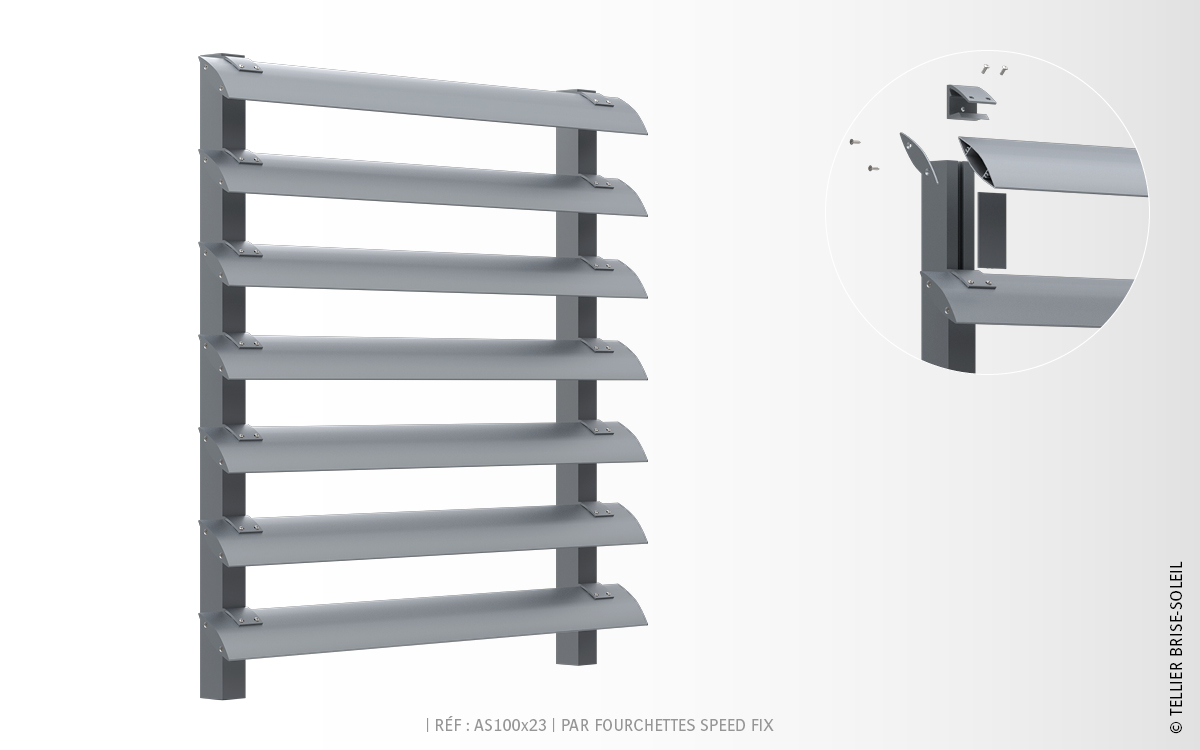

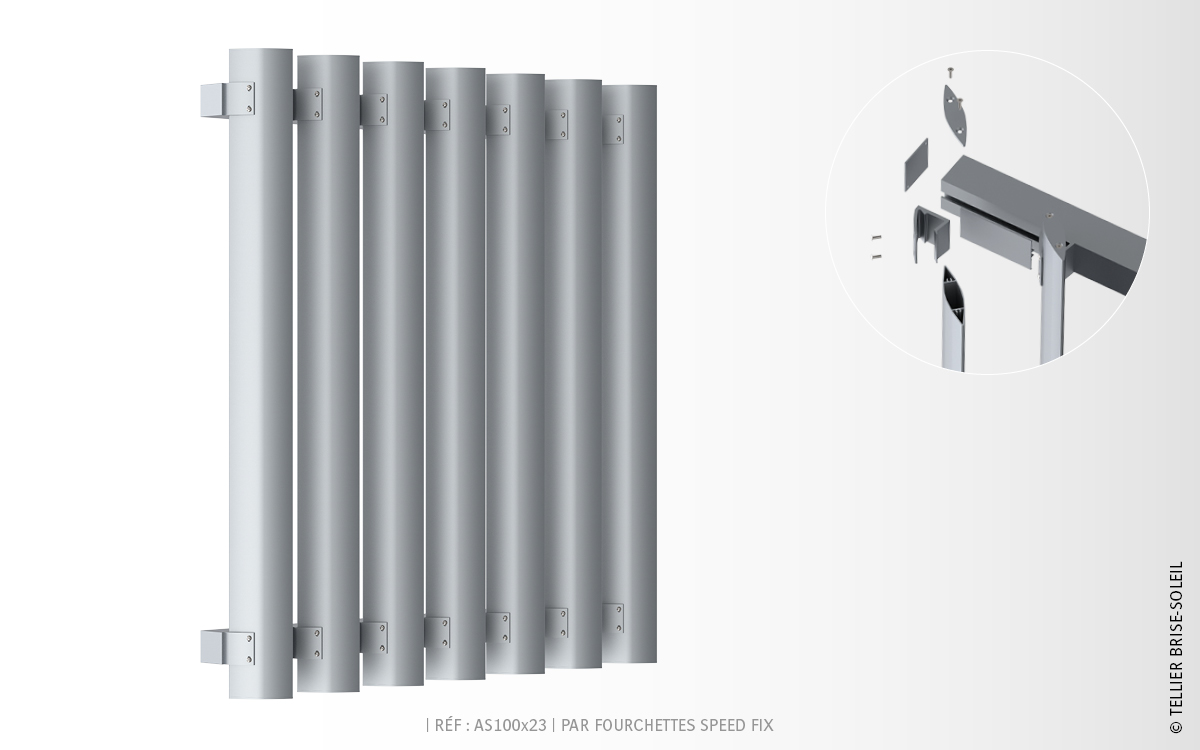

Le brise-soleil Azur avec un système de pose par Speed Fix est composé de :
- Profils porteurs avec entretoises et bouchons : TR20x50, TR50x50 et TR80x50 ;
- Supports de lames : Speed Fix à 0°, 15°, 30° et 45° ;
- Lames de forme ovoïde type « aile d'avion » : AS100x23 ;
- Embouts de fermeture.
Les portées des lames sur SpeedFix sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Ces portées nécessitent une vérification de la tenue du SpeedFix ou fourniture de SpeedFix spécifique suivant la configuration chantier et la qualité du support.
Le profil porteur est défini selon étude (ép. et matériau).
Le système de pose par Speed Fix vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les embouts de fermeture sont à visser aux extrémités des lames ;
- Les profils porteurs équipés des supports de lames Speed Fix (livrés montés) sont à fixer sur la façade ;
- Les entretoises sont à clipser sur les profils porteurs pour cacher la vis fixation ;
- Les lames sont à percer et à riveter dans les supports de lames Speed Fix (rivets thermolaqués fournis) ;
- Assemblage à la charge du client.
Les Speed Fix peuvent être livrés sans profils porteurs pour fixation directement sur façade. Téléchargez la fiche sans porteurs.
