Lames ailes d'avion | AZUR

Brise-soleil à lames fixes
RÉF: AS400x68

Brise-soleil fixe en aluminium constitué de lames ailes d'avion AS400x68.

Intemporels avec leurs lames ailes d'avion, nos brise-soleil AZUR s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques
Section (mm)
400x68
Périmètre(mm)
823
Poids (gr/ml)
6590
Module d’inertie ix (cm4)
142,3
Module d’inertie iy (cm4)
2842,3

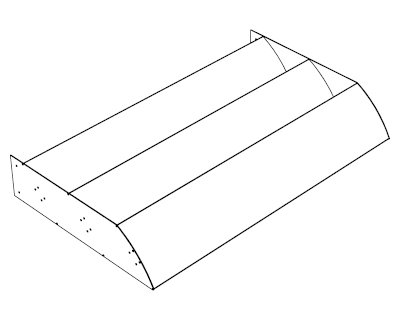

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE PLATS"

schema_brise_soleil_plats_ref_AS360x60
TBS_AS400x68_entre plats_fiche technique
azur-schema-consoles-as400x68
TBS_AS400x68_entre consoles_fiche technique_v2
Composition

Le brise-soleil Azur avec un système de pose entre plats est composé de :

  • Flasques de lames : consoles et plats ;
  • Lames de forme ovoïde type « aile d'avion » : AS400x68.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre plats vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Possibilité de livraison modules montés, sur demande.

Système de dilatation, cliquez ici.

Portée
Portée max. à 0° (mm)
5200
Portés max. à 45° (mm)
6000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

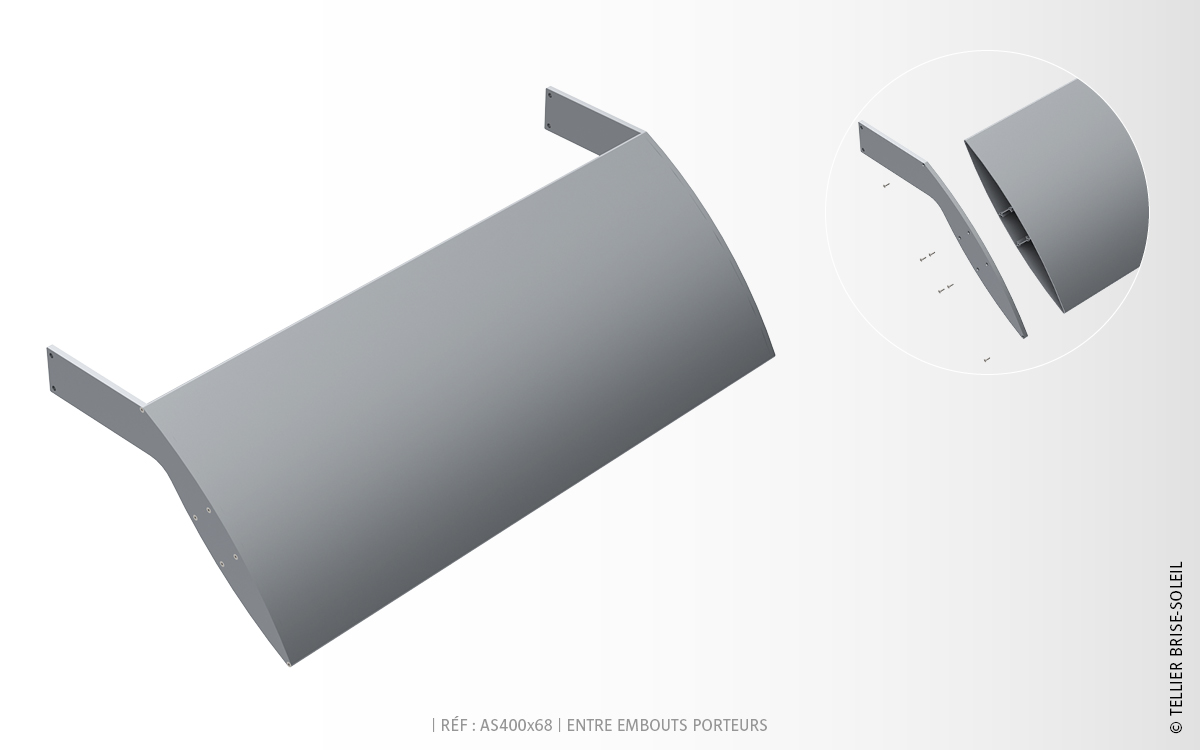

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

schema_brise_soleil_embouts_porteus_ref_AS400x68
TBS_AS400x68_par embouts porteurs_fiche technique
Composition

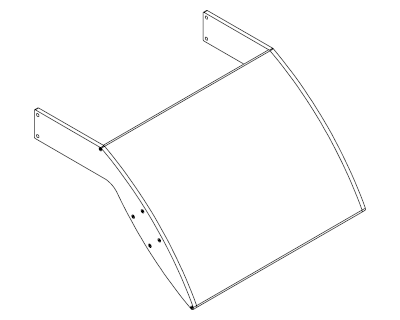

Le brise-soleil Azur avec un système de pose entre embouts porteurs est composé de :

  • Flasques de lames : embouts porteurs ;
  • Lames de forme ovoïde type « aile d'avion » : AS400x68.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 15° (mm)
5200
Portée max. de 30° à 45° (mm)
6000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

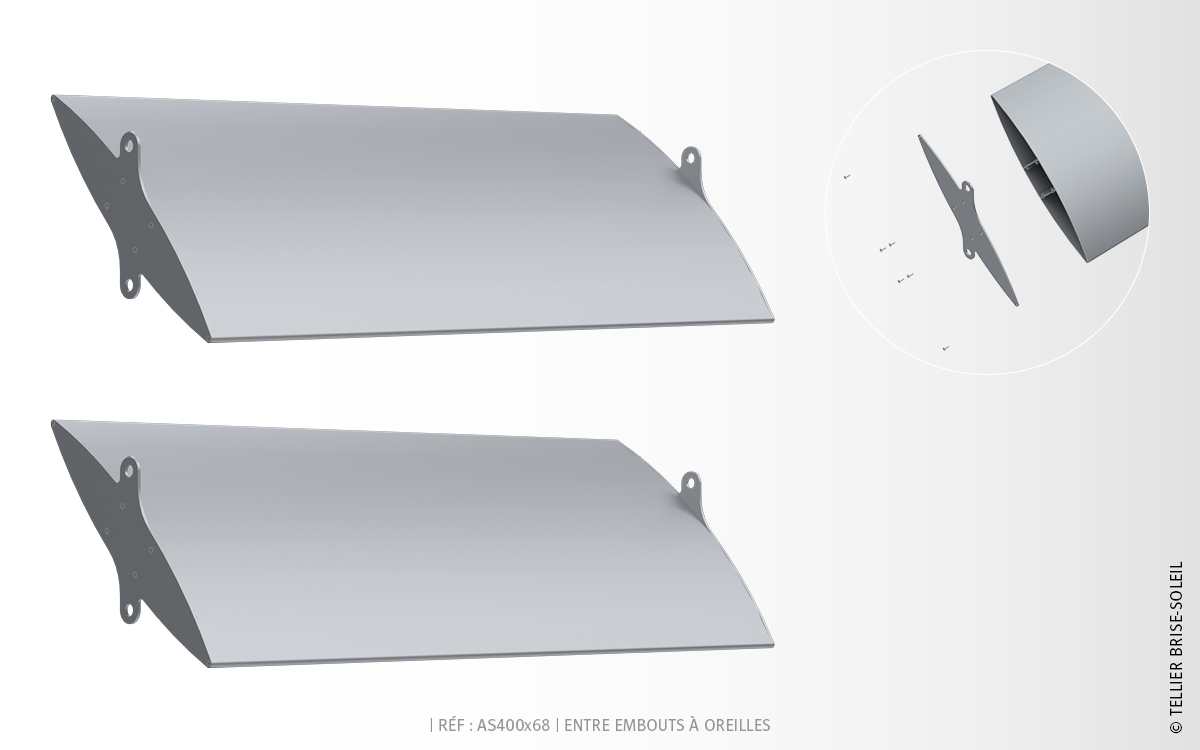

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

schema_brise_soleil_embouts_oreilles_ref_AS70x15
TBS_AS400x68_par embouts à oreilles_fiche technique
AS200x36_fixation par embouts à oreilles_V-tr
TBS_AS400x68_par embouts à oreilles_verticale-lames-couchees_fiche technique
AS200x36_fixation par embouts à oreilles perspective-tr
TBS_AS400x68_par embouts à oreilles_verticale-lames-debout_fiche technique
Composition

Le brise-soleil Azur avec un système de pose entre embouts à oreilles est composé de :

  • Flasques de lames : embouts à oreilles ;
  • Lames de forme ovoïde type « aile d'avion » : AS400x68.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Pour la dilatation de la lame en aluminium, nous prévoyons des entretoises sur l’un des embouts à oreilles.

Mise en œuvre

Le système de pose entre embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 15° (mm)
5200
Portée max. de 30° à 45° (mm)
6000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

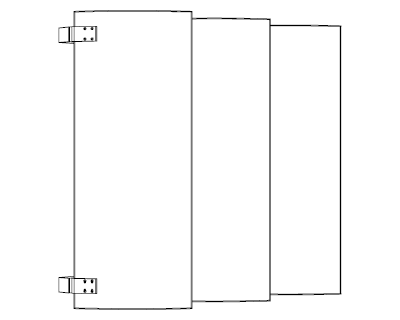

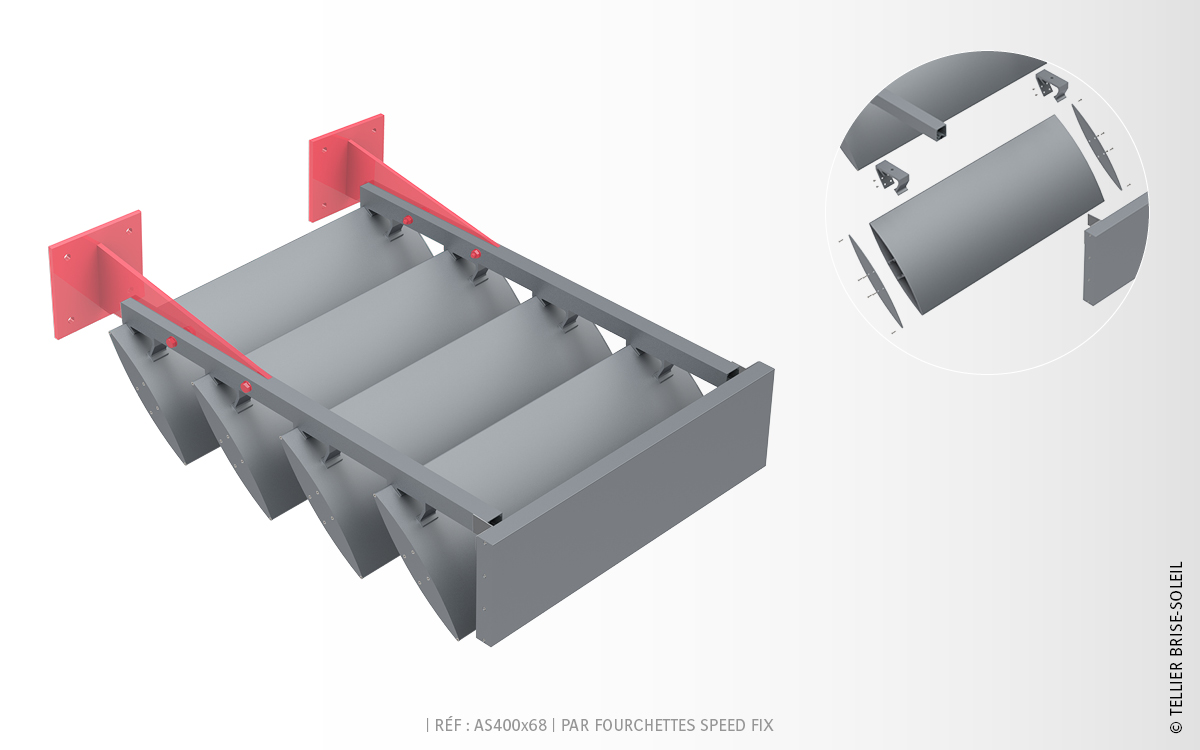

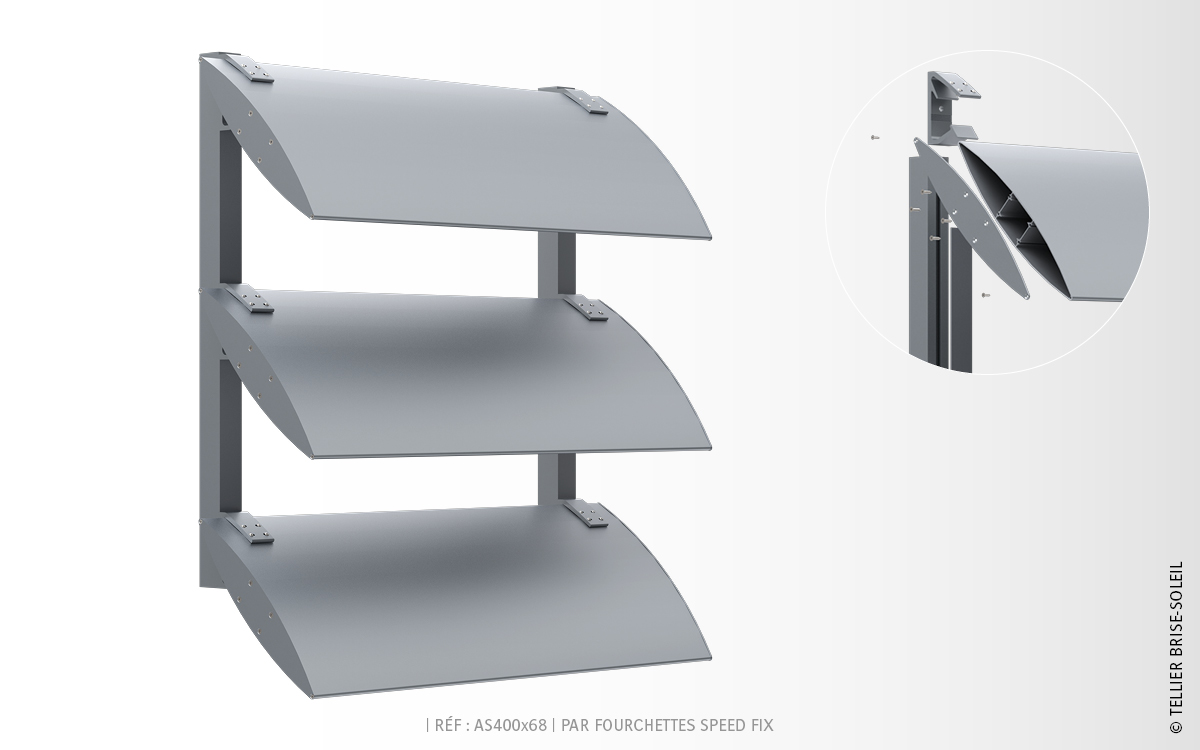

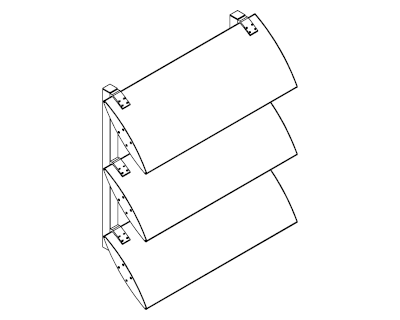

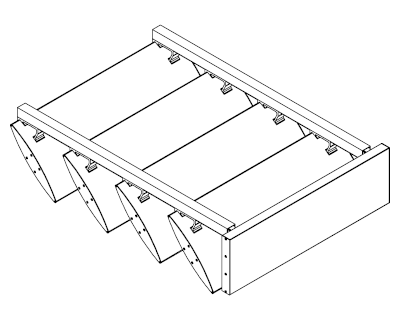

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE SPEED FIX"

schema_brise_soleil_lames_debout_speedfix_ref_AS400x68
TBS_AS400x68_par fourchettes speed fix_pose verticale lames debout_fiche technique
schema_brise_soleil_vertical_speedfix_ref_AS400x68
TBS_AS400x68_par fourchettes speed fix_pose verticale_fiche technique
schema_brise_soleil_horizontal_speedfix_ref_AS400x68
TBS_AS400x68_par fourchettes speed fix_pose horizontale_fiche technique
Composition

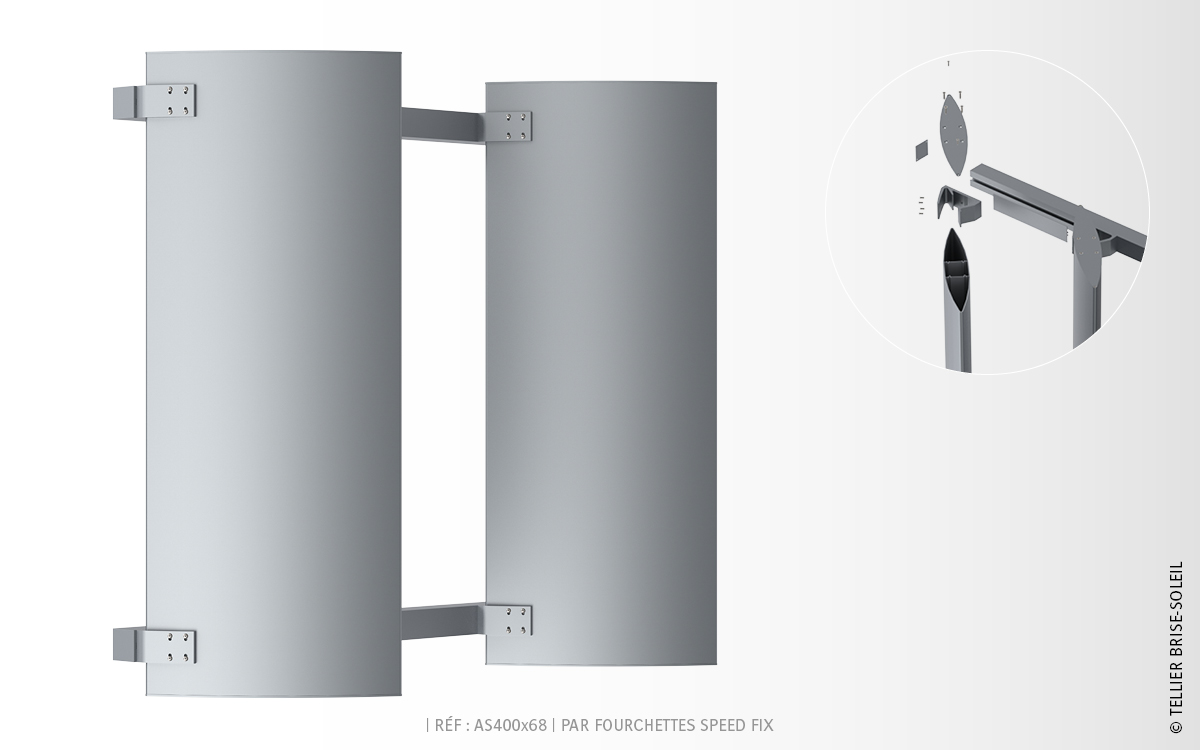

Le brise-soleil Azur avec un système de pose par Speed Fix est composé de :

  • Profils porteurs avec entretoises et bouchons : TR20x50, TR50x50 et TR80x50 ;
  • Supports de lames : Speed Fix à 0°, 15°, 30° et 45° ;
  • Lames de forme ovoïde type « aile d'avion » : AS400x68 ;
  • Embouts de fermeture.

Le profil porteur est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose par Speed Fix vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les embouts de fermeture sont à visser aux extrémités des lames ;
  • Les profils porteurs équipés des supports de lames Speed Fix (livrés montés) sont à fixer sur la façade ;
  • Les entretoises sont à clipser sur les profils porteurs pour cacher la vis fixation ;
  • Les lames sont à percer et à riveter dans les supports de lames Speed Fix (rivets thermolaqués fournis) ;
  • Assemblage à la charge du client.

Les Speed Fix peuvent être livrés sans profils porteurs pour fixation directement sur façade. Téléchargez la fiche sans porteurs.

Portée
Portée max. de 0° à 15° (mm)
3000
Portée max. de 30° à 45° (mm)
3500
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.
