Lames clipsables en C | CANICULE

Brise-soleil à lames fixes
RÉF: C130

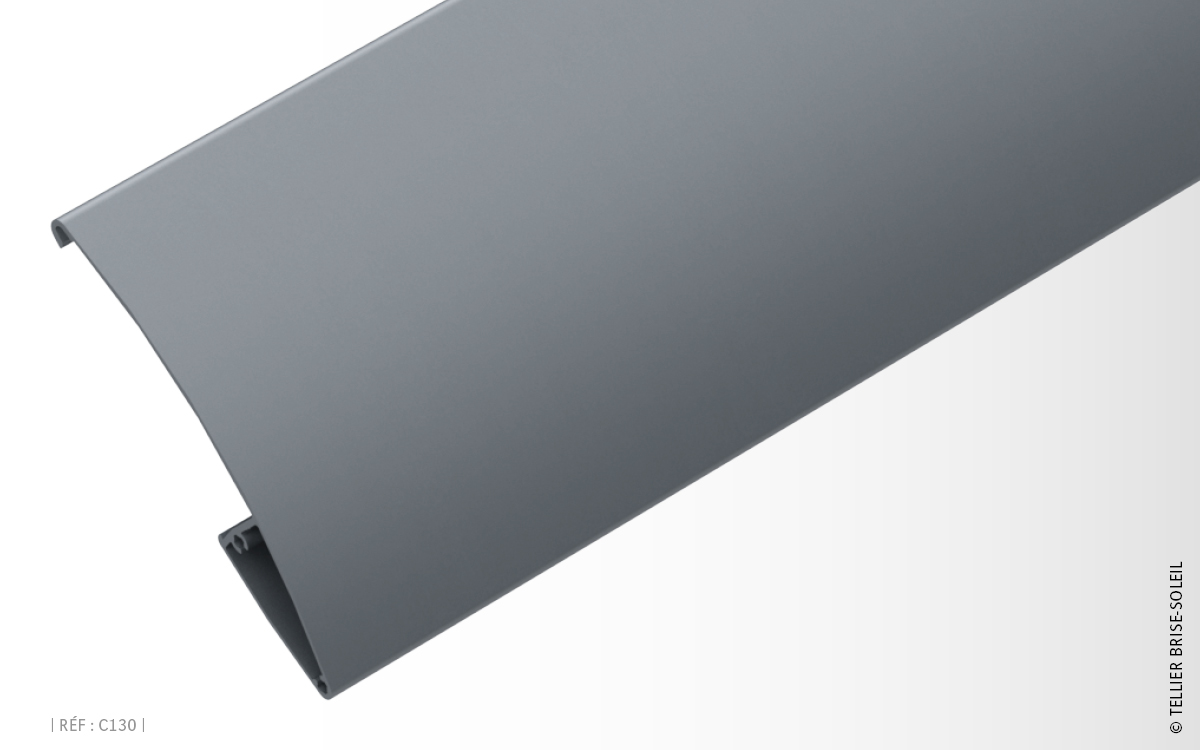

Brise-soleil fixe en aluminium constitué de lames simple peau C130.

Économique et doté d'un système de fixation innovant, nos brise-soleil Canicule s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

Disponible en : brise-soleil horizontal ou brise-soleil vertical.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.

Matériaux

Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions

Thermolaquage suivant nuancier RAL (60-80 microns).

Nos finitions sont certifiées : Qualicoat, Seaside et Qualimarine.

Caractéristiques

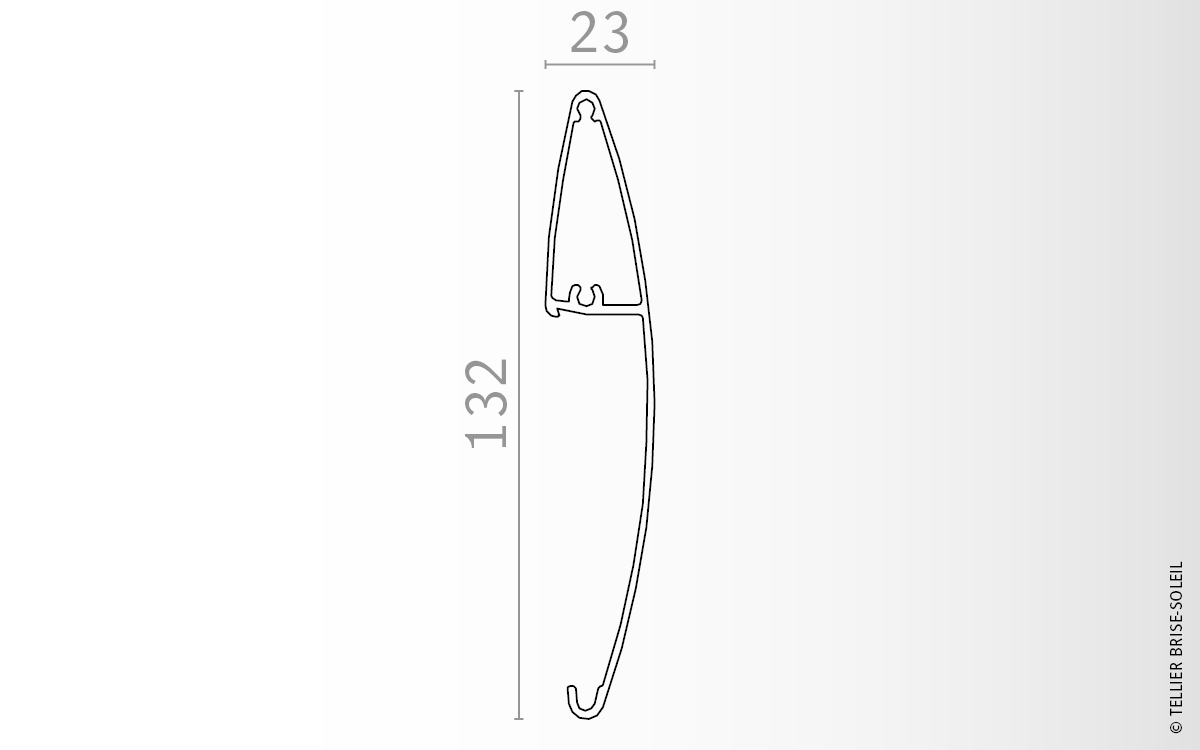

Section (mm)

132x23

Périmètre(mm)

312

Poids (gr/ml)

893

Module d’inertie ix (cm4)

1,6

Module d’inertie iy (cm4)

51,4

Nos types de pose

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL HORIZONTAL"

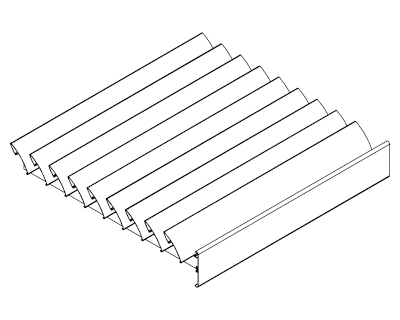

schema_brise_soleil_casquette_lame_dessus_ref_C130

TBS_C130_pose horizontale lames dessus_fiche technique

Composition

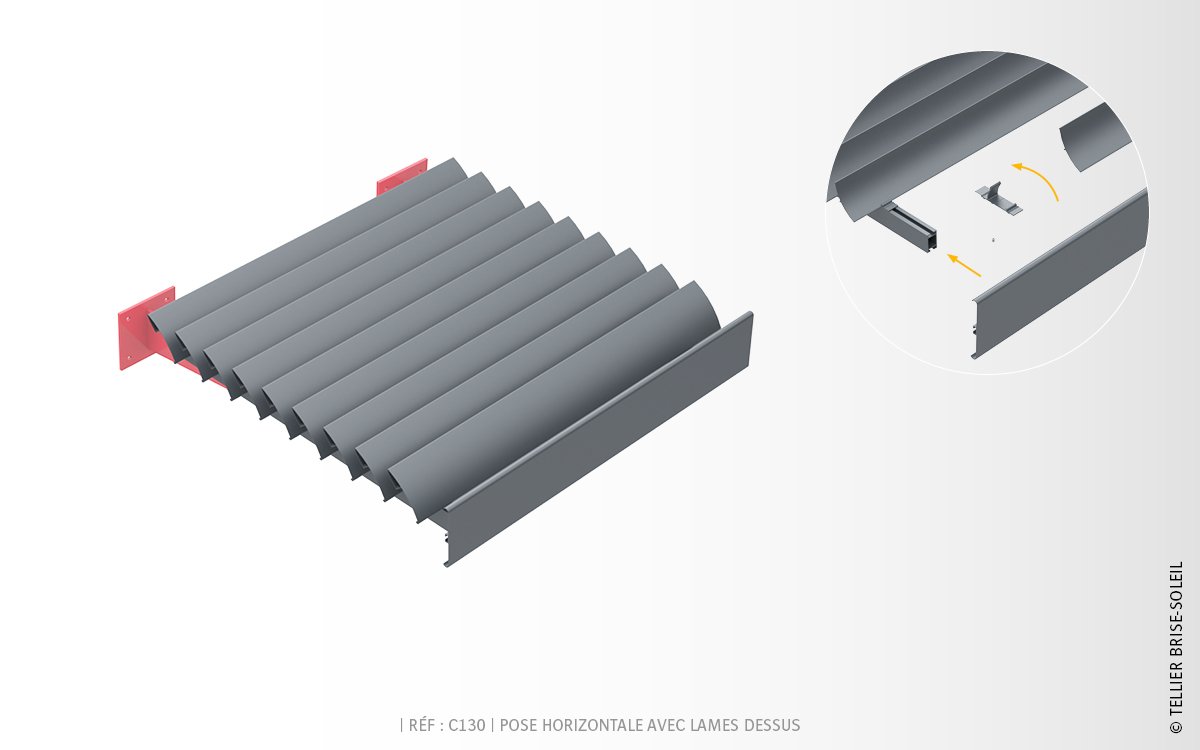

Le brise-soleil Canicule en pose horizontale avec lames dessus est composé de :

Platines (A2D2, A3D3 et A4D3) ou chapes avec tirants ;
Profils porteurs : TR15x30, TR50x30, TR50x50 et TR80x50 ;
Supports de lames avec une inclinaison à 45° ;
Lames en forme de C : C130 ;
Bandeau en forme de C ou bouchons de finition.

Le profil porteur est défini selon étude.
Les longueurs standards de lame et du bandeau sont de 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose horizontale avec lames dessus ou dessous, vous permet une mise en œuvre simple et rapide de votre brise-soleil :

Les supports de lames sont livrés montés sur les profils porteurs ;
Les profils porteurs équipés des supports de lames sont à fixer sur la façade (via platines, chapes avec tirants...) ;
Les lames sont à clipser sur les supports de lames ;
Le bandeau de finition ou les bouchons sont à visser sur les porteurs ;
Assemblage à la charge du client.

Jonction de lame : Système d'éclissage sur porteur pour C130.

Portée

Portés max. à 45° (mm)

2000

Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

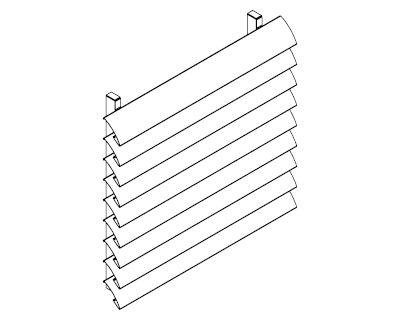

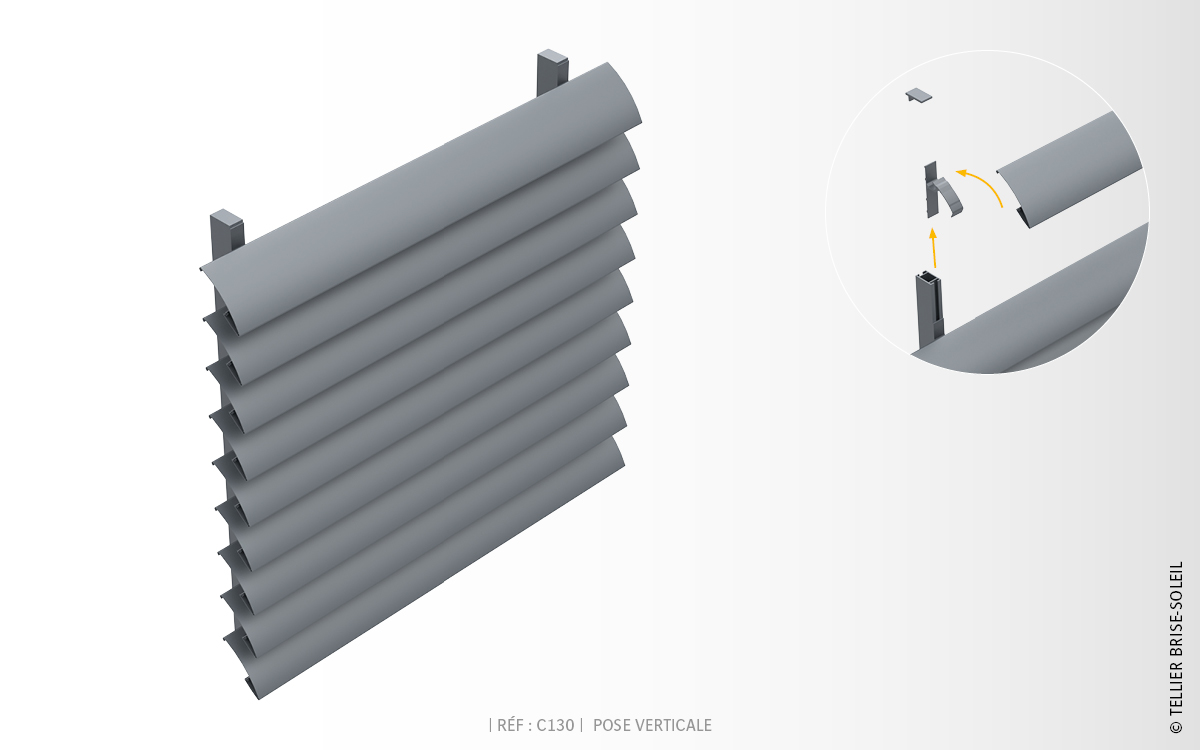

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL"

TBS_C130_pose verticale_fiche technique
