Lames rectangulaires | RECTI'LIGNE

Brise-soleil à lames fixes
RÉF: RL200x32

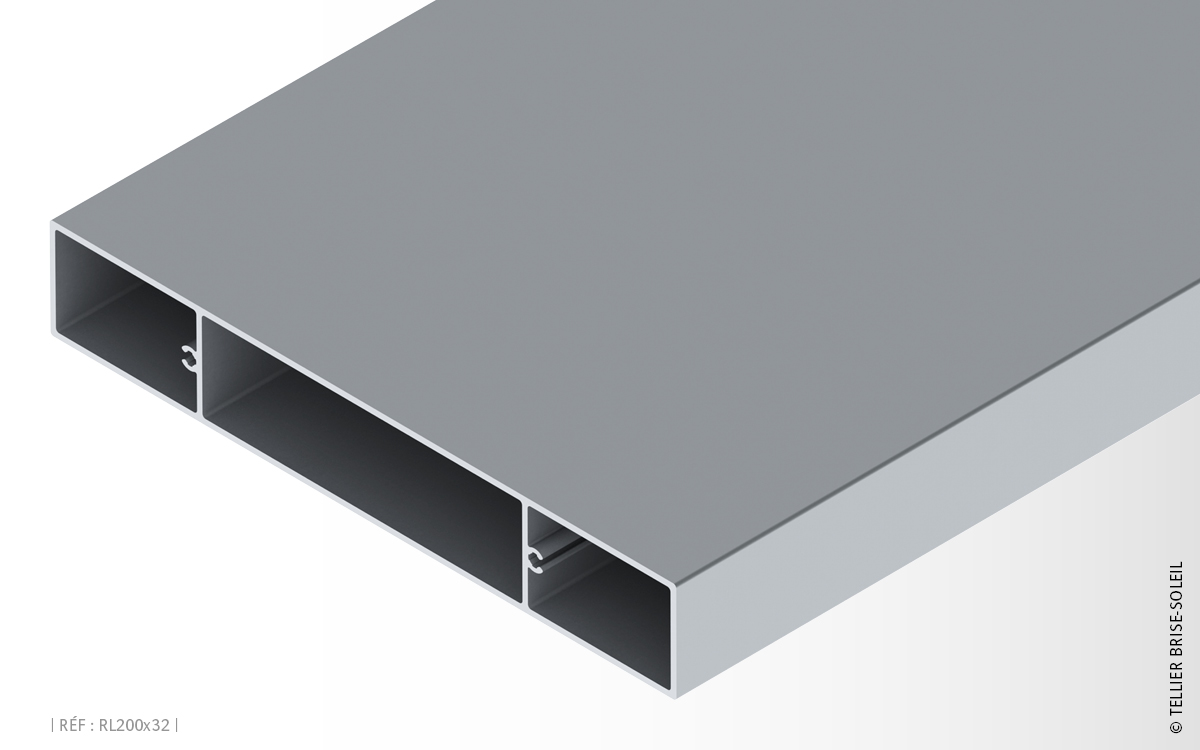

Brise-soleil fixe en aluminium constitué de lames rectangulaires RL200x32.

De plus en plus plébiscités par les architectes avec leurs lignes géométriques, nos brise-soleil RECTI'LIGNE s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques

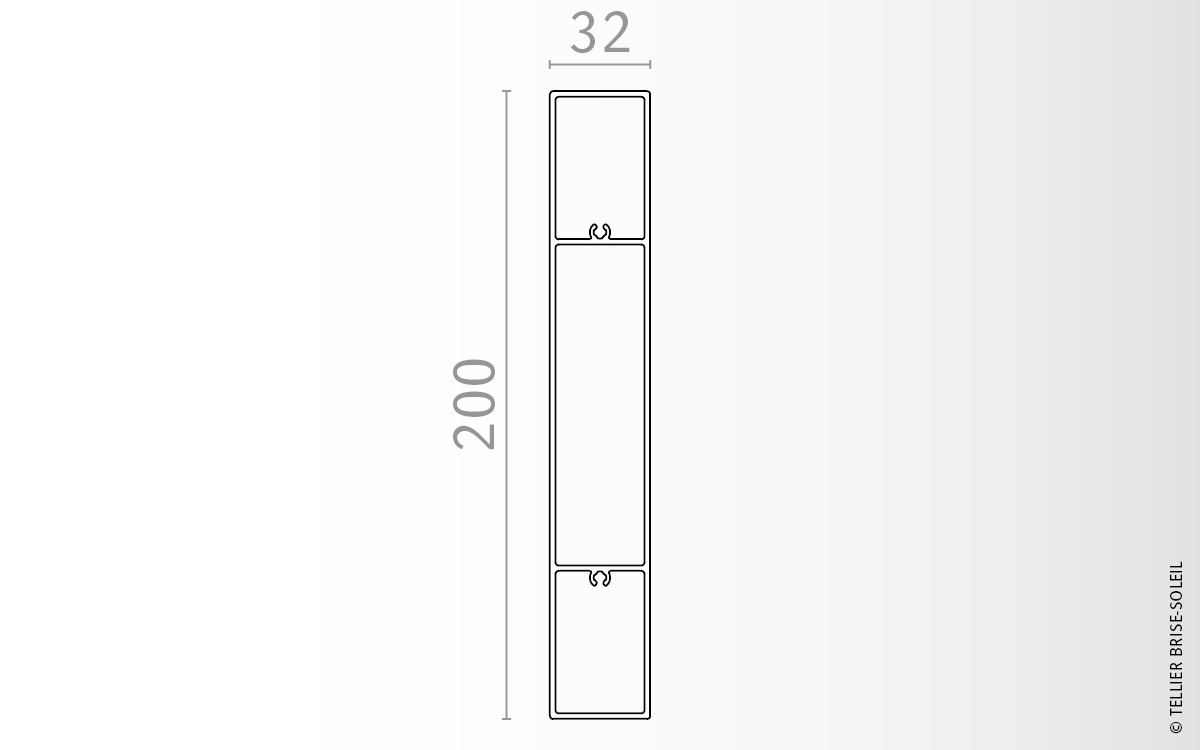

Section (mm)
200x32
Périmètre(mm)
462
Poids (gr/ml)
2565
Module d’inertie ix (cm4)
17,8
Module d’inertie iy (cm4)
375,9

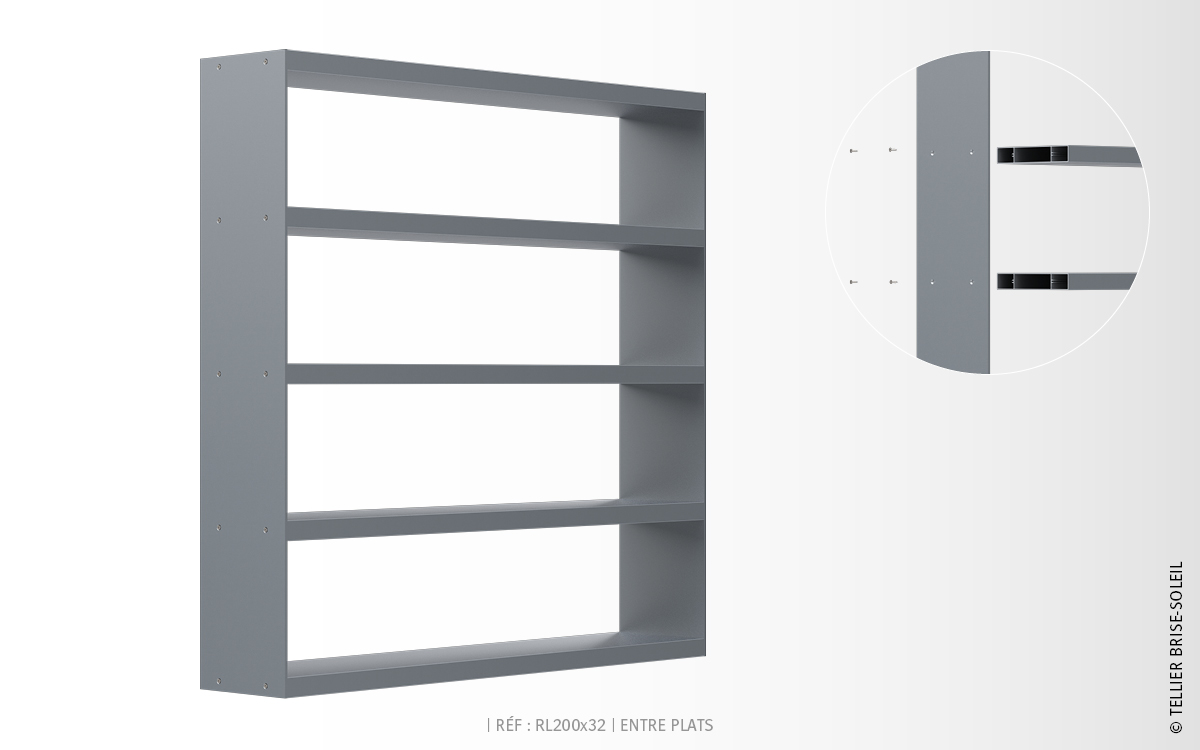

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE PEIGNES, ENTRE PLATS ET ENTRE CONSOLES"

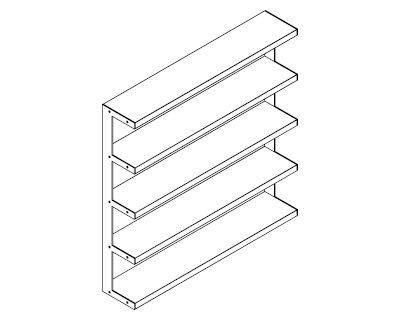

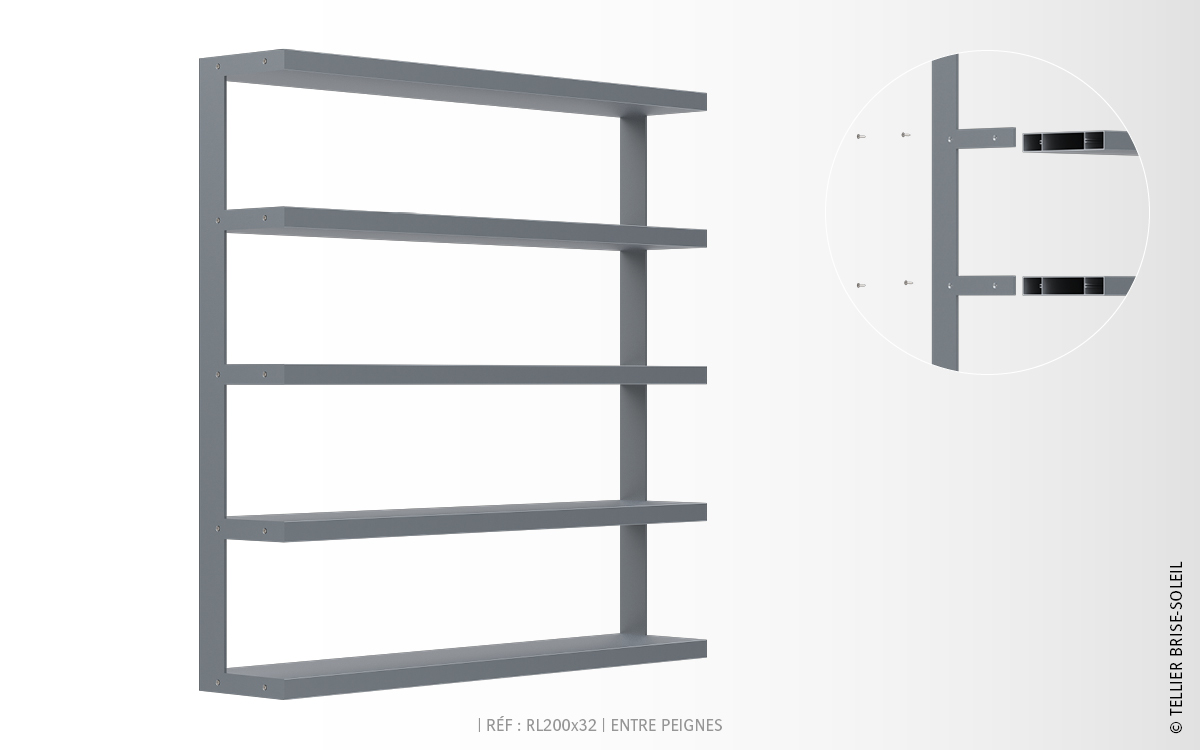

schema_brise_soleil_vertical_peignes_ref_RL200x32
TBS_RL200x32_entre peignes_pose verticale_fiche technique

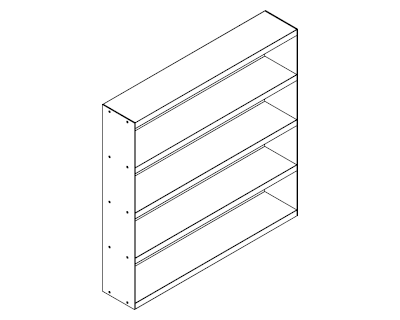

schema_brise_soleil_vertical_plats_ref_RL200x32
TBS_RL200x32_entre plats_pose verticale_fiche technique

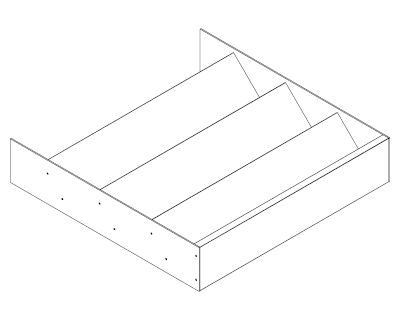

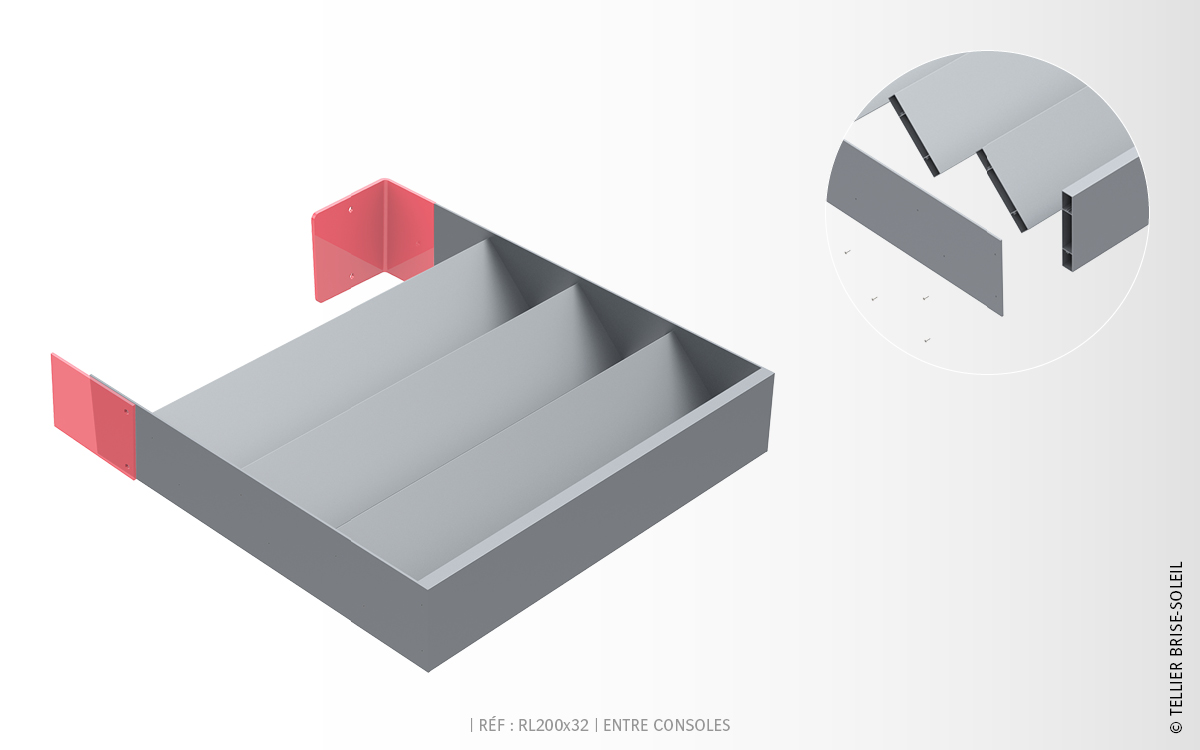

schema_brise_soleil_horizontal_consoles_ref_RL200x32
TBS_RL200x32_entre consoles_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre peignes, plats ou consoles est composé de :

  • Flasques de lames : peignes, plats ou consoles ;
  • Lames de forme rectangulaire type « règle de maçon » : RL200x32.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre peignes, plats ou consoles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Possibilité de livraison modules montés, sur demande.

Système de dilatation, cliquez ici.

Portée
Portée max. à 0° (mm)
3300
Portés max. à 45° (mm)
4000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

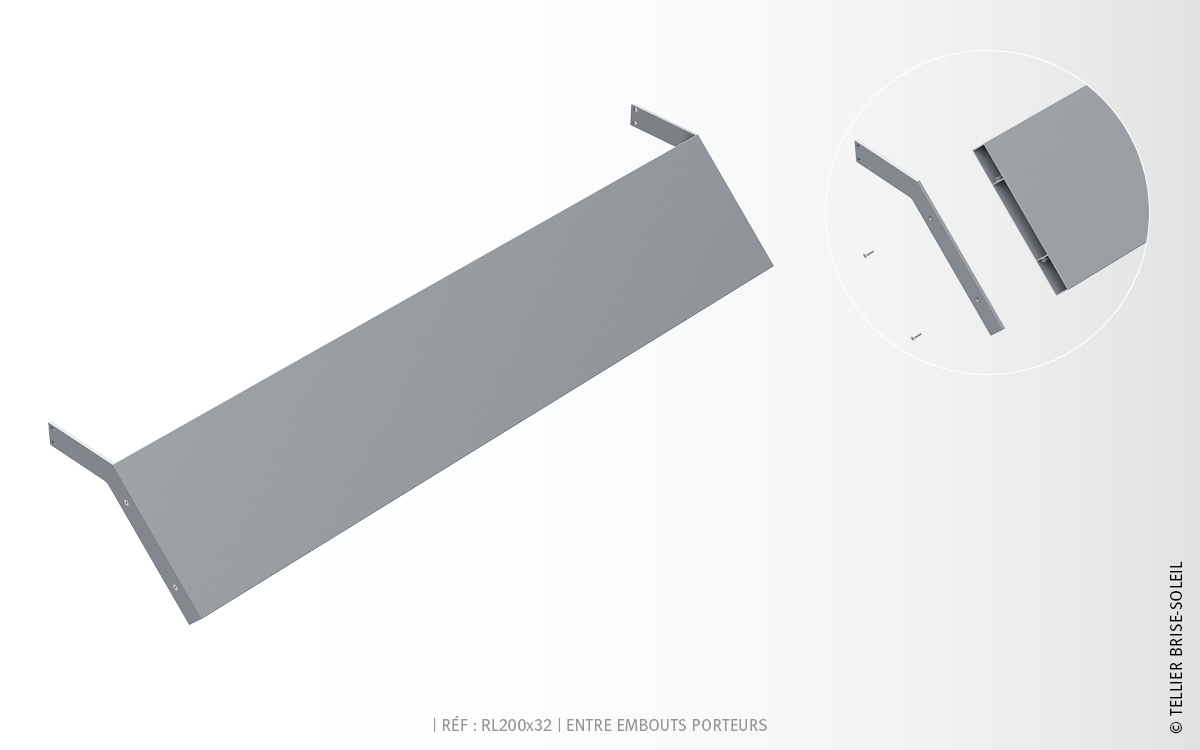

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

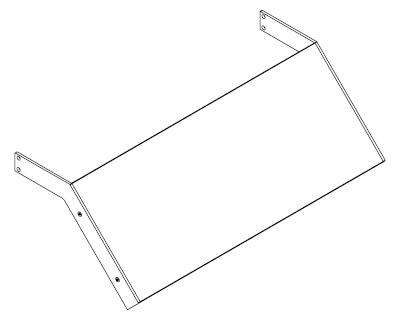

schema_brise_soleil_embouts_porteurs_ref_RL200x32
TBS_RL200x32_par embouts porteurs_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre embouts porteurs est composé de :

  • Flasques de lames : embouts porteurs ;
  • Lames de forme rectangulaire type « règle de maçon » : RL200x32.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 30° (mm)
3550
Portés max. à 45° (mm)
4000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

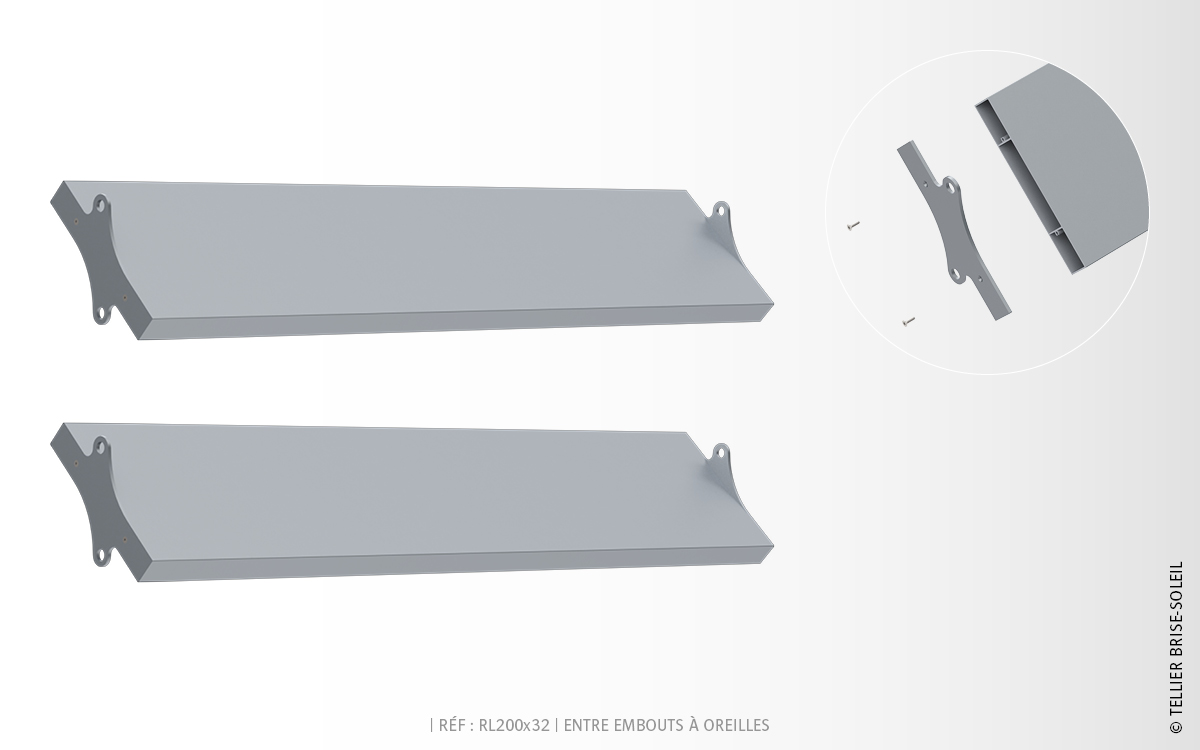

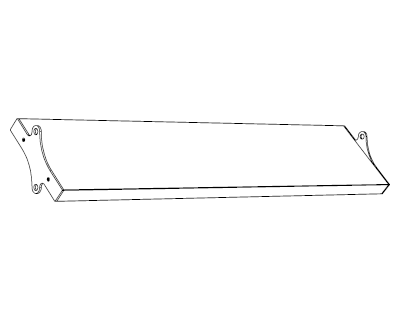

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

schema_brise_soleil_embouts_oreilles_ref_RL200x32
TBS_RL200x32_par embouts à oreilles_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre embouts à oreilles est composé de :

  • Flasques de lames : embouts à oreilles ;
  • Lames de forme rectangulaire type « règle de maçon » : RL200x32.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. de 0° à 15° (mm)
3550
Portée max. de 30° à 45° (mm)
4000
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

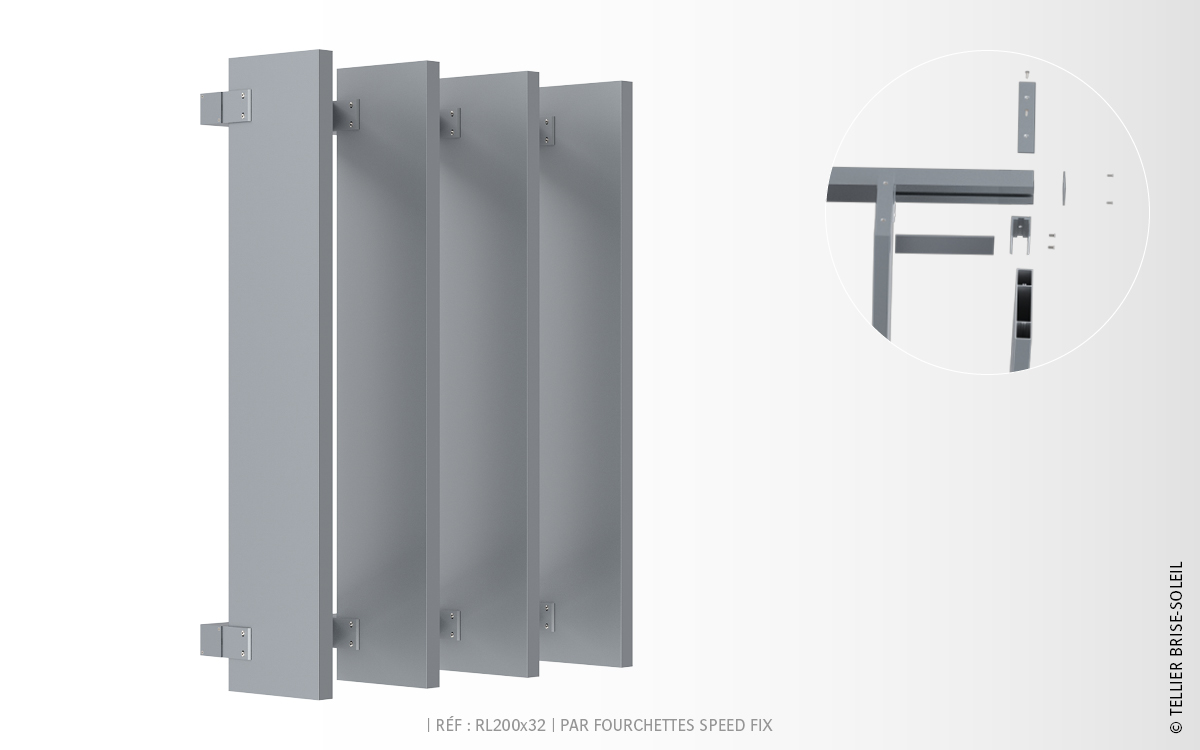

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE SPEED FIX"

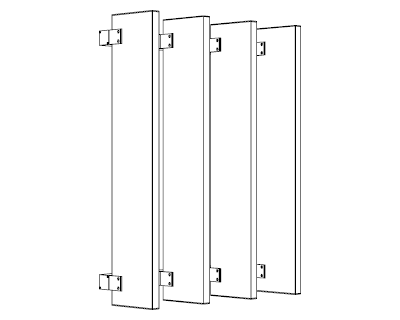

schema_brise_soleil_lames_debout_speedfix_ref_RL200x32
TBS_RL200x32_par fourchette speed fix_pose verticale lames debouts_fiche technique

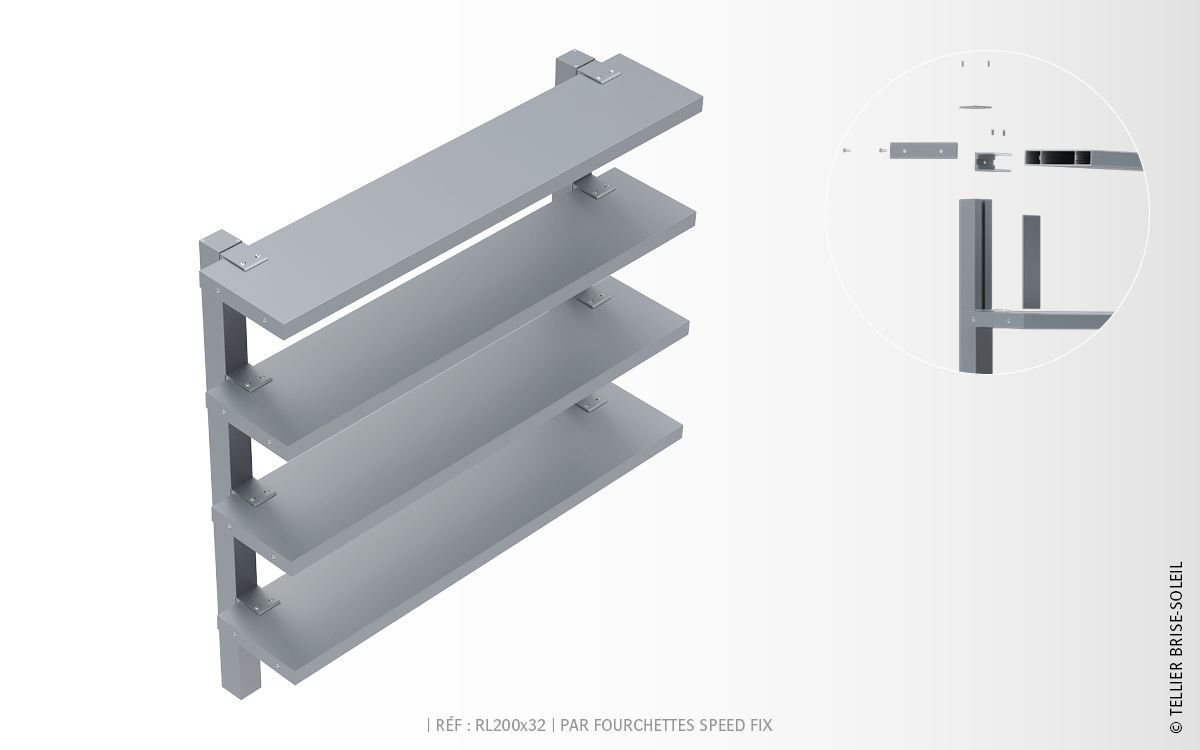

schema_brise_soleil_vertical_speedfix_ref_RL200x32
TBS_RL200x32_par fourchette speed fix_pose verticale_fiche technique

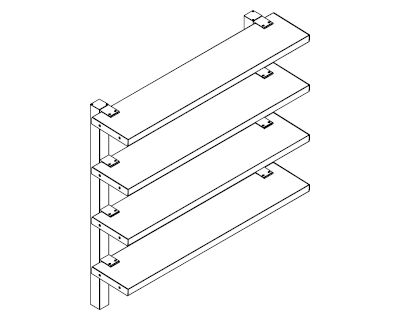

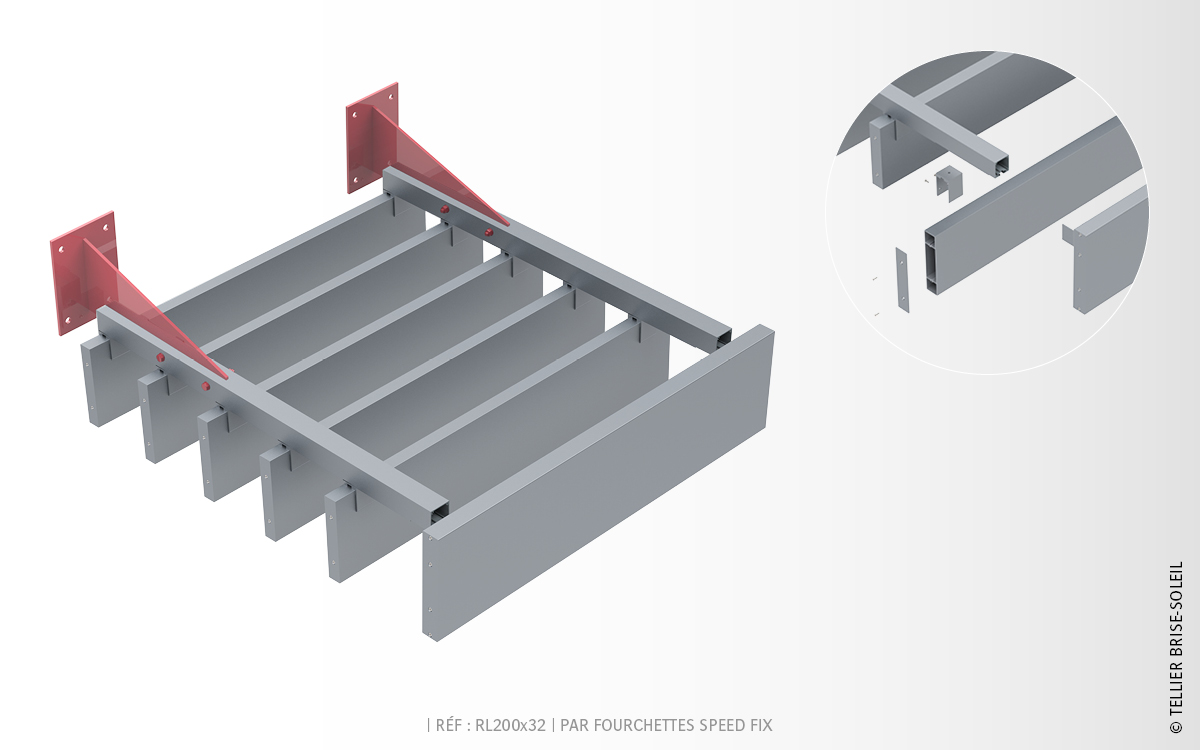

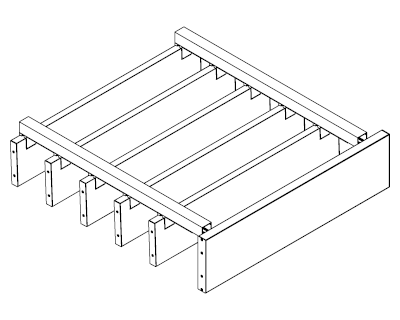

schema_brise_soleil_horizontal_speedfix_ref_RL200x32
TBS_RL200x32_par fourchette speed fix_pose horizontale_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose par Speed Fix est composé de :

  • Profils porteurs avec entretoises et bouchons : TR20x50, TR50x50 et TR80x50 ;
  • Supports de lames : Speed Fix à 0° ;
  • Lames de forme rectangulaire type « règle de maçon » : RL200x32 ;
  • Embouts de fermeture.

Le profil porteur est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose par Speed Fix vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les embouts de fermeture sont à visser aux extrémités des lames ;
  • Les profils porteurs équipés des supports de lames Speed Fix (livrés montés) sont à fixer sur la façade ;
  • Les entretoises sont à clipser sur les profils porteurs pour cacher la vis fixation ;
  • Les lames sont à percer et à riveter dans les supports de lames Speed Fix (rivets thermolaqués fournis) ;
  • Assemblage à la charge du client.

Les Speed Fix peuvent être livrés sans profils porteurs pour fixation directement sur façade. Téléchargez la fiche sans porteurs.

Portée
Portée max. à 0° (mm)
2700
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.
Book de chantier Tellier Brise-Soleil

Pour visualiser nos réalisations vous devez accepter les cookies


Voir toutes nos réalisations
