Lames rectangulaires | RECTI'LIGNE

Brise-soleil à lames fixes
RÉF: RL600x20

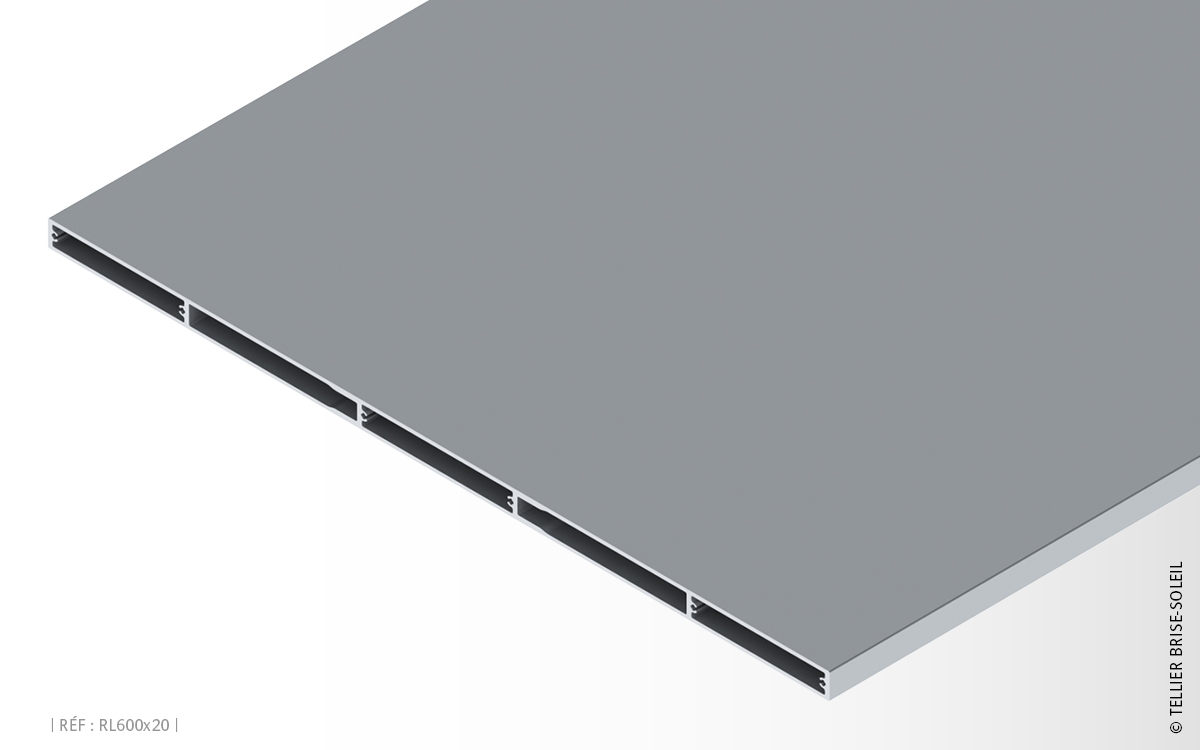

Brise-soleil fixe en aluminium constitué de lames rectangulaires RL600x20.

De plus en plus plébiscités par les architectes avec leurs lignes géométriques, nos brise-soleil RECTI'LIGNE s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.

Matériaux

Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions

Thermolaquage suivant nuancier RAL (60-80 microns) ;
Thermolaquage imitation bois (60-80 microns) ;
Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques

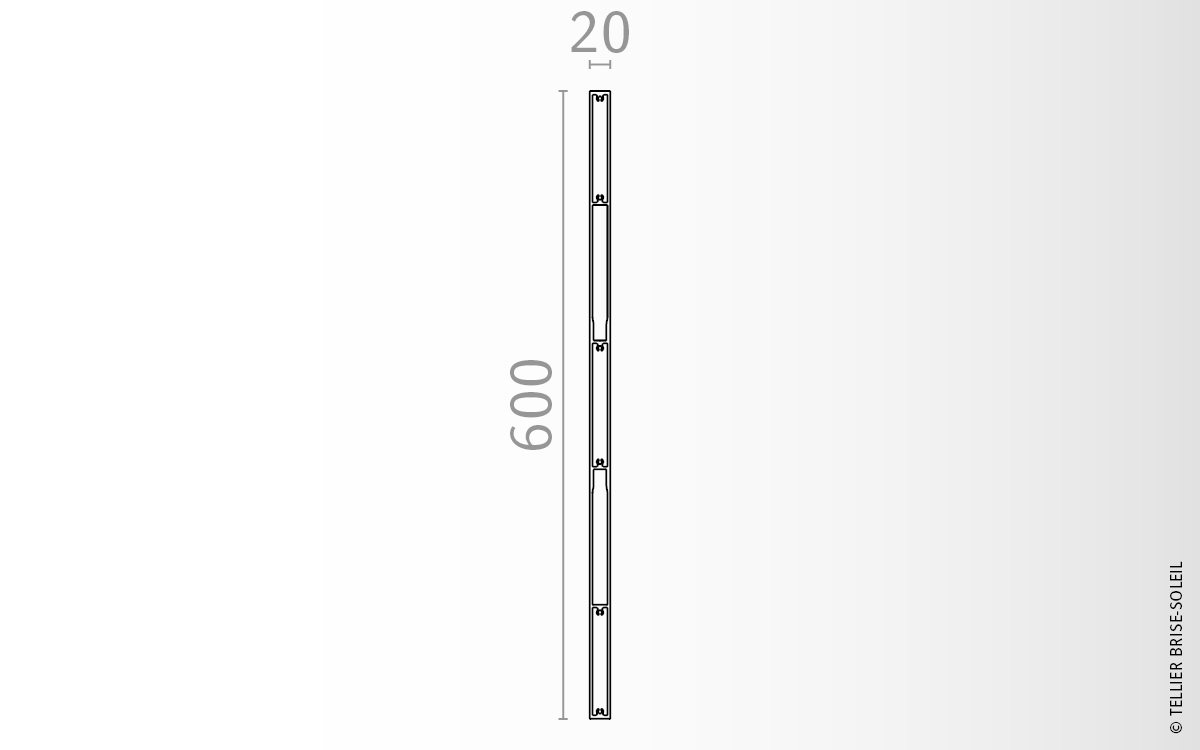

Section (mm)

600x20

Périmètre(mm)

1238

Poids (gr/ml)

10034

Module d’inertie ix (cm4)

25,5

Module d’inertie iy (cm4)

11418,2

Nos types de pose

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

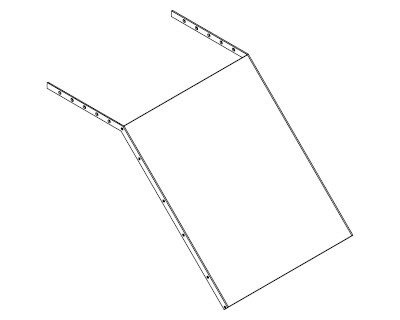

schema_brise_soleil_embouts_porteurs_ref_RL600x20

TBS_RL600x20_par embouts porteurs_fiche technique

Composition

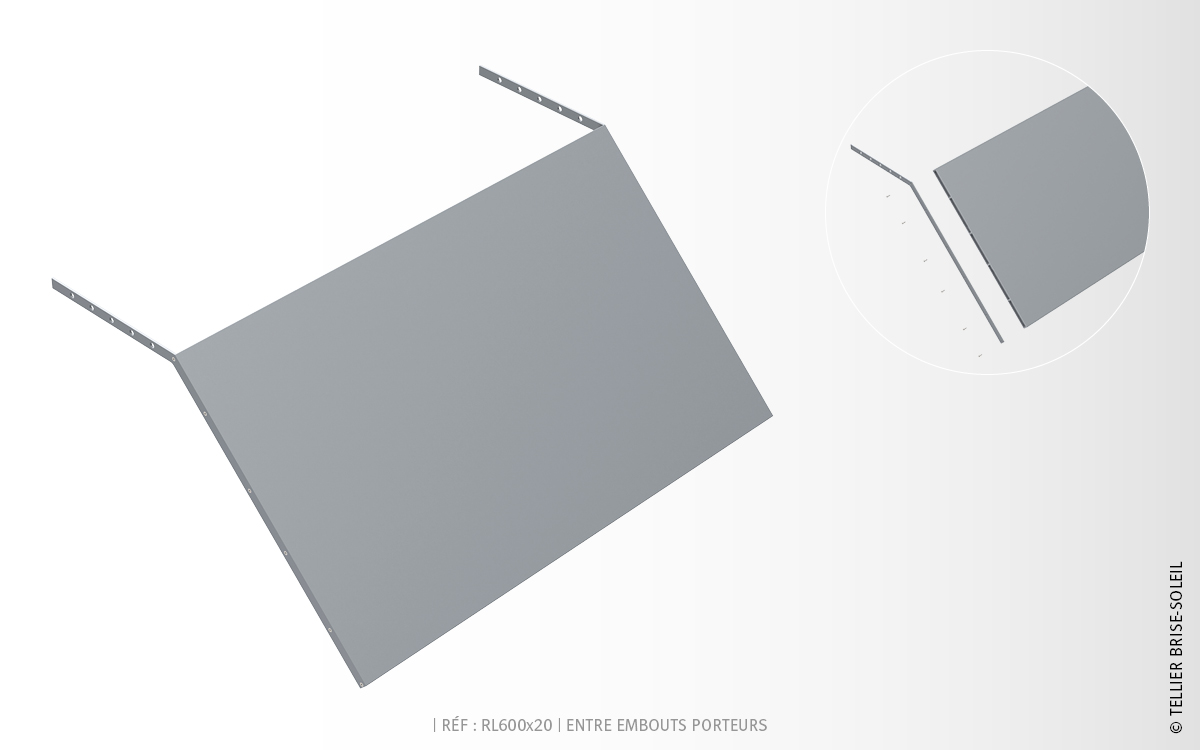

Le brise-soleil Recti'Ligne avec un système de pose entre embouts porteurs est composé de :

Flasques de lames : embouts porteurs ;
Lames de forme rectangulaire type « règle de maçon » : RL600x20.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :

Les lames sont à visser entre les deux flasques ;
Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée

Portée max. de 0° à 15° (mm)

3100

Portés max. de 30° à 45° (mm)

3500

Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

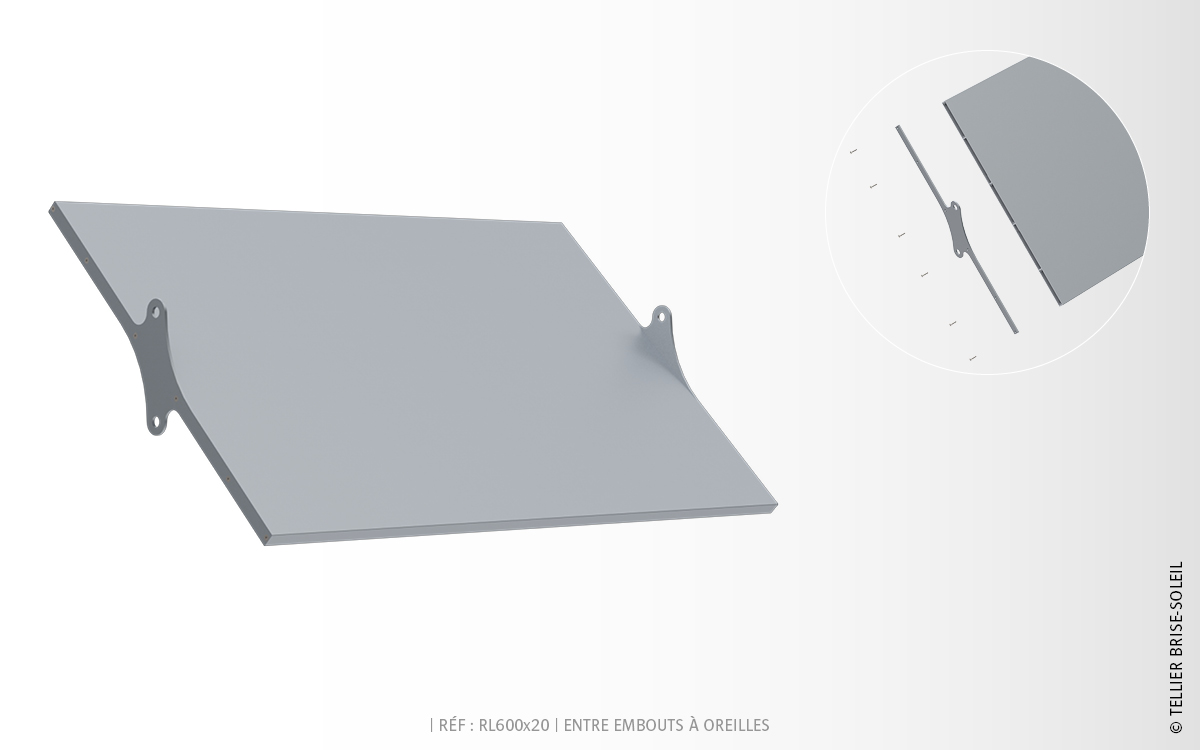

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

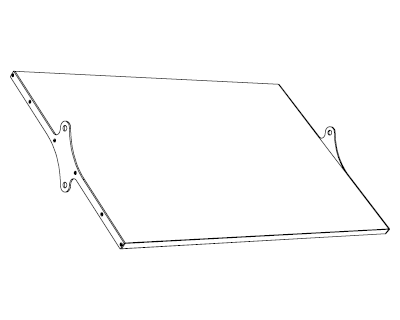

schema_brise_soleil_embouts_oreilles_ref_RL600x20

TBS_RL600x20_par embouts à oreilles_fiche technique
