Brise-soleil à lames fixes
RÉF: RE200x100

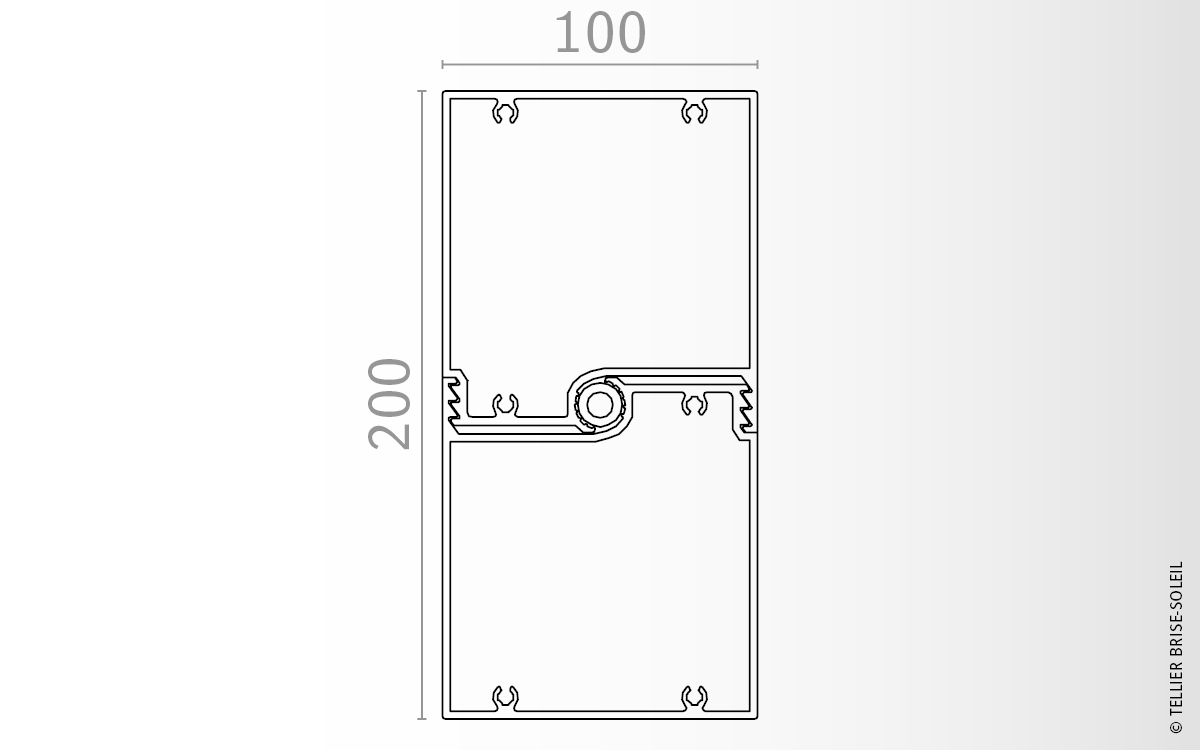

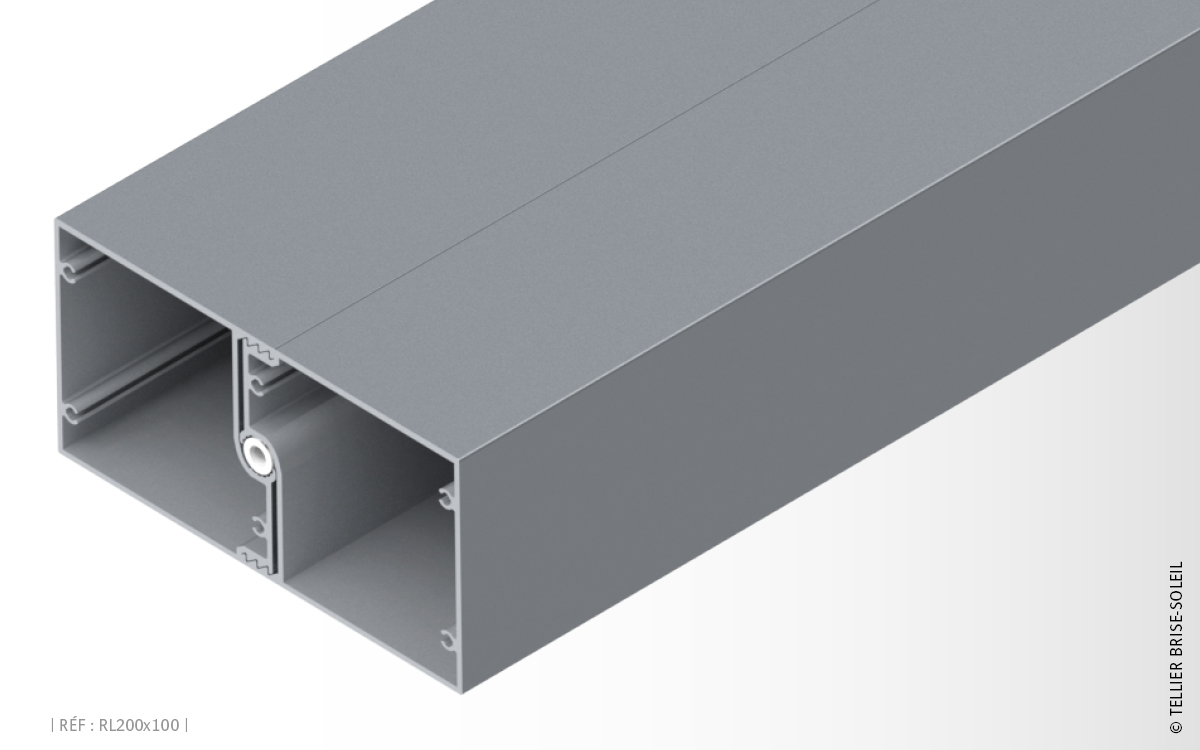

Brise-soleil fixe en aluminium constitué de lames emboitables rectangulaires RE200x100.
De plus en plus plébiscités par les architectes avec leurs lignes géométriques, nos brise-soleil RECTI'LIGNE s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.
Dimensionnement technique :
Les portées indiquées sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43.
Notre bureau d'études vous accompagne pour dimensionner et justifier la tenue de nos brise-soleil.
Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.
Nos types de pose
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

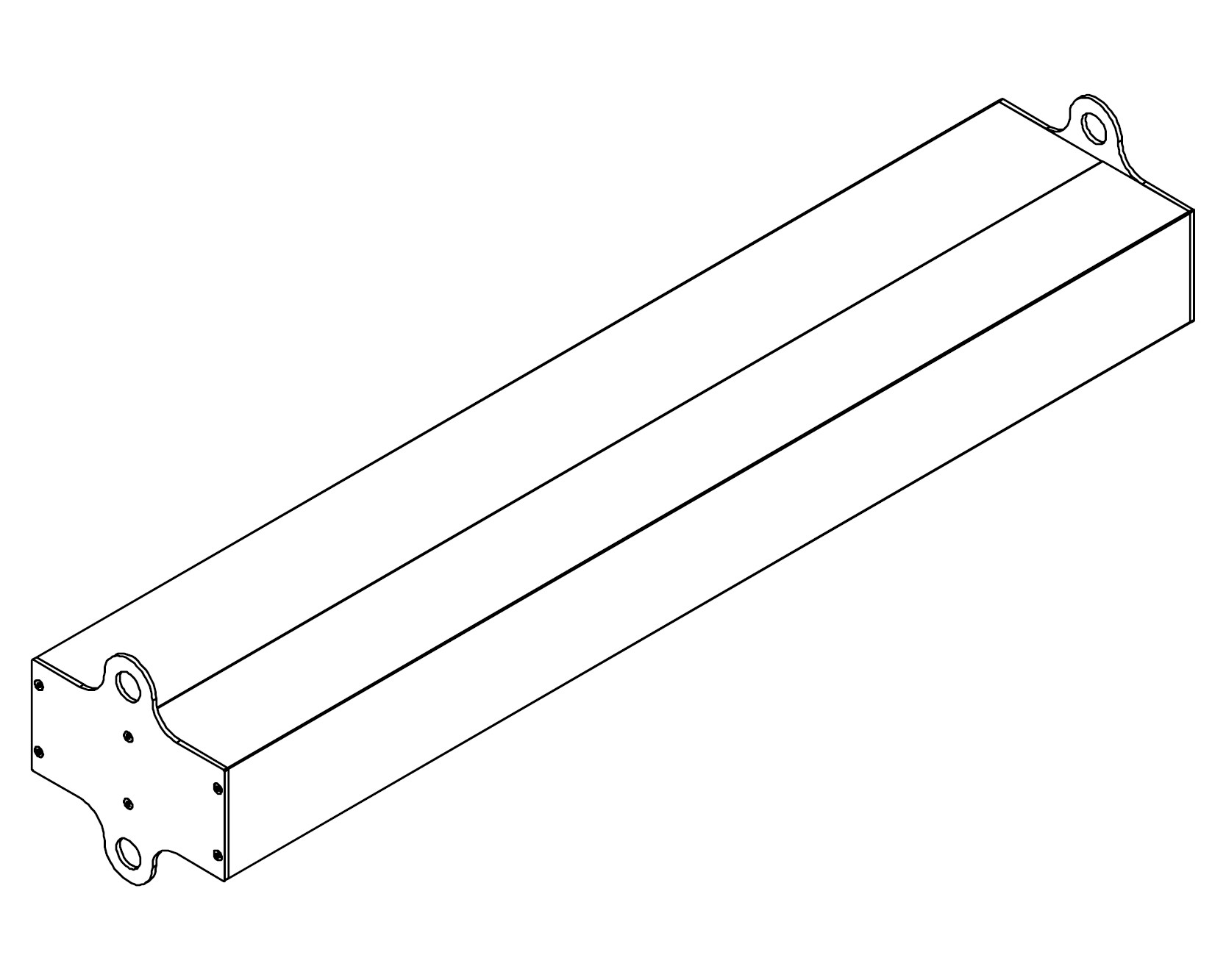

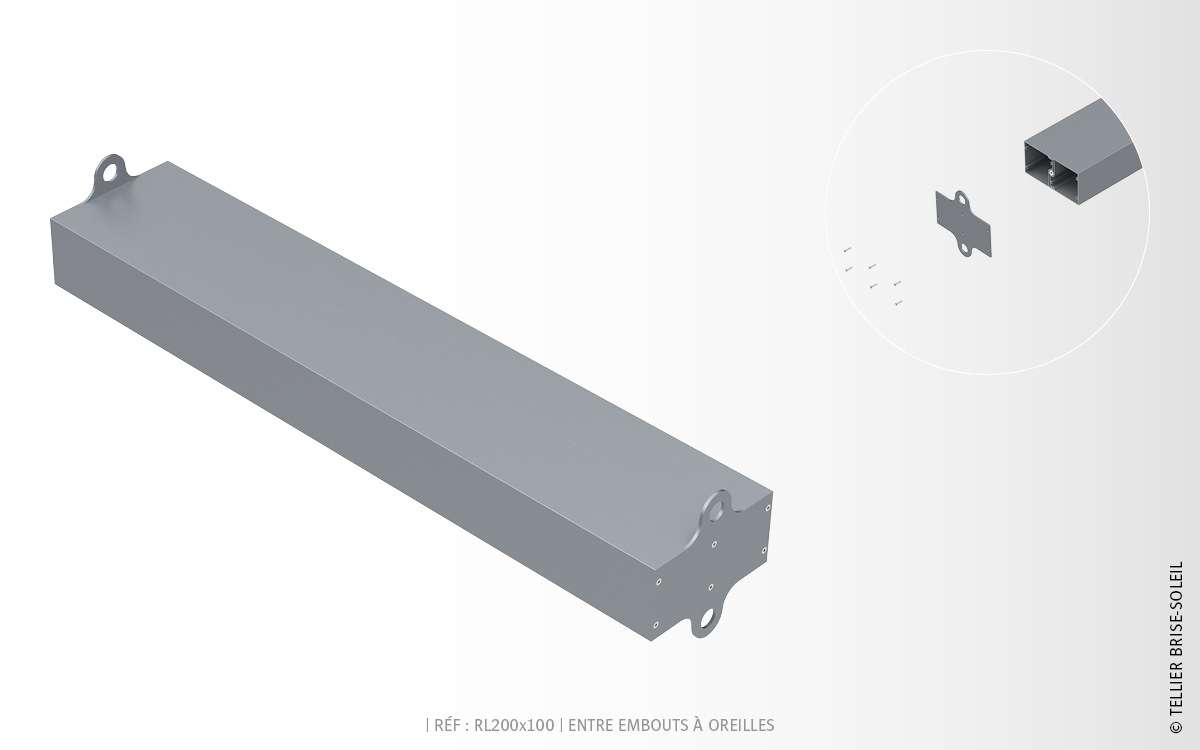

Le brise-soleil Recti'Ligne avec un système de pose entre embouts à oreilles est composé de :
- Flasques de lames : embouts à oreilles ;
- Lames de forme rectangulaire type « règle de maçon » : RE200x100.
Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Le système de pose entre embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les lames sont à visser entre les deux flasques ;
- Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
- Assemblage à la charge du client.
Ce principe de pose vous permet de réaliser un montage lame par lame.
Système de dilatation, cliquez ici.
TÉLÉCHARGEZ LA FICHE, BRISE-SOLEIL ENTRE SPEEDFIX

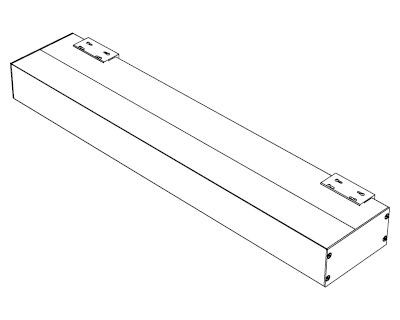

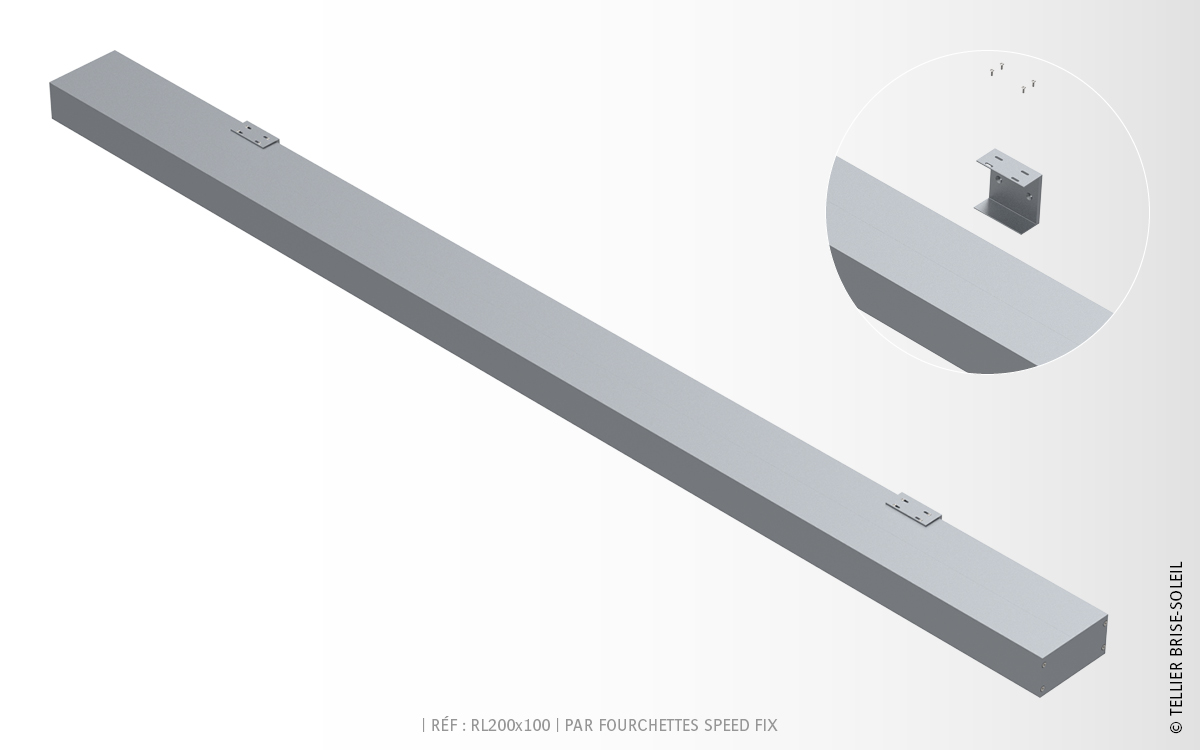

Le brise-soleil Recti'Ligne avec un système de pose par SpeedFix est composé de :
- Supports de lames : SpeedFix à 0° ;
- Lames de forme rectangulaire type « règle de maçon » : RE200x100 ;
- Embouts de fermeture.
Les portées des lames sur SpeedFix sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Ces portées nécessitent une vérification de la tenue du SpeedFix ou fourniture de SpeedFix spécifique suivant la configuration chantier et la qualité du support.
Le système de pose par SpeedFix vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les supports de lames SpeedFix sont à fixer sur la façade ;
- Les lames sont à percer et à riveter dans les supports de lames SpeedFix (rivets thermolaqués fournis) ;
- Assemblage à la charge du client.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

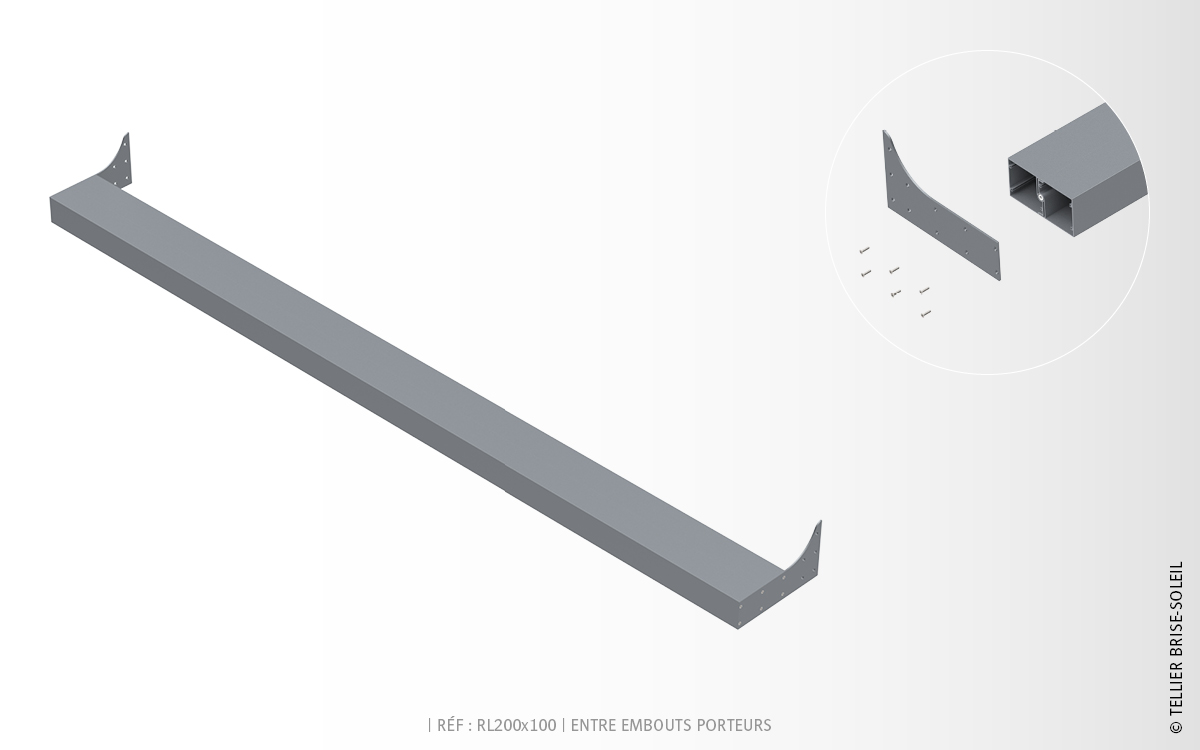

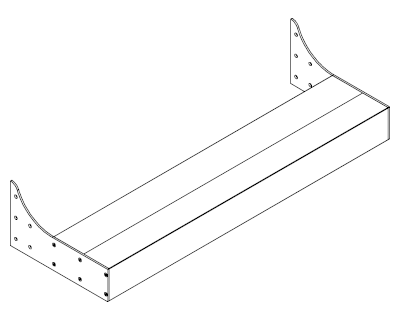

Le brise-soleil Recti'Ligne avec un système de pose entre embouts porteurs est composé de :
- Flasques de lames : embouts porteurs ;
- Lames de forme rectangulaire type « règle de maçon » : RE200x100.
Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les lames sont à visser entre les deux flasques ;
- Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
- Assemblage à la charge du client.
Ce principe de pose vous permet de réaliser un montage lame par lame.
Système de dilatation, cliquez ici.
