Lames trapézoïdales | RECTI'LIGNE

Brise-soleil à lames fixes
RÉF: RL125x12-B

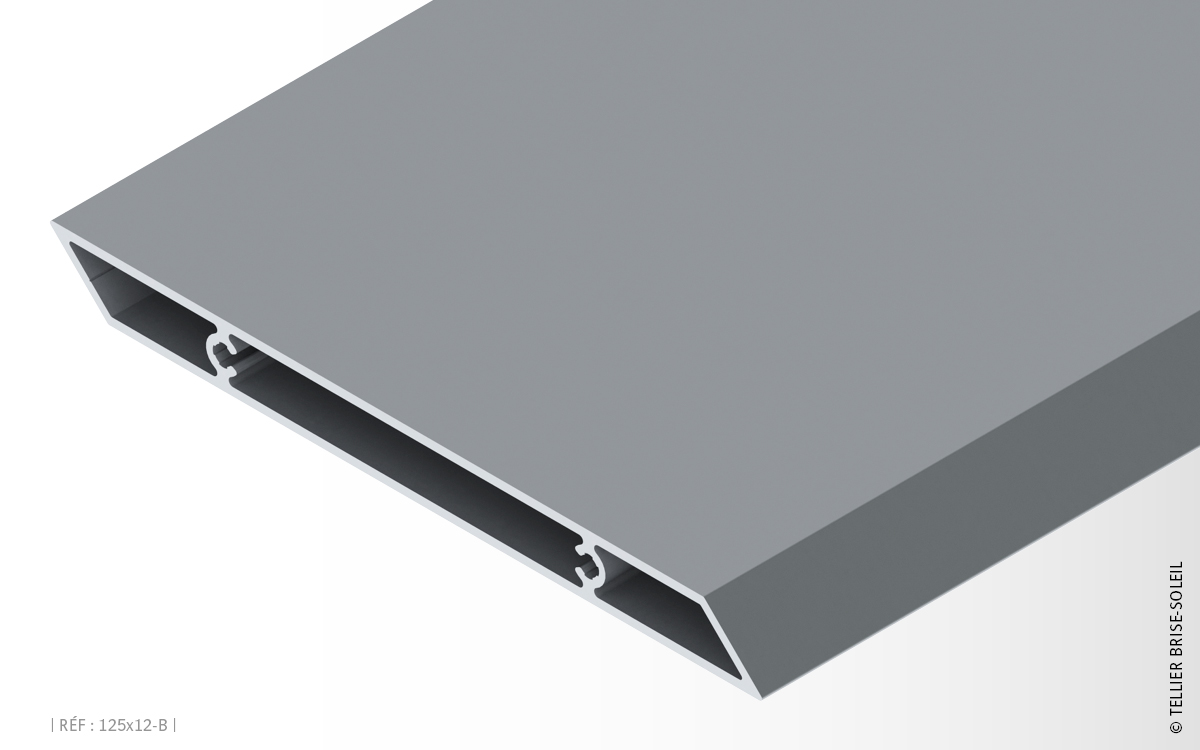

Brise-soleil fixe en aluminium constitué de lames trapézoïdales RL125x12-B.

De plus en plus plébiscités par les architectes avec leurs lignes géométriques, nos brise-soleil RECTI'LIGNE s'intégreront esthétiquement sur toutes les constructions quel que soit le style architectural et la nature de la façade.

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques

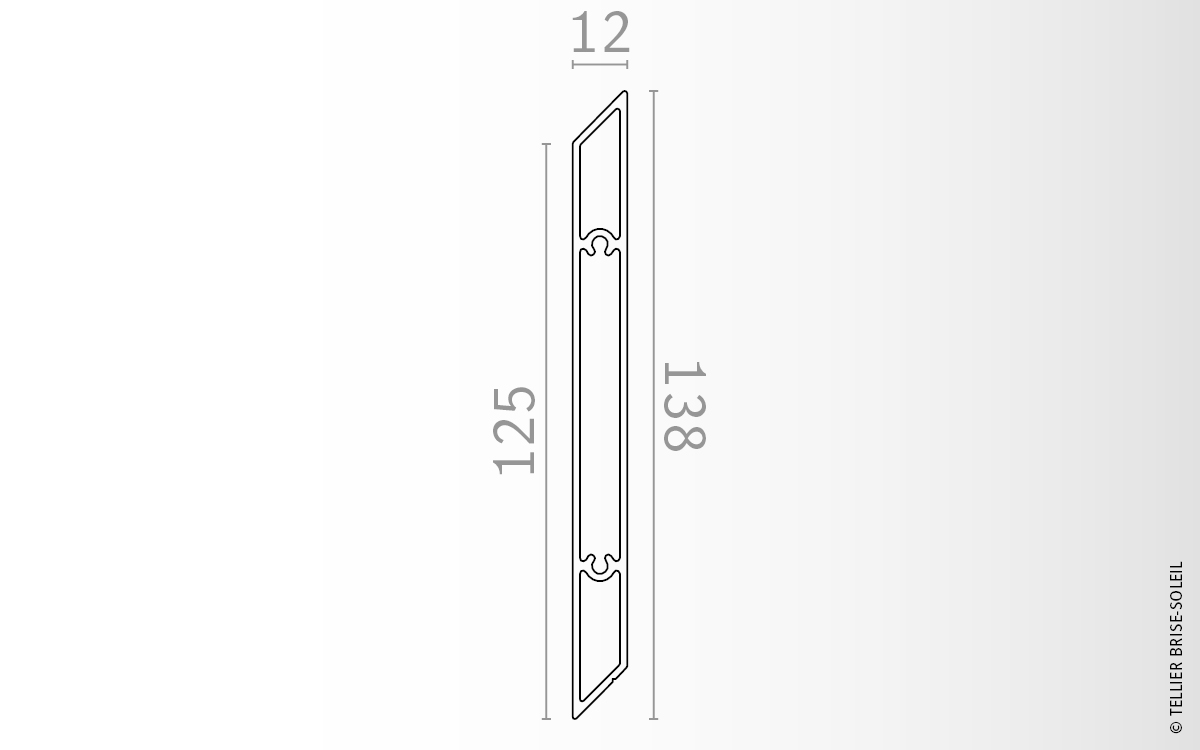

Section (mm)
138x12
Périmètre(mm)
286
Poids (gr/ml)
1336
Module d’inertie ix (cm4)
1,2
Module d’inertie iy (cm4)
77,6

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE PEIGNES, ENTRE PLATS ET ENTRE CONSOLES"

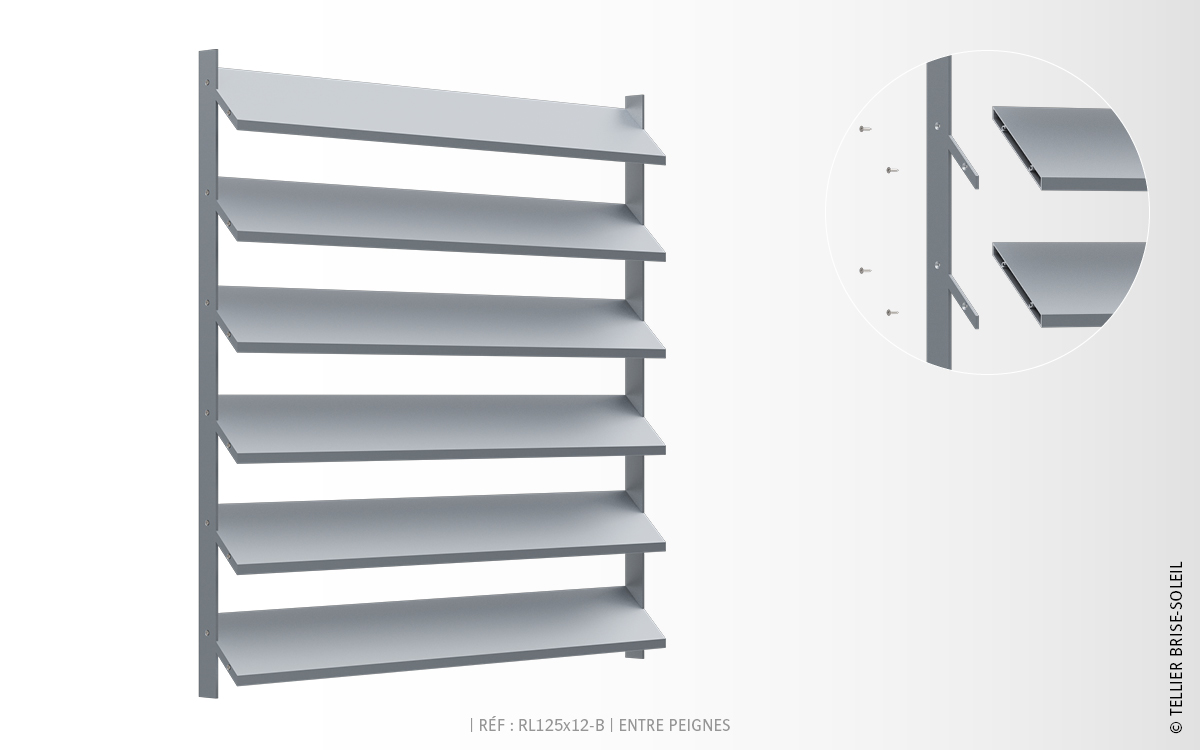

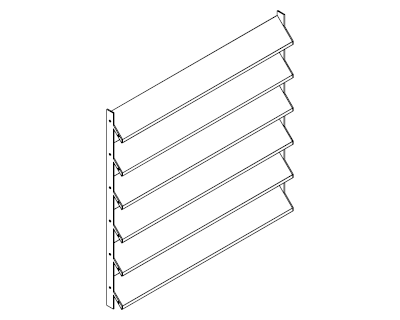

schema_brise_soleil_vertical_peignes_ref_RL125x12_B
TBS_RL125x12_B_entre peignes_pose verticale_fiche technique

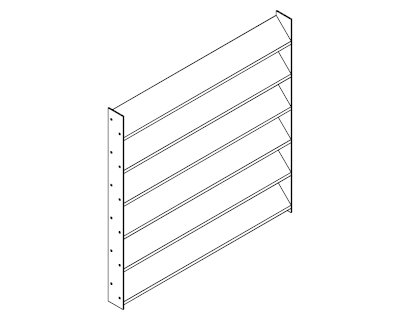

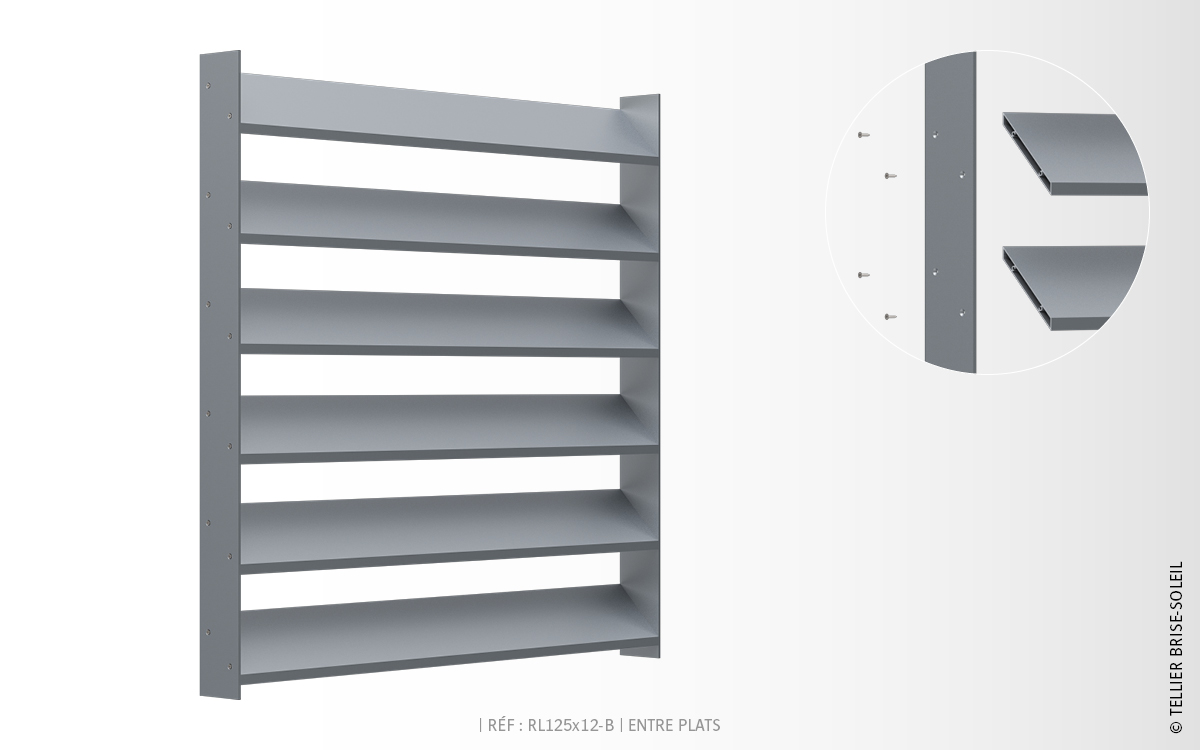

schema_brise_soleil_vertical_plats_ref_RL125x12_B
TBS_RL125x12_B_entre plats_pose verticale_fiche technique

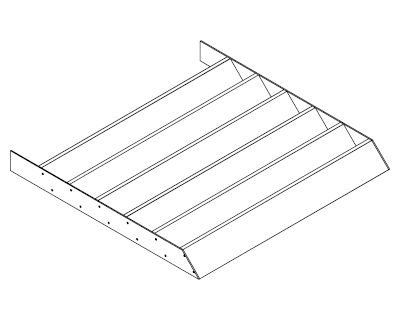

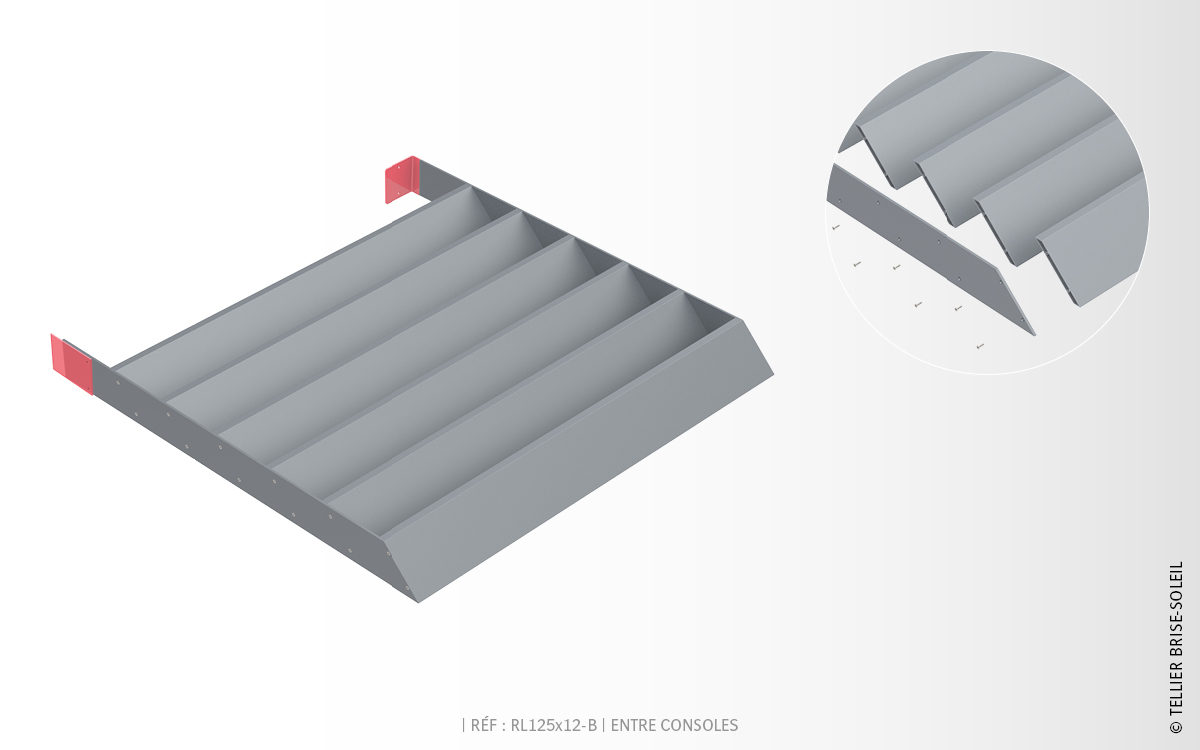

schema_brise_soleil_horizontal_consoles_ref_RL125x12_B
TBS_RL125x12_B_entre consoles_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre peignes, plats ou consoles est composé de :

  • Flasques de lames : peignes, plats ou consoles ;
  • Lames de forme trapézoïdale : RL125x12-B.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre peignes, plats ou consoles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Possibilité de livraison modules montés, sur demande.

Système de dilatation, cliquez ici.

Portée
Portée max. à 45° (mm)
2300
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS PORTEURS"

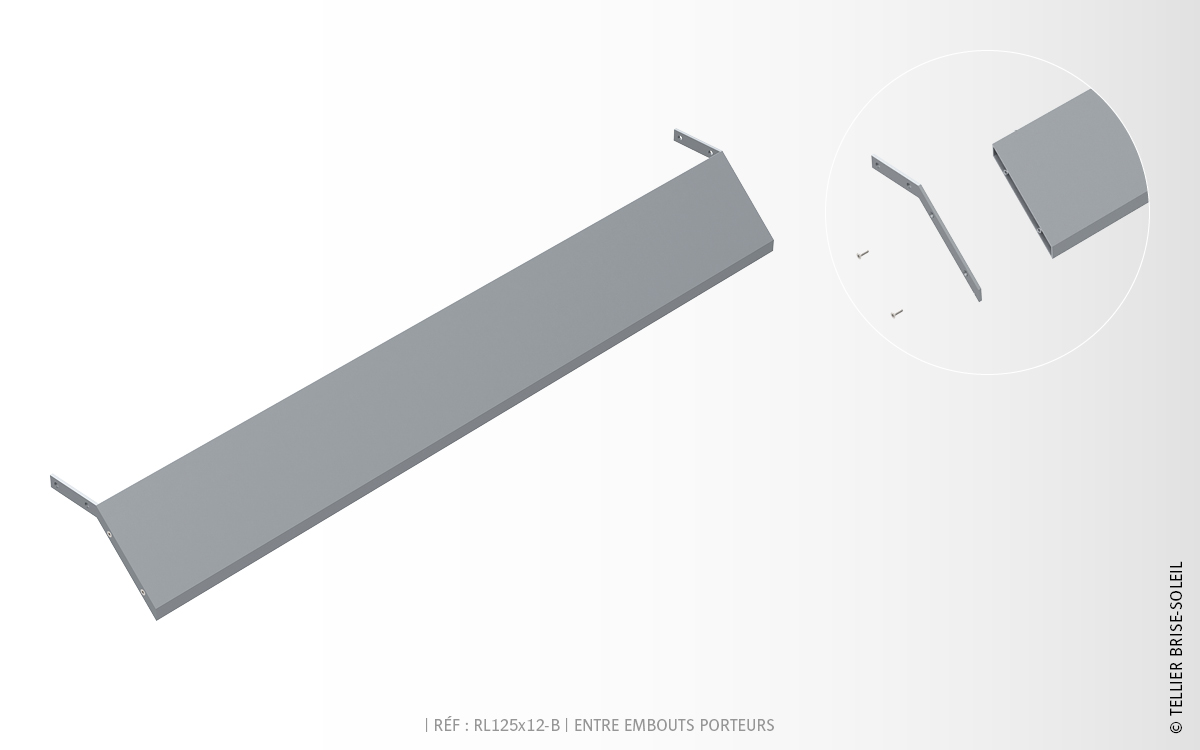

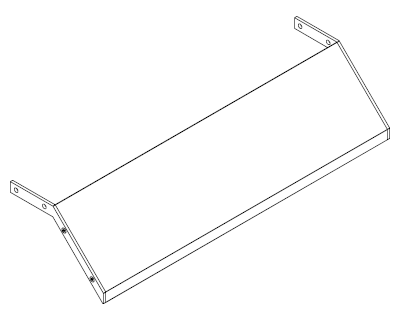

schema_brise_soleil_embouts_porteurs_ref_RL125x12_B
TBS_RL125x12_B_par embouts porteurs_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre embouts porteurs est composé de :

  • Flasques de lames : embouts porteurs ;
  • Lames de forme trapézoïdale : RL125x12-B.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts porteurs vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. à 45° (mm)
2300
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE EMBOUTS À OREILLES"

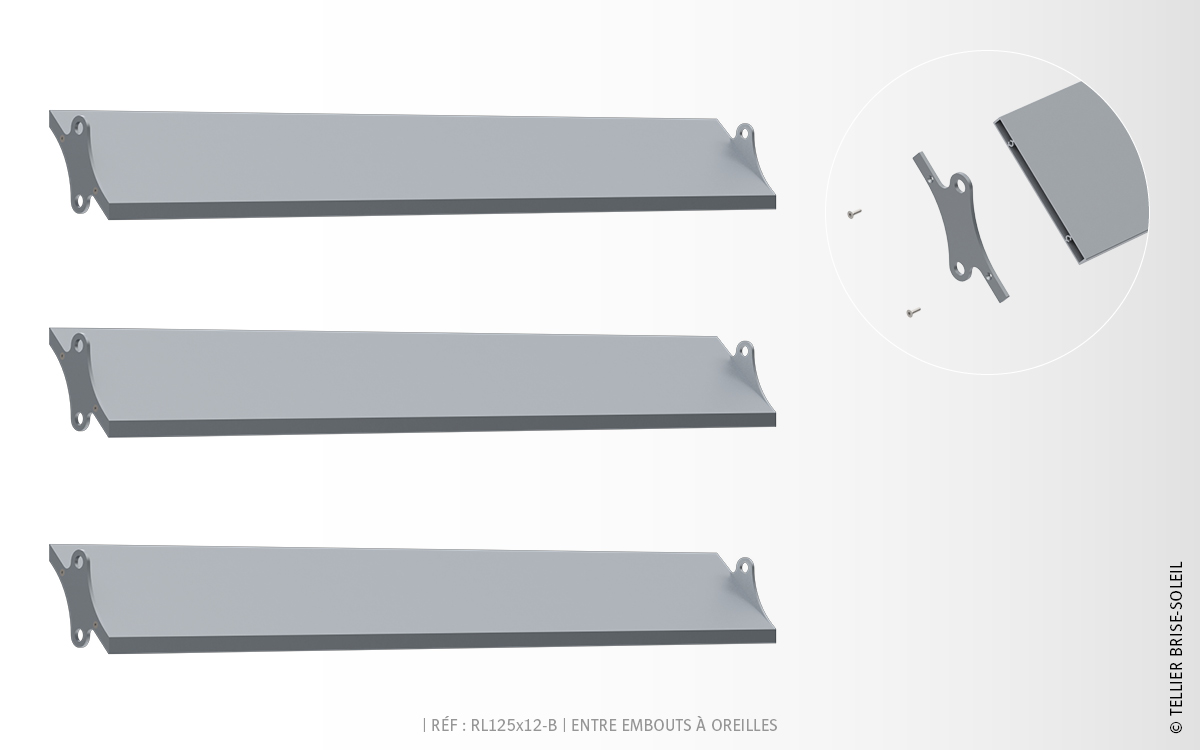

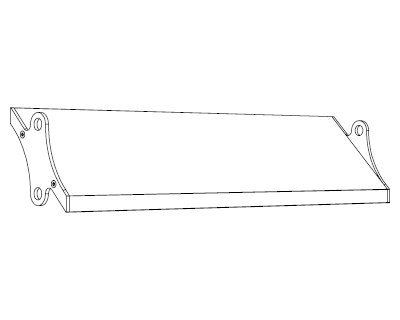

schema_brise_soleil_embouts_oreilles_ref_RL125x12_B
TBS_RL125x12_B_par embouts à oreilles_fiche technique
Composition

Le brise-soleil Recti'Ligne avec un système de pose entre embouts à oreilles est composé de :

  • Flasques de lames : embouts à oreilles ;
  • Lames de forme trapézoïdale : RL125x12-B.

Le dimensionnement des flasques de lames est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose entre embouts à oreilles vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les lames sont à visser entre les deux flasques ;
  • Les modules sont à fixer sur la façade (pattes en attente, entre ossatures, retours pliés intégrés...) ;
  • Assemblage à la charge du client.

Ce principe de pose vous permet de réaliser un montage lame par lame.

Système de dilatation, cliquez ici.

Portée
Portée max. à 45° (mm)
2300
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

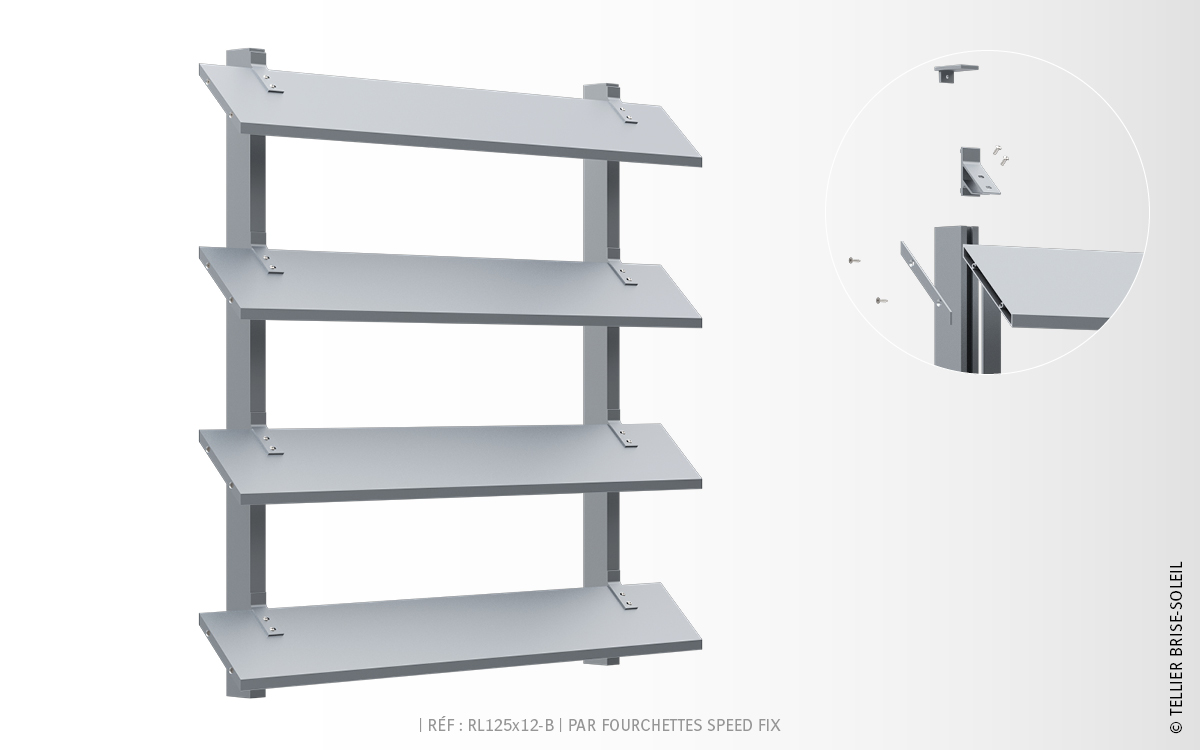

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL ENTRE SPEED FIX"

schema_brise_soleil_vertical_speedfix_ref_RL70x12_B
TBS_RL125x12_B_par fourchette speed fix_pose verticale_fiche technique

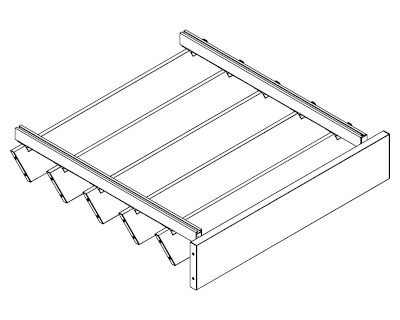

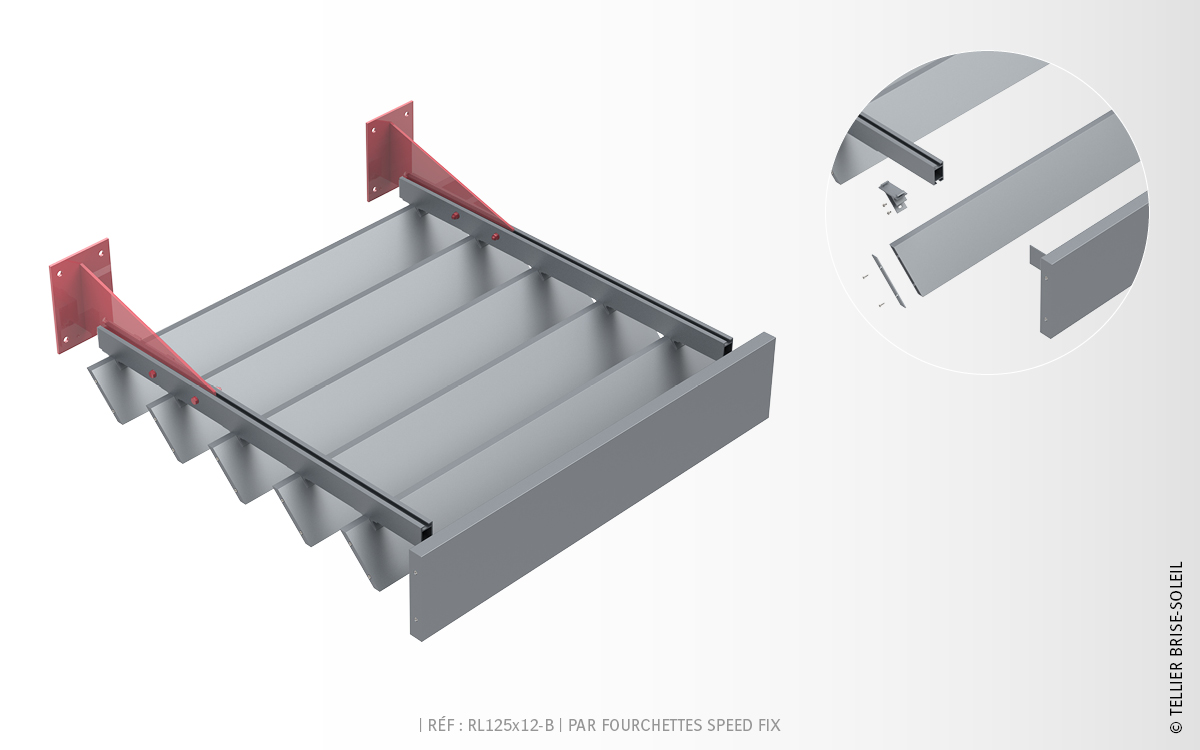

schema_brise_soleil_horizontal_speedfix_ref_RL125x12_B
TBS_RL125x12_B_par fourchette speed fix_pose horizontale_fiche technique

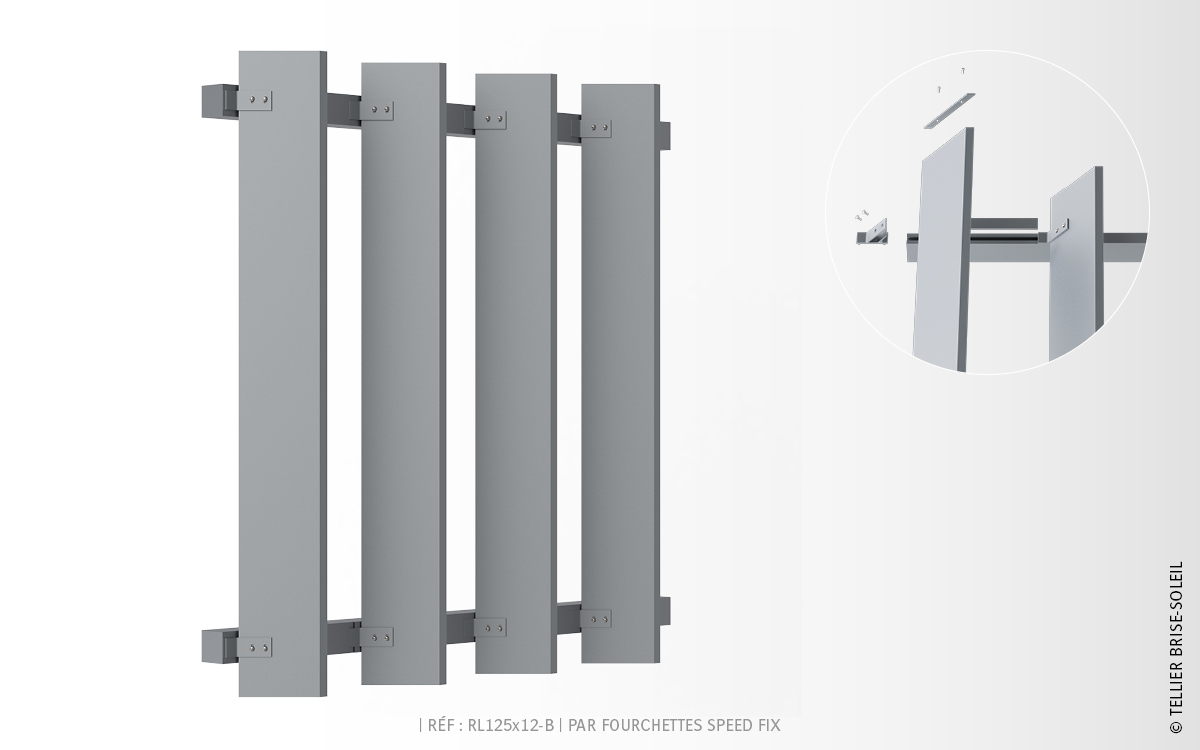

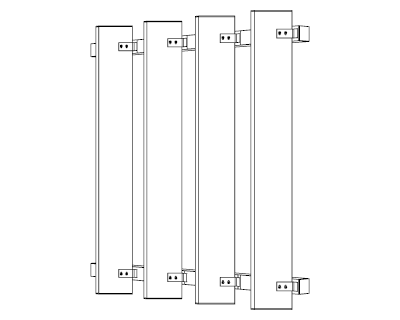

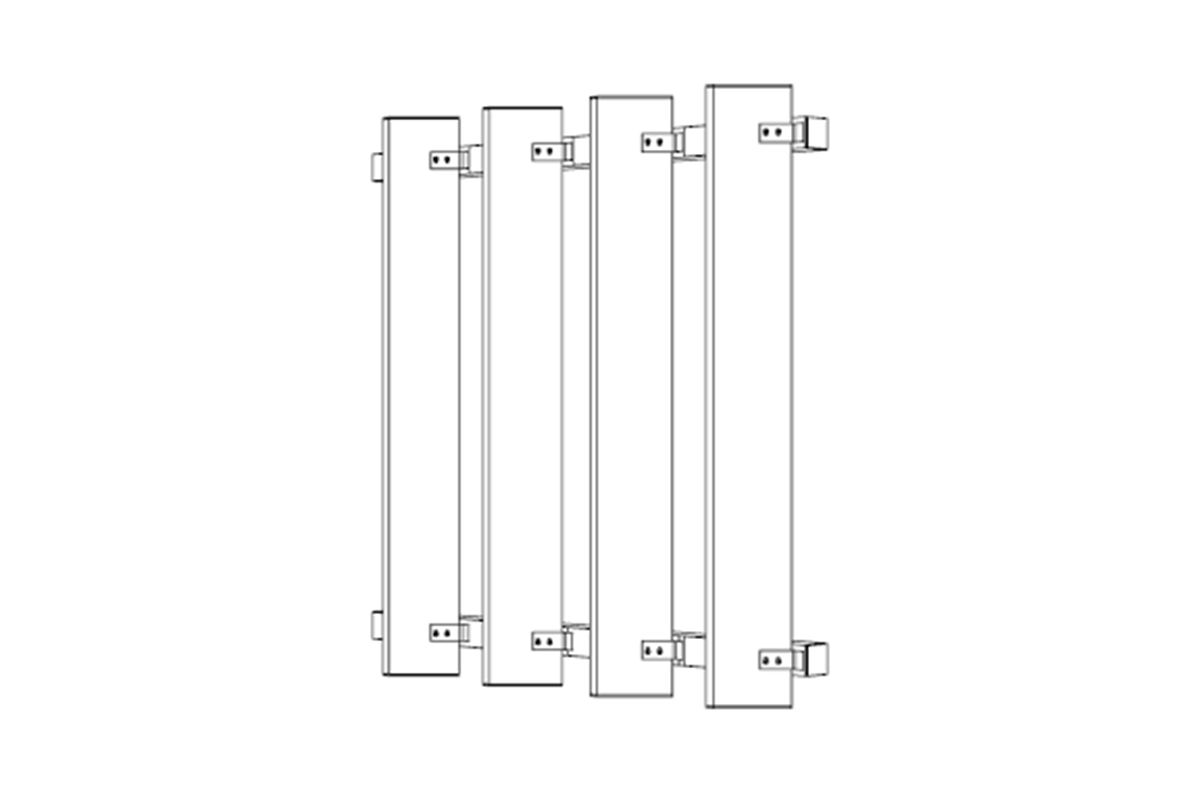

schema_brise_soleil_lames_debout_speedfix_ref_RL125x12_B
TBS_RL125X12-B_par fourchette speed fix_pose verticale lames debouts_fiche technique_v2
Composition

Le brise-soleil Recti'Ligne avec un système de pose par Speed Fix est composé de :

  • Profils porteurs avec entretoises et bouchons : TR8x30, TR15x30 et TR50x30 ;
  • Supports de lames : Speed Fix à 30° ou à 45° ;
  • Lames de forme trapézoïdale : RL125x12-B ;
  • Embouts de fermeture.

Le profil porteur est défini selon étude (ép. et matériau).
Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).

Mise en œuvre

Le système de pose par Speed Fix vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les embouts de fermeture sont à visser aux extrémités des lames ;
  • Les profils porteurs équipés des supports de lames Speed Fix (livrés montés) sont à fixer sur la façade ;
  • Les entretoises sont à clipser sur les profils porteurs pour cacher la vis fixation ;
  • Les lames sont à percer et à riveter dans les supports de lames Speed Fix (rivets thermolaqués fournis) ;
  • Assemblage à la charge du client.

Les Speed Fix peuvent être livrés sans profils porteurs pour fixation directement sur façade. Téléchargez la fiche sans porteurs.

Portée
Portée max. à 30° (mm)
1800
Portée max. à 45° (mm)
1800
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.
