Lames ailes d'avion | AZUR

Brise-soleil à lames orientables
RÉF: AS600x70

Brise-soleil orientable en aluminium constitué de lames ailes d'avion AS600x70.

Idéale pour bénéficier du maximum des apports des solaires tout en se préservant des fortes chaleurs, nos brise-soleil à lames AZUR vous permettent de moduler l'occultation au gré de vos besoins et de vos envies (manœuvre manuelle ou en manœuvre motorisée).

Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.

Demandez un devis Demandez un devis Demandez un devis Demandez un devis Boîte à outils Télécharger nos fiches produits PDF Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Matériaux
  • Lames : Aluminium 6060 T6, extrudé (N 573-3).

Autres formes et sections nous consulter.

Finitions
  • Thermolaquage suivant nuancier RAL (60-80 microns) ;
  • Thermolaquage imitation bois (60-80 microns) ;
  • Anodisé (20 microns).

Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.

Voir nos nuanciers.

Caractéristiques
Section (mm)
600x70
Périmètre(mm)
1631
Poids (gr/ml)
10618
Module d’inertie ix (cm4)
232,3
Module d’inertie iy (cm4)
9746,8

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL HORIZONTAL"

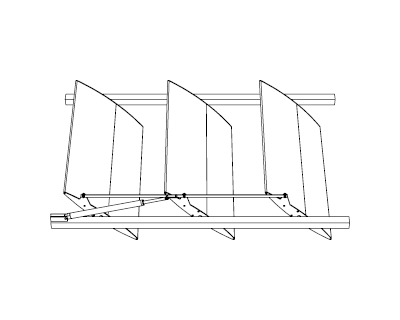

schema_brise_soleil_orientable_horizontal_ref_AS600x70
TBS_AS600x70_lames orientables_pose horizontale_fiche technique
Composition

Le brise-soleil Azur à lames orientables est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme ovoïde type « aile d'avion » avec kits de rotation : AS600x70 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).

Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

Mise en œuvre

Le système de pose avec lames orientables vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ou au compas de manœuvre (manuelle) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.

Portée
Portée max. (mm)
4870
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL (LAMES COUCHÉES)"

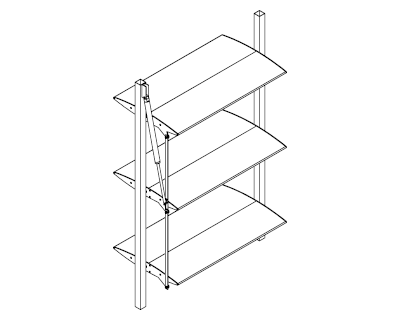

schema_brise_soleil_orientable_vertical_ref_AS600x70
TBS_AS600x70_lames orientables_pose verticale_fiche technique
Composition

Le brise-soleil Azur à lames orientables est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme ovoïde type « aile d'avion » avec kits de rotation : AS600x70 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).

Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

Mise en œuvre

Le système de pose avec lames orientables vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ou au compas de manœuvre (manuelle) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.

Portée
Portée max. (mm)
4870
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.

TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL (LAMES DEBOUT)"

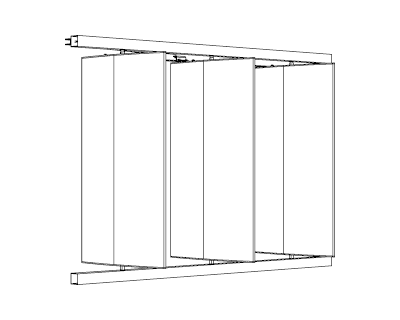

schema_brise_soleil_orientable_lames_debout_ref_AS600x70
TBS_AS600x70_lames orientables_pose lames debout_fiche technique
Composition

Le brise-soleil Azur à lames orientables est composé de :

  • Montants avec bagues paliers (tubes ou cornières) ;
  • Lames de forme ovoïde type « aile d'avion » avec kits de rotation : AS600x70 ;
  • Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).

Les longueurs standards de lame sont de 4000, 5000 et 6000 mm (autres longueurs, sur demande).
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

Mise en œuvre

Le système de pose avec lames orientables vous permet une mise en œuvre simple et rapide de votre brise-soleil :

  • Les montants sont à fixer sur la façade ;
  • Les bagues palier sont à placer dans les montants pour permettre la rotation ;
  • Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
  • La bague antidéboitement est à placer sur l'axe de rotation ;
  • La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ou au compas de manœuvre (manuelle) ;
  • Assemblage à la charge du client.

Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.

Portée
Portée max. (mm)
4870
Les portées indiquées ci-dessus sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43. Pour toutes autres pressions, nous consulter.
