RÉF: RE400x100
Brise-soleil orientable en aluminium constitué de lames emboitables rectangulaires RE400x100.
Idéal pour bénéficier du maximum des apports des solaires tout en se préservant des fortes chaleurs, nos brise-soleil à lames RECTI'LIGNE vous permettent de moduler l'occultation au gré de vos besoins et de vos envies (manœuvre motorisée).
Dimensionnement technique :
Les portées indiquées sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43.
Notre bureau d'études vous accompagne pour justifier la tenue de nos brise-soleil.
Les modules orientables peuvent être livrés montés sur demande.
Disponible en : brise-soleil horizontal, ou brise-soleil vertical lames couchées, ou brise-soleil vertical lames debout.
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Thermolaquage imitation bois (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine, Qualideco et Qualanod.
Nos types de pose
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL HORIZONTAL"

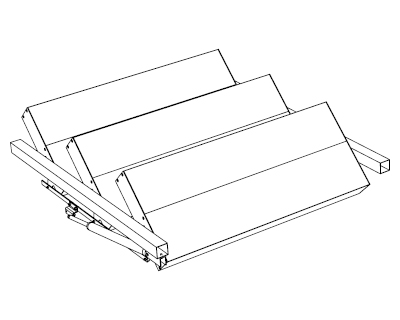

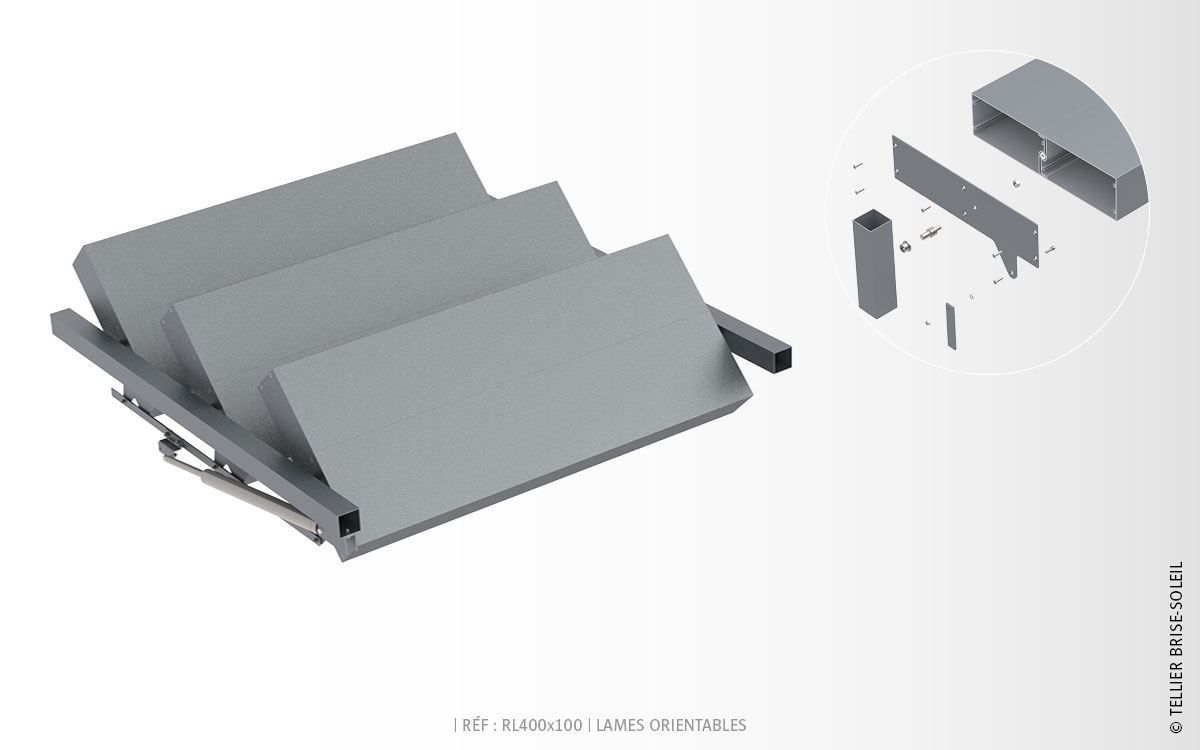

Le brise-soleil Recti'Ligne à lames orientables en pose horizontale est composé de :
- Montants avec bagues paliers (tubes ou cornières) ;
- Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RE400x100 ;
- Système de manœuvre : barre de manœuvre et vérin (motorisé).
Le type de montant est défini selon étude.
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.

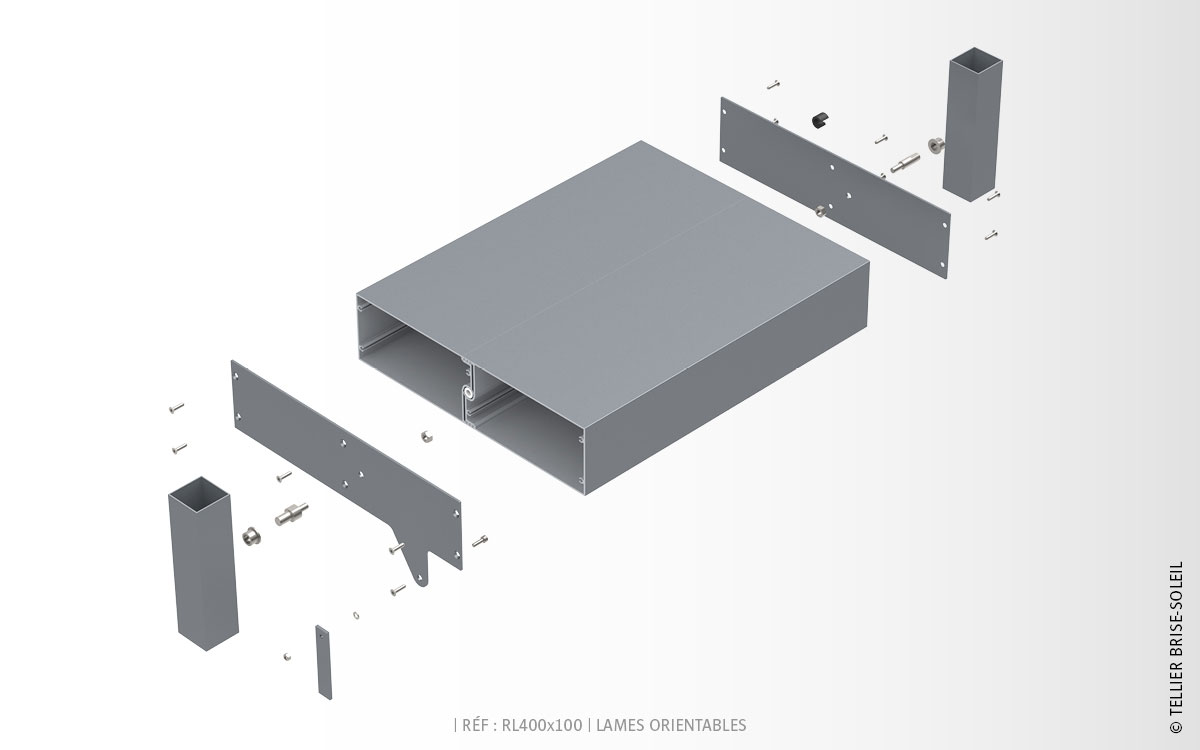

Le système de pose avec lames orientables en pose horizontale vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les montants sont à fixer sur la façade ;
- Les bagues palier sont à placer dans les montants pour permettre la rotation ;
- Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
- La bague antidéboitement est à placer sur l'axe de rotation ;
- La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ;
- Assemblage à la charge du client.
Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL LAMES COUCHÉES"

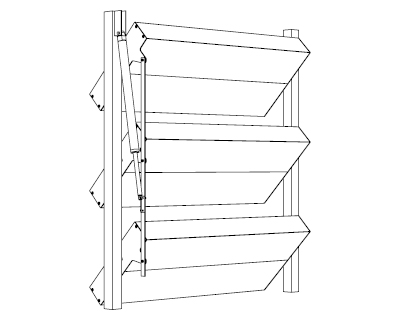

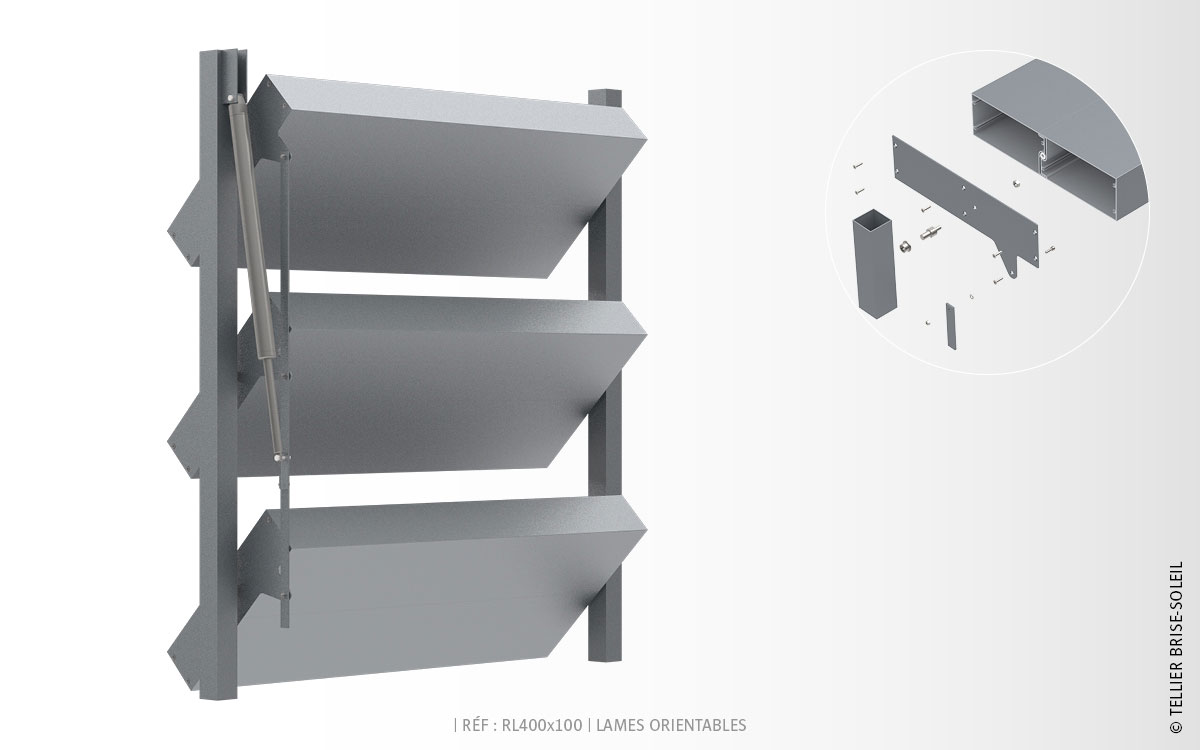

Le brise-soleil Recti'Ligne à lames orientables en pose verticale lames couchées est composé de :
- Montants avec bagues paliers (tubes ou cornières) ;
- Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RE400x100 ;
- Système de manœuvre : barre de manœuvre et vérin (motorisé) ou compas de manœuvre (manuelle).
Le type de montant est défini selon étude.
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.
Le système de pose avec lames orientables en pose verticale lames couchées vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les montants sont à fixer sur la façade ;
- Les bagues palier sont à placer dans les montants pour permettre la rotation ;
- Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
- La bague antidéboitement est à placer sur l'axe de rotation ;
- La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ;
- Assemblage à la charge du client.
Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.
TÉLÉCHARGEZ LA FICHE, "BRISE-SOLEIL VERTICAL LAMES DEBOUT"

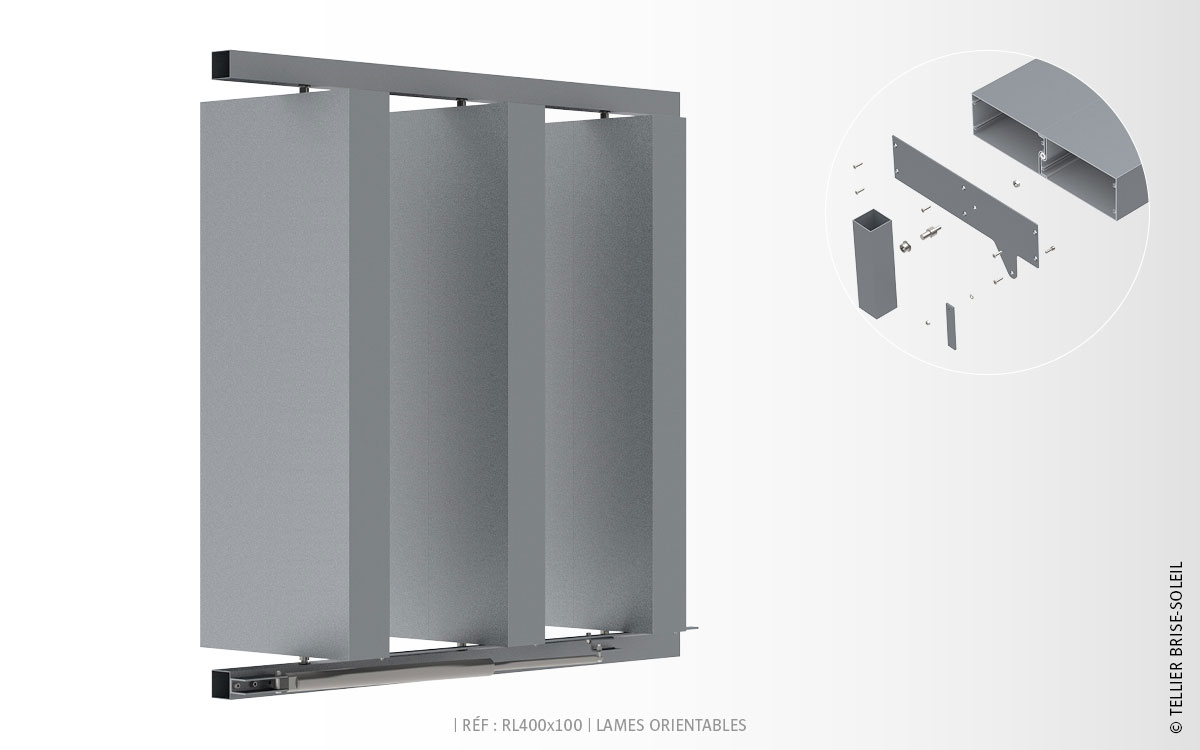

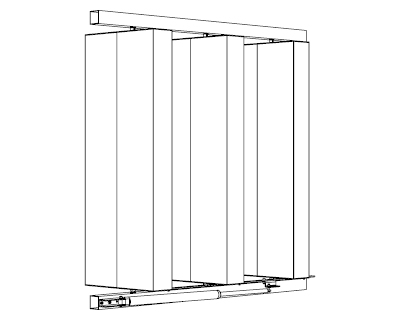

Le brise-soleil Recti'Ligne à lames orientables en pose verticale lames debout est composé de :
- Montants avec bagues paliers (tubes ou cornières) ;
- Lames de forme rectangulaire type « règle de maçon » avec kits de rotation : RE400x100 ;
- Système de manœuvre : barre de manœuvre et vérin (motorisé).
Le type de montant est défini selon étude.
Pour la manœuvre motorisée, le type de vérin utilisé est un vérin électrique avec une alimentation 230V ou 24V.
Le système de pose avec lames orientables en pose verticale lames debout vous permet une mise en œuvre simple et rapide de votre brise-soleil :
- Les montants sont à fixer sur la façade ;
- Les bagues palier sont à placer dans les montants pour permettre la rotation ;
- Les lames équipées des kits de rotation (livrés montés) sont à positionner entre les montants ;
- La bague antidéboitement est à placer sur l'axe de rotation ;
- La barre de manœuvre est à fixer sur les embouts de commande, afin de relier les lames au vérin (motorisé) ;
- Assemblage à la charge du client.
Choix de l'angle d'inclinaison des lames grâce au système de manœuvre.
