Bardage à ventelles
RÉF : FL1200
Bardage en aluminium constitué de ventelles FL1200 à clipser.
Occultantes tout en permettant le passage d'air, nos lames filantes vous permettent de réaliser un brise-vue devant vos équipements industriels. Elles viennent créer un écran afin de protéger (effet pare-pluie) et de dissimuler les éléments inesthétiques d'un bâtiment.
Dimensionnement technique :
Les portées indiquées sont calculées suivant les charges climatiques de la FT n°45 (zone de vent 2, catégorie terrain III b, altimétrie < à 9, soit une pression de vent W50 de 475 Pa) et suivant les critères de dimensionnement de la FT n°43.
Application en brise-soleil, sur demande.
- Lames : Aluminium 6060 T6, extrudé (N 573-3).
Autres formes et sections nous consulter.
- Thermolaquage suivant nuancier RAL (60-80 microns) ;
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.
| Débit d'air (m²/s) | Classe | Rendement (en %) |
|---|---|---|
| 1,26 | C | 91,9 |
| 1,54 | C | 91,6 |
| 2,09 | C | 88,5 |
| 2,59 | C | 80,9 |
| 3,13 | D | 71,3 |
| 3,61 | D | 61,2 |

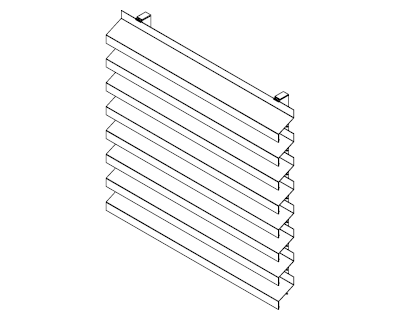

Nos types de pose
TÉLÉCHARGEZ LA FICHE, "VENTELLES CLIPSABLES"
Le bardage à ventelles Façad'Ligne est composé de :
- Profils porteurs : TR8x30, TR15x30, TR50x30, TR50x50 et TR80x50 ;
- Supports de lames ;

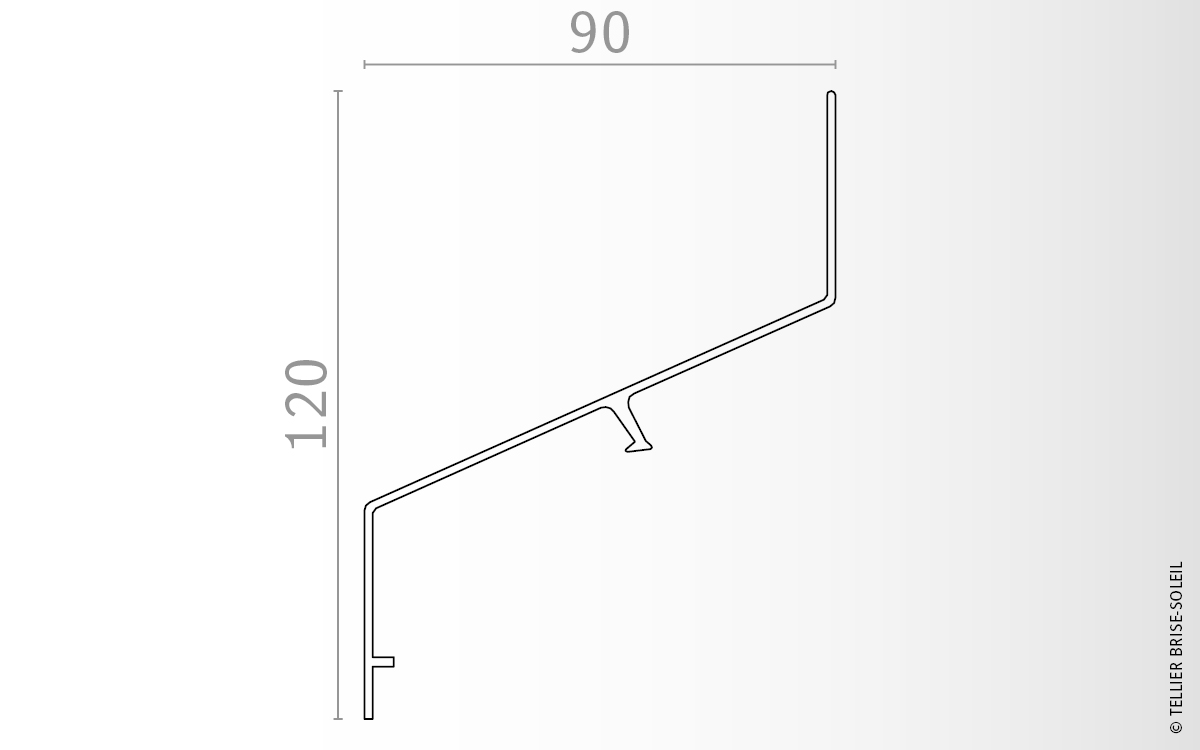

- Lames en forme de Z : FL1200.
Le profil porteur est défini selon étude.

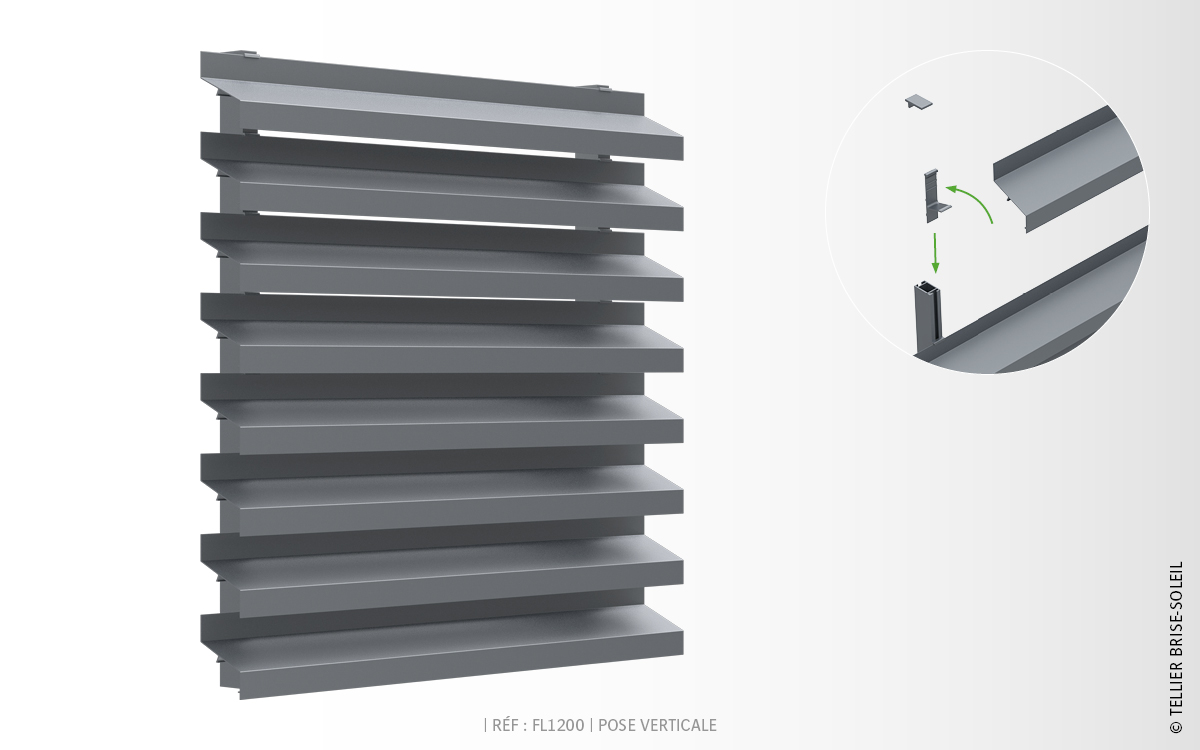

Le système de fixation de ce bardage à ventelles vous permet une mise en œuvre simple et rapide des éléments :
- Les supports de lames sont livrés montés sur les profils porteurs ;
- Les profils porteurs équipés des supports de lames sont à fixer sur la façade ;
- Les lames sont à clipser sur les supports de lames ;
- Assemblage à la charge du client.
Application en brise-soleil, sur demande.
