Grille de ventilation |
FAÇAD'LIGNE
Gamme Facad'ligne RÉF : GRM50

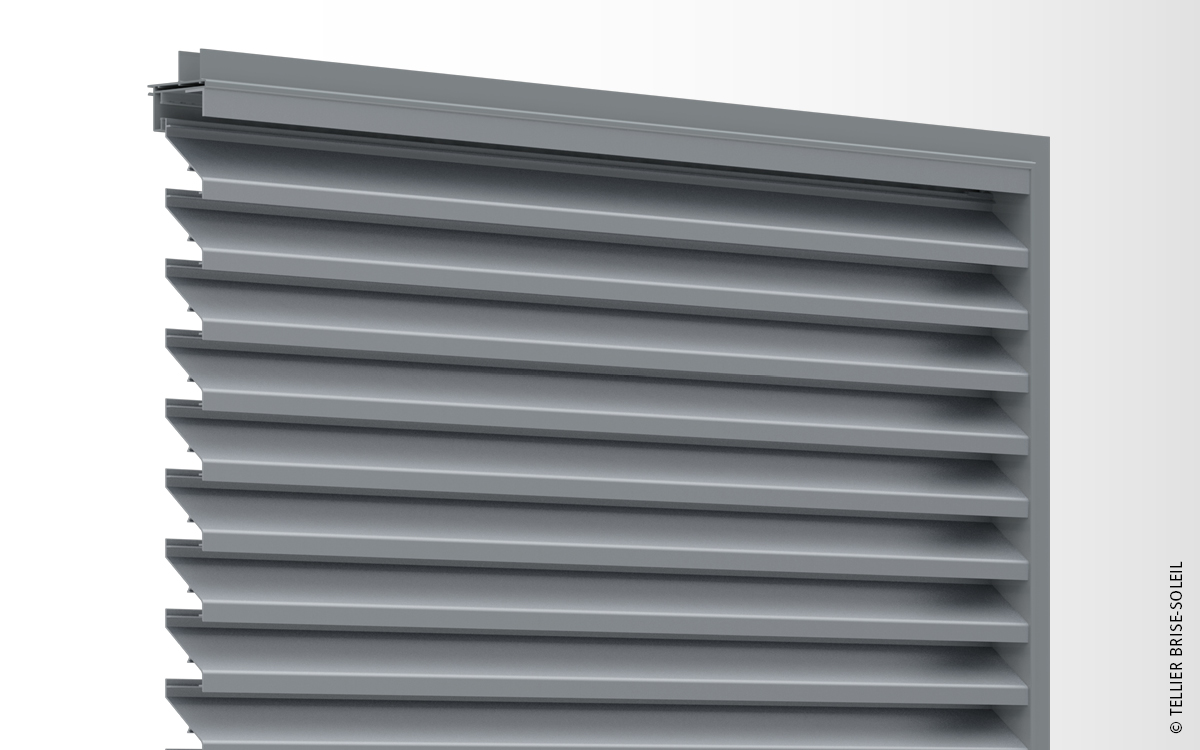

Grille de ventilation en aluminium constitué de ventelles FL500.
Conçu pour assurer une ventilation intensive notre gamme vous permet de ventiler et d'aérer votre bâtiment ou votre local technique. Nos grilles de ventilations sont composées d'un cadre dans lequel les lames en aluminium viennent se fixer.
Livrée montée.
Demandez un devis
Boîte à outils
Connectez-vous à votre espace pro et bénéficiez d’informations et d'éléments complémentaires sur ce produit.
Télécharger nos fiches produits PDF
Matériaux
- Lames : Aluminium 6060 T6, extrudé (N 573-3),
Autres formes et sections nous consulter.
Finitions
- Thermolaquage suivant nuancier RAL (60-80 microns),
- Anodisé (20 microns).
Nos finitions sont certifiées : Qualicoat, Seaside, Qualimarine et Qualanod.
Caractéristiques
Pose en encastrement

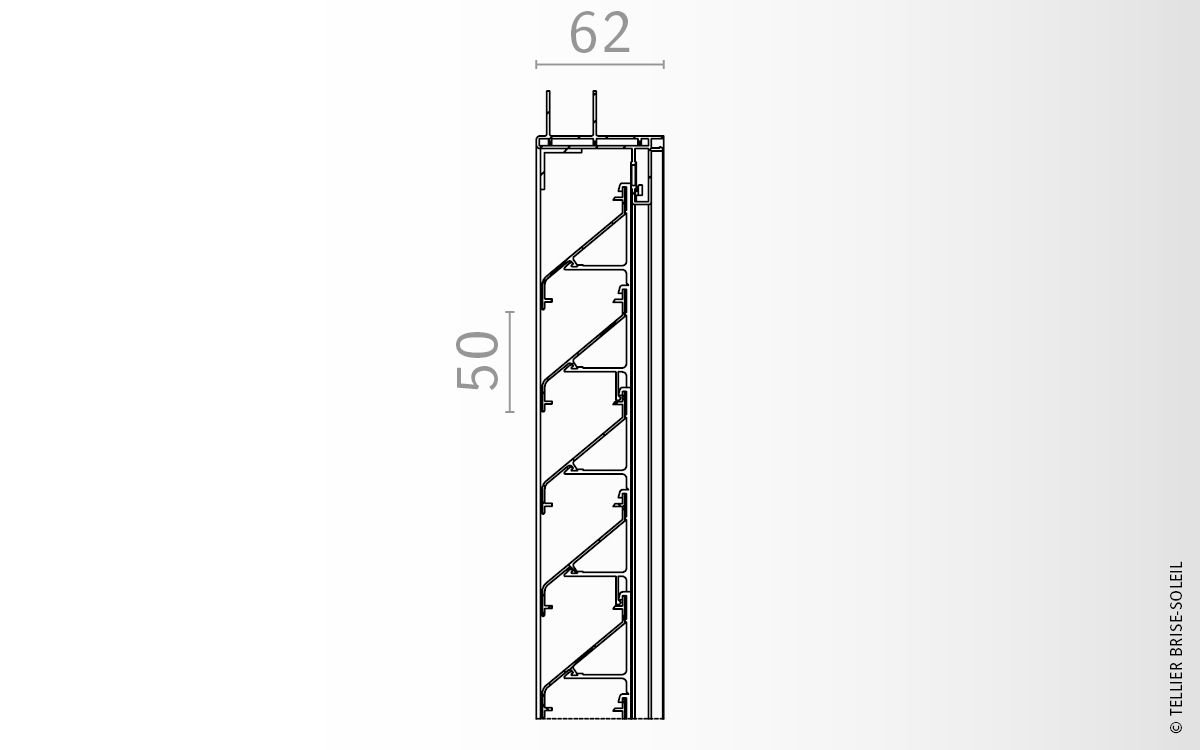

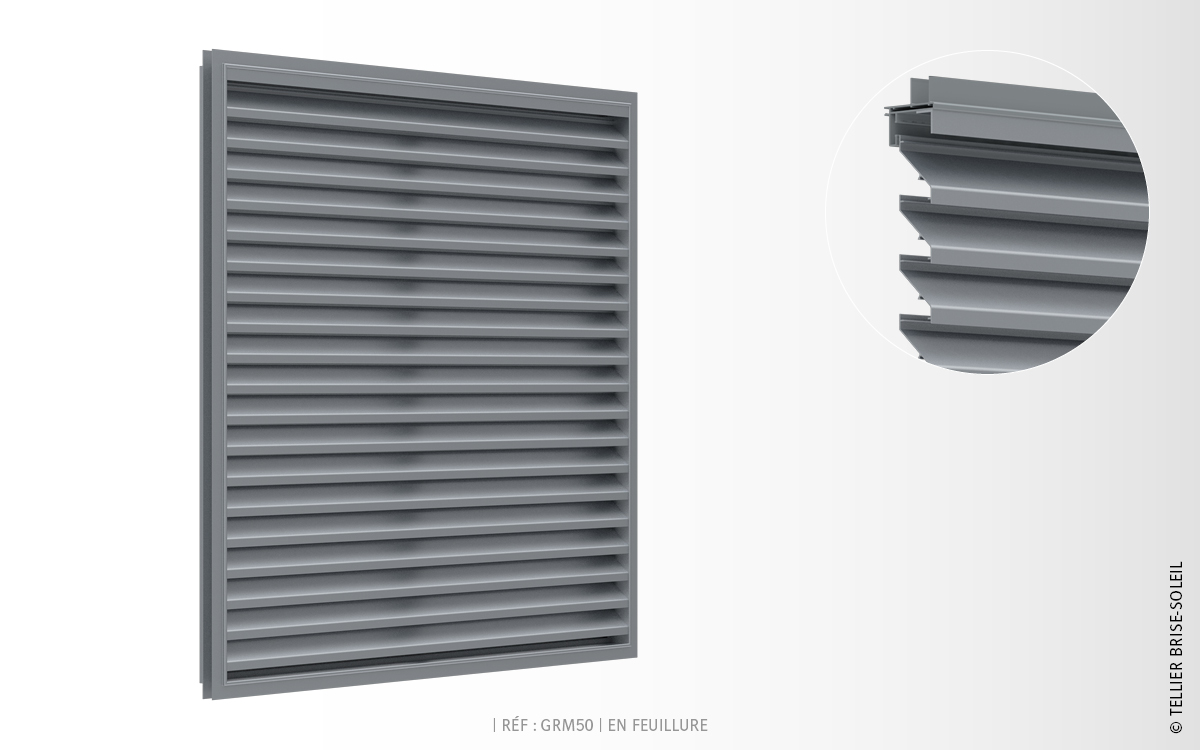

Pose en feuillure 24mm*
*Pose dans une menuiserie en remplacement d’un vitrage
Lame FL 500
Section (mm)
60x40
Périmètre (mm)
182
Poids (gr/ml)
301
Pas mini. entre les lames (mm)
50
Ventilation
Surface visuelle libre
72%
Surface physique libre
50%
Facteur K - extraction
13,3
Facteur K - admission
11,0
Coefficient d'extraction (Cex)
0,275
Coefficient d'admission (Cad)
0,302
Etanchéïté à l'eau*
| Débit d'air (m²/s) | Classe | Rendement (en %) |
|---|---|---|
| 1,30 | C | 86,2 |
| 1,57 | C | 84,3 |
| 2,08 | D | 77,5 |
| 2,63 | D | 65,9 |
| 3,10 | D | 58,0 |
| 3,58 | D | 49,3 |
Nos types de pose

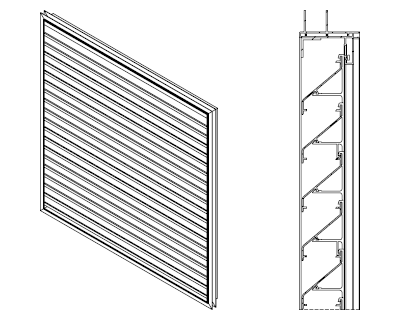

TÉLÉCHARGEZ LA FICHE, "GRILLE EN FEUILLURE"
Composition
La grille de ventilation Façad'Ligne est composée de :
- Cadre : type U ;
- Lames en forme de Z : GRM50 (Lame FL500) ;
- Fourniture d'une moustiquaire ou grillage anti-rongeur et anti-volatile.
Mise en œuvre
Le système de pose de cette grille de ventilation vous permet une mise en œuvre simple et rapide :
- Les lames sont fixées sur les cadres et l'ensemble est livré monté ;
- Les grilles de ventilation sont à positionner et fixer sur la façade.
